Пилотные гидролинии (левый): 3 (погрузчик) — HITACHI EX5500-5

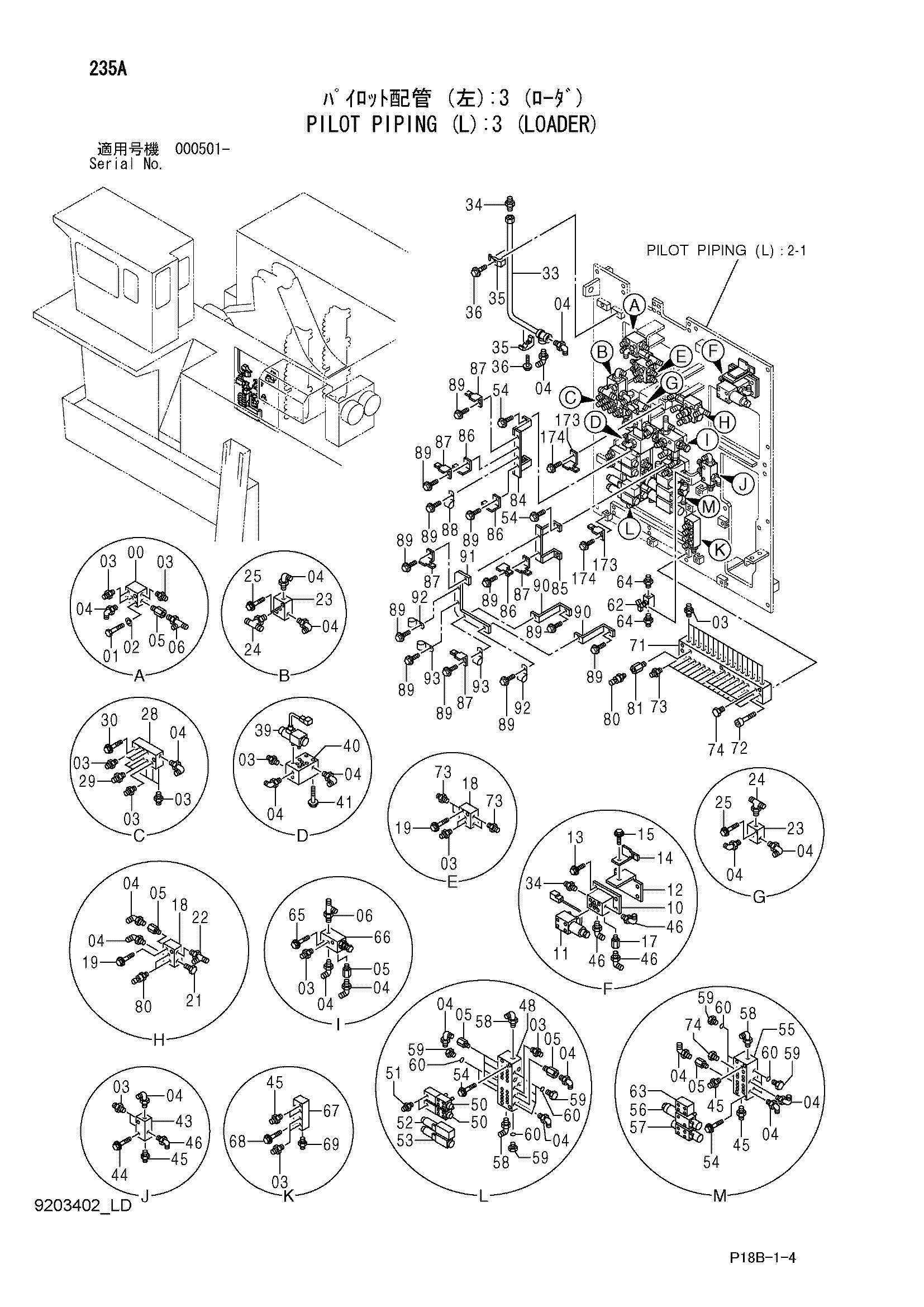

Заводская схема «Пилотные гидролинии (левый): 3 (погрузчик)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4185740 | Челночный клапан | 1 |
| 01 | J900665 | Болт | 2 |
| 02 | A590906 | Пружинная шайба | 2 |
| 03 | 4255304 | Штуцер трубки | 37 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4293950 | Угловой штуцер | 23 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4202564 | Адаптер | 7 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4344050 | Тройник | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 8065675 | Блок | 1 |
| 11 | 4367260 | Электромагнитный клапан | 1 |
| 12 | 9748018 | Кронштейн | 1 |
| 13 | J011030 | Болт с шайбой | 4 |
| 13 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 14 | 4336875 | Кронштейн | 1 |
| 15 | J011020 | Болт с шайбой | 1 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 17 | 4214603 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4401732 | Коллектор | 2 |
| 19 | J011055 | Болт с шайбой | 4 |
| 19 | J271055 замена: J901055 | Болт с шайбой | 4 |
| 21 | A885002 | Пробка | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852422 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4195759 | Челночный клапан | 2 |
| 24 | 4347095 | Тройник | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | J011060 | Болт с шайбой | 4 |
| 25 | J271060 замена: J901060 | Болт с шайбой | 4 |
| 28 | 3082424 | Коллектор | 1 |
| 29 | A852122 | Адаптер | 6 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | J011055 | Болт с шайбой | 2 |
| 30 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 33 | 9750112 | Трубка | 1 |
| 34 | A852133 | Адаптер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4138227 | Хомут трубки | 2 |
| 36 | J011040 | Болт с шайбой | 2 |
| 36 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 39 | 4358791 замена: 4686319 | Электромагнитный клапан | 1 |
| 39 | 4686319 | Электромагнитный клапан | 1 |
| 40 | 4399937 | Клапан | 1 |
| 41 | J011080 | Болт с шайбой | 2 |
| 41 | J271080 замена: J901080 | Болт с шайбой | 2 |
| 43 | 3082425 | Коллектор | 1 |
| 44 | J011055 | Болт с шайбой | 2 |
| 44 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 45 | 4344020 | Адаптер | 5 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | A852333 | Угловой штуцер | 4 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 2045919 | Коллектор | 1 |
| 50 | 4187562 | Клапан селектор | 2 |
| 51 | 4348363 | Адаптер | 2 |
| 52 | 4184231 | Электромагнитный клапан | 1 |
| 53 | 4270991 замена: 4686319 | Электромагнитный клапан | 1 |
| 53 | 4686319 | Электромагнитный клапан | 1 |
| 54 | J011075 | Болт с шайбой | 8 |
| 54 | J271075 замена: J901075 | Болт с шайбой | 8 |
| 55 | 2042418 | Коллектор | 1 |
| 56 | 4348209 | Электромагнитный клапан | 1 |
| 57 | 4358791 замена: 4686319 | Электромагнитный клапан | 1 |
| 57 | 4686319 | Электромагнитный клапан | 1 |
| 58 | 4344046 | Угловой штуцер | 3 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 4217651 | Пробка | 14 |
| 60 | 4506408 | Уплотнительное кольцо | 14 |
| 62 | 4199539 | Запорный клапан | 1 |
| 63 | 4203935 | Крышка | 1 |
| 64 | 4255304 | Штуцер трубки | 2 |
| 65 | J011065 | Болт с шайбой | 2 |
| 65 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 66 | 4417816 | Клапан | 1 |
| 67 | 4401733 | Коллектор | 1 |
| 68 | J011055 | Болт с шайбой | 2 |
| 68 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 69 | A852134 | Адаптер | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | 3082426 | Коллектор | 1 |
| 72 | M341040 | Болт с внутренним шестигранником | 6 |
| 73 | A852123 | Адаптер | 20 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 74 | A885002 | Пробка | 8 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
| 80 | 4436535 | Датчик давления | 3 |
| 81 | 4325835 | Адаптер | 1 |
| 84 | 9750269 | Кронштейн | 1 |
| 85 | 9750270 | Кронштейн | 1 |
| 86 | 4336875 | Кронштейн | 3 |
| 87 | 4257159 | Кронштейн | 5 |
| 88 | 4190261 | Зажим | 1 |
| 89 | J021025 | Болт с шайбой | 12 |
| 89 | J271025 замена: J901025 | Болт с шайбой | 12 |
| 90 | 9750884 | Кронштейн | 2 |
| 91 | 9750882 | Кронштейн | 1 |
| 92 | 4190253 | Зажим | 2 |
| 93 | 4190273 | Зажим | 2 |
| 173 | 4257159 | Кронштейн | 2 |
| 174 | J011020 | Болт с шайбой | 2 |
| 174 | J271020 замена: J901020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
