Центральный коллектор группа — HITACHI EX5500-5

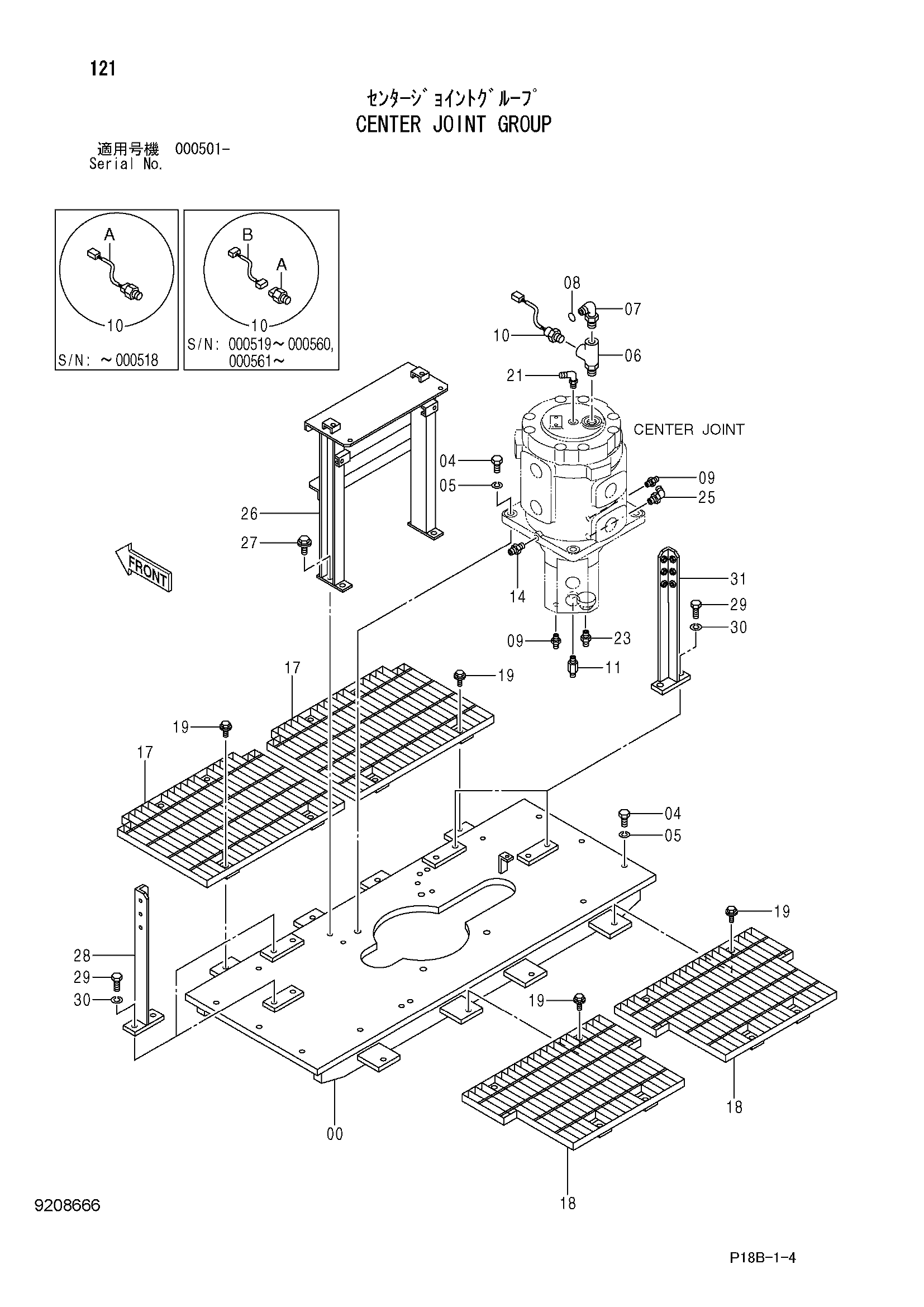

Заводская схема «Центральный коллектор группа» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034455 | Кронштейн | 1 |
| 04 | J932060 | Болт | 10 |
| 05 | A590920 | Пружинная шайба | 10 |
| 06 | 4448172 | Тройник | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | A853380 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187329 | Уплотнительное кольцо | 1 |
| 09 | 4154651 | Адаптер | 2 |
| 10 | 4630577 замена: 4670681 | Датчик | 1 |
| 10 | 4670681 | Датчик | 1 |
| 10A | 4335020 | Датчик | 1 |
| 10A | 4623904 замена: 4670726 | Датчик | 1 |
| 10A | 4670726 | Датчик | 1 |
| 10A1 | 955656 | Уплотнительное кольцо | 1 |
| 10B | 4634963 | Жгут проводов | 1 |
| 11 | 4340126 | Адаптер | 1 |
| 14 | A852133 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 8071960 | Ступень | 2 |
| 18 | 8071961 | Ступень | 2 |
| 19 | J031040 | Болт с шайбой | 16 |
| 19 | J281040 замена: J901040 | Болт с шайбой | 16 |
| 21 | A852333 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200466 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4317610 | Угловой штуцер | 1 |
| 26 | 7034856 | Опора | 1 |
| 27 | J011235 | Болт с шайбой | 4 |
| 27 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 28 | 8071549 | Кронштейн | 2 |
| 29 | J901430 | Болт | 8 |
| 30 | A590914 | Пружинная шайба | 8 |
| 31 | 8072857 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
