Поручень (правый) — HITACHI EX5500-5

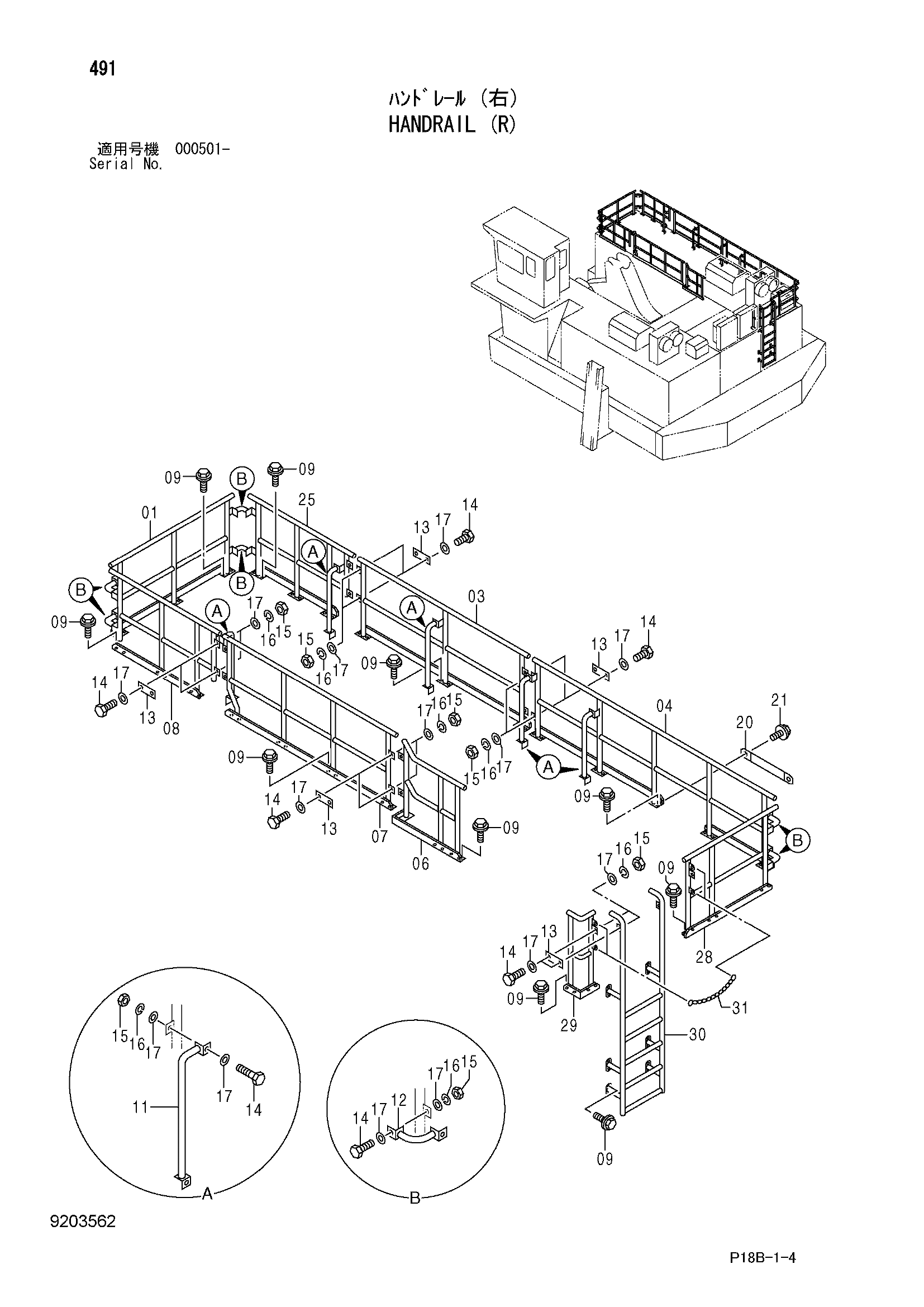

Заводская схема «Поручень (правый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7040788 | Поручень | 1 |
| 03 | 7040721 | Поручень | 1 |
| 04 | 7040716 | Поручень | 1 |
| 06 | 7040718 | Поручень | 1 |
| 07 | 7040719 | Поручень | 1 |
| 08 | 7040720 | Поручень | 1 |
| 09 | J021230 | Болт с шайбой | 78 |
| 09 | J271230 замена: J901230 | Болт с шайбой | 78 |
| 11 | 9744411 | Трубка | 5 |
| 12 | 9744447 | Трубка | 6 |
| 13 | 4389687 | Пластина | 10 |
| 14 | J901240 | Болт | 42 |
| 15 | J950012 | Гайка | 42 |
| 16 | A590912 | Пружинная шайба | 42 |
| 17 | 449490 | Шайба | 84 |
| 20 | 4445053 | Стойка | 1 |
| 21 | J021230 | Болт с шайбой | 2 |
| 21 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 25 | 8084736 | Поручень | 1 |
| 28 | 8085868 | Поручень | 1 |
| 29 | 8085867 | Поручень | 1 |
| 30 | 7041248 | Лестница | 1 |
| 31 | 4446902 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
