Механизм поворота — HITACHI EX5500-5

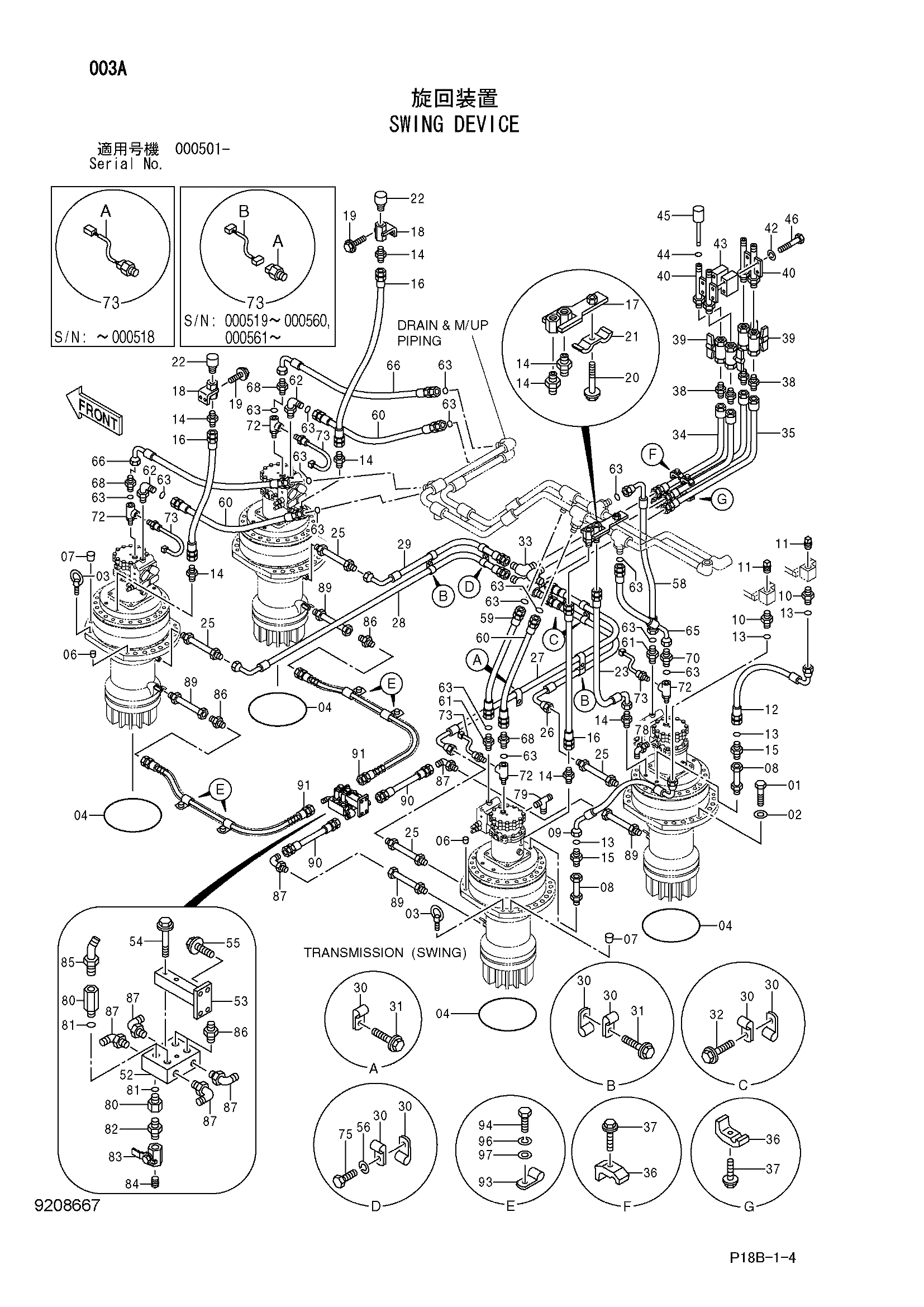

Заводская схема «Механизм поворота» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J833606	Болт	56
02	4114410	Шайба	56
03	4085154	Болт проушина	8
04	4400626	Уплотнительное кольцо	4
06	456336	Пробка	8
07	4182609	Пробка	8
08	8083973	Трубка	2
09	4454536	Шланг	1
10	4208659	Адаптер	2
11	94-2026	Пробка	2
12	4454535	Шланг	1
13	4187328	Уплотнительное кольцо	4
14	4385019	Адаптер	8
15	A853188	Адаптер	2
15A	4506429	Уплотнительное кольцо	1
16	4400418	Шланг	3
17	8071968	Кронштейн	1
18	9749968	Кронштейн	2
19	J011025	Болт с шайбой	4
19	J271025 замена: J901025	Болт с шайбой	4
20	J011270	Болт с шайбой	1
20	J271270 замена: J901270	Болт с шайбой	1
21	4053696	Хомут трубки	1
22	4162166	Сапун	4
23	4411557	Шланг	1
25	8071971	Трубка	4
26	4236734	Шланг	1
27	4400422	Шланг	1
28	4400420	Шланг	1
29	4400421	Шланг	1
30	4192035	Зажим	12
31	J011025	Болт с шайбой	4
31	J271025 замена: J901025	Болт с шайбой	4
32	J011020	Болт с шайбой	2
32	J271020 замена: J901020	Болт с шайбой	2
33	A852366	Угловой штуцер	4
33A	4506424	Уплотнительное кольцо	1
34	9749969	Трубка	2
35	9749970	Трубка	2
36	4053595	Хомут трубки	4
37	J011255	Болт с шайбой	4
37	J271255 замена: J901255	Болт с шайбой	4
38	94-1304	Адаптер	4
39	4203434	Шаровой клапан	4
40	8064034	Трубка	4
42	A590910	Пружинная шайба	4
43	4400265	Проставка	2
44	955655	Уплотнительное кольцо	4
45	9745395	Указатель уровня	4
46	J901095	Болт	4
52	3094197	Блок	1
53	9758120	Кронштейн	1
54	J011270	Болт с шайбой	2
54	J271270 замена: J901270	Болт с шайбой	2
55	J011025	Болт с шайбой	4
55	J271025 замена: J901025	Болт с шайбой	4
56	A590910	Пружинная шайба	1
58	4228761	Шланг	1
59	4225490	Шланг	1
60	4205319	Шланг	3
61	A853188	Адаптер	2
61A	4506429	Уплотнительное кольцо	1
62	A853388	Угловой штуцер	2
62A	4506429	Уплотнительное кольцо	1
63	4187328	Уплотнительное кольцо	16
65	4223562	Шланг	1
66	4228761	Шланг	2
68	A853168	Адаптер	3
68A	4506424	Уплотнительное кольцо	1
70	A853168	Адаптер	1
70A	4506424	Уплотнительное кольцо	1
72	4448192	Тройник	4
72A	4506424	Уплотнительное кольцо	1
73	4630577 замена: 4670681	Датчик	4
73	4670681	Датчик	4
73A	4335020	Датчик	1
73A	4623904	Датчик	1
73A	4670726	Датчик	1
73A1	955656	Уплотнительное кольцо	1
73B	4634963	Жгут проводов	1
75	J901020	Болт	1
78	A852322	Угловой штуцер	2
78A	957366	Уплотнительное кольцо	1
79	A852422	Тройник	2
79A	957366	Уплотнительное кольцо	1
80	4291184	Адаптер	6
81	4506424	Уплотнительное кольцо	6
82	4208243	Адаптер	4
82A	4506424	Уплотнительное кольцо	1
83	4203434	Шаровой клапан	4
84	94-2025	Пробка	4
85	4102237	Угловой штуцер	2
85A	4506424	Уплотнительное кольцо	1
86	4042033	Адаптер	4
86A	4506424	Уплотнительное кольцо	1
87	4065118	Угловой штуцер	6
87A	4506424	Уплотнительное кольцо	1
89	9758167	Трубка	4
90	4157675	Шланг	2
91	4468089	Шланг	2
93	4190264	Зажим	4
94	J901025	Болт	4
96	A590910	Пружинная шайба	4
97	A590110	Плоская шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
