Масляный радиатор группа — HITACHI EX5500-5

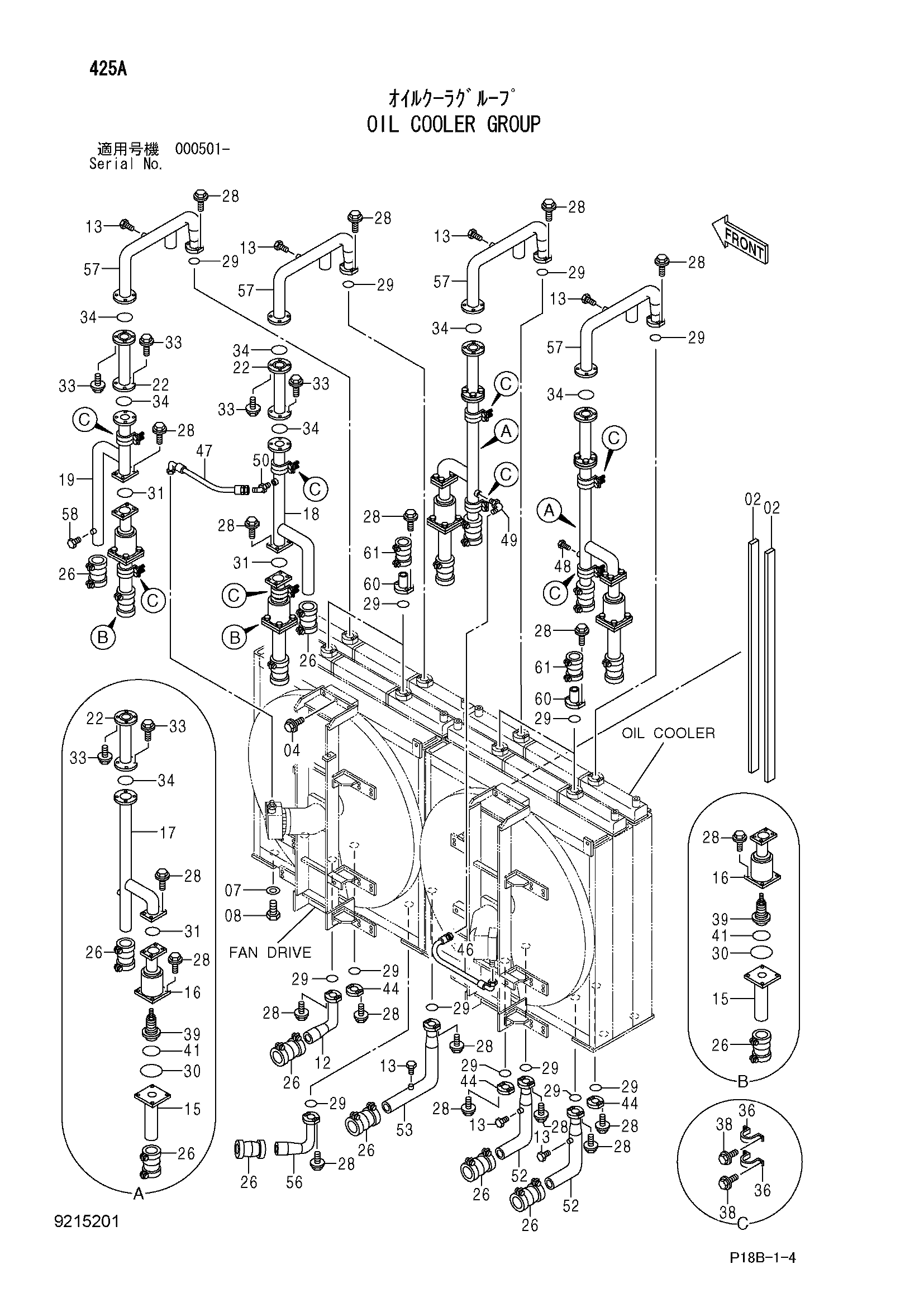

Заводская схема «Масляный радиатор группа» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4442409	Резиновая прокладка	2
04	J021230	Болт с шайбой	12
04	J021235	Болт с шайбой	12
04	J271235 замена: J901235	Болт с шайбой	12
07	4085857	Шайба	8
08	J932780	Болт	8
12	8071482	Трубка	1
13	A885002	Пробка	7
13A	957366	Уплотнительное кольцо	1
15	8060315	Трубка	4
16	8071483	Трубка	4
17	8071484	Трубка	2
18	8071485	Трубка	1
19	8071486	Трубка	1
22	4422021	Шланг	4
26	4071215	Муфта	13
28	J011240	Болт с шайбой	96
28	J271240 замена: J901240	Болт с шайбой	96
29	4153538	Уплотнительное кольцо	16
30	4153555	Уплотнительное кольцо	4
31	4153541	Уплотнительное кольцо	4
33	J011245	Болт с шайбой	32
33	J271245 замена: J901245	Болт с шайбой	32
34	4369925	Уплотнительное кольцо	8
36	4000909	Хомут трубки	16
38	J011040	Болт с шайбой	32
38	J271040 замена: J901040	Болт с шайбой	32
39	4433094	Клапан	4
41	4153549	Уплотнительное кольцо	4
44	4183900	Фланец	3
46	4310094	Шланг	1
47	4287439	Шланг	1
48	A885006	Пробка	1
48A	4506424	Уплотнительное кольцо	1
49	A852366	Угловой штуцер	1
49A	4506424	Уплотнительное кольцо	1
50	A852266	Угловой штуцер	1
50A	4506424	Уплотнительное кольцо	1
52	8075084	Трубка	2
53	8075085	Трубка	1
56	8073663	Трубка	1
57	8080875	Трубка	4
58	A885003	Пробка	1
58A	4509180	Уплотнительное кольцо	1
60	9753751	Трубка	4
61	4067833	Муфта	4
61A	4196261	Уплотнение	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
