Опора радиатора (левый) — HITACHI EX5500-5

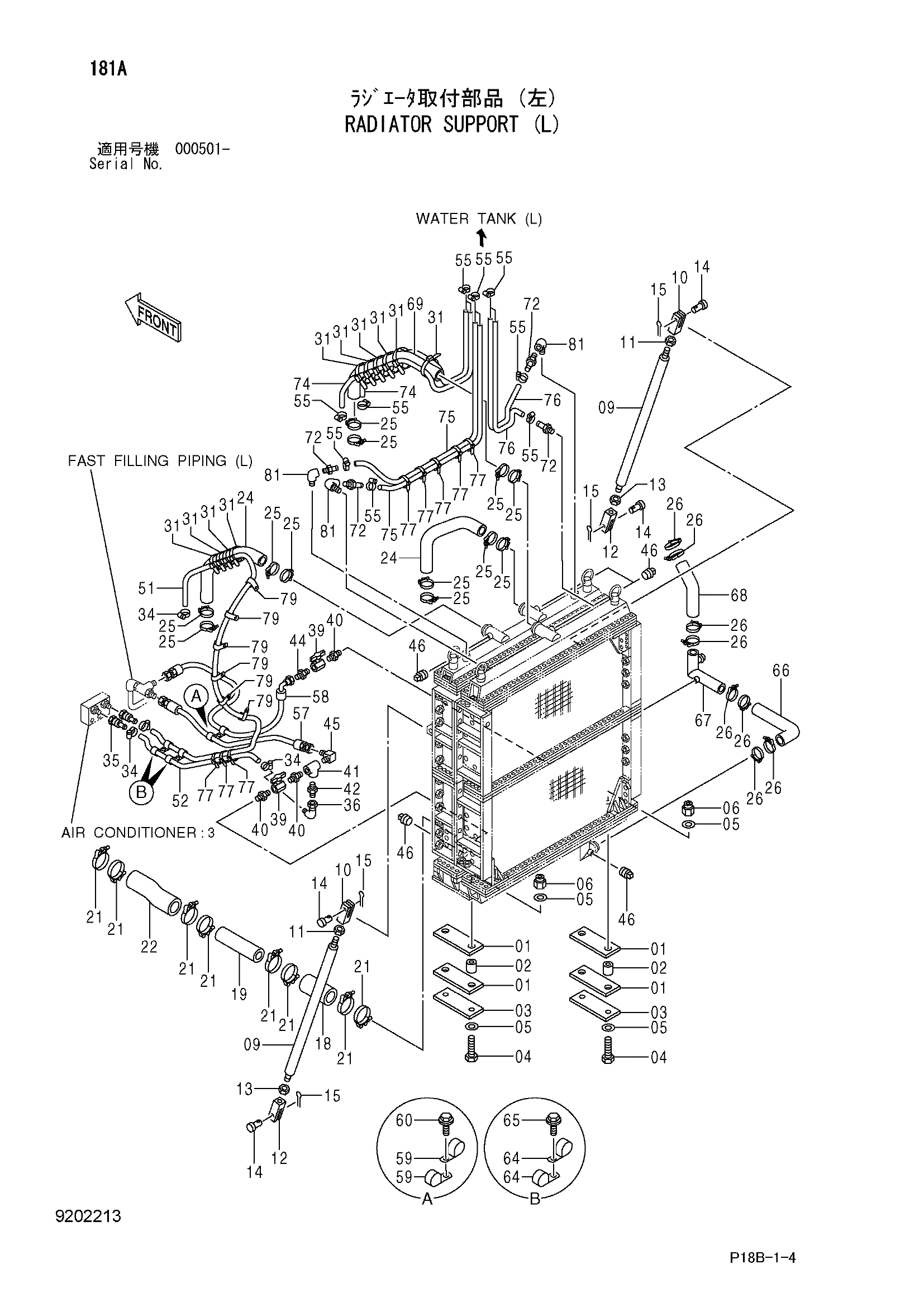

Заводская схема «Опора радиатора (левый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4447544	Пластина резиновый	4
02	4187250	Проставка	4
03	4447543	Пластина	2
04	J932713	Болт	4
05	4085857	Шайба	8
06	M662027	U-образная гайка	4
09	8085504	Стойка	2
10	3035095	Концевой вилка	2
11	J951024	Гайка	2
12	3035096	Концевой вилка	2
13	J956024	Гайка L	2
14	4085833	Палец	4
15	A765036	Шплинт	4
18	4187252	Резиновый шланг	1
19	4345692	Трубка	1
21	4282492	Хомут шланга	8
22	4447853	Резиновый шланг	1
24	4445339	Резиновый шланг	2
25	4285233	Хомут шланга	12
26	4263765	Хомут шланга	8
31	4121859	Ленточный зажим	10
34	4514699	Хомут шланга	4
35	4356911	Адаптер	2
36	4356914	Адаптер	1
39	4203434	Шаровой клапан	2
40	94-1704	Адаптер	3
41	94-0663	Тройник	1
42	4221278	Адаптер	1
44	94-1304	Адаптер	1
45	94-1404	Угловой штуцер	1
46	447483	Пробка	5
51	4358629	Шланг	1
52	4358630	Шланг	1
55	4514700	Зажим шланг	12
57	4089677	Шланг	1
58	4341141	Шланг	1
59	4190263	Зажим	2
60	J021025	Болт с шайбой	2
60	J271025 замена: J901025	Болт с шайбой	2
64	4190263	Зажим	4
65	J011025	Болт с шайбой	2
65	J271025 замена: J901025	Болт с шайбой	2
66	4447875	Резиновый шланг	1
67	8082637	Трубка	1
68	4447876	Резиновый шланг	1
69	3091065	Резиновый шланг	1
72	4303601	Соединение	4
74	4449117	Водяной шланг	2
75	4449118	Водяной шланг	2
76	4449119	Водяной шланг	2
77	4055311	Ленточный зажим	10
79	4190263	Зажим	6
81	94-0630	Угловой штуцер	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
