Трансмиссия (поворот) — HITACHI EX5500-5

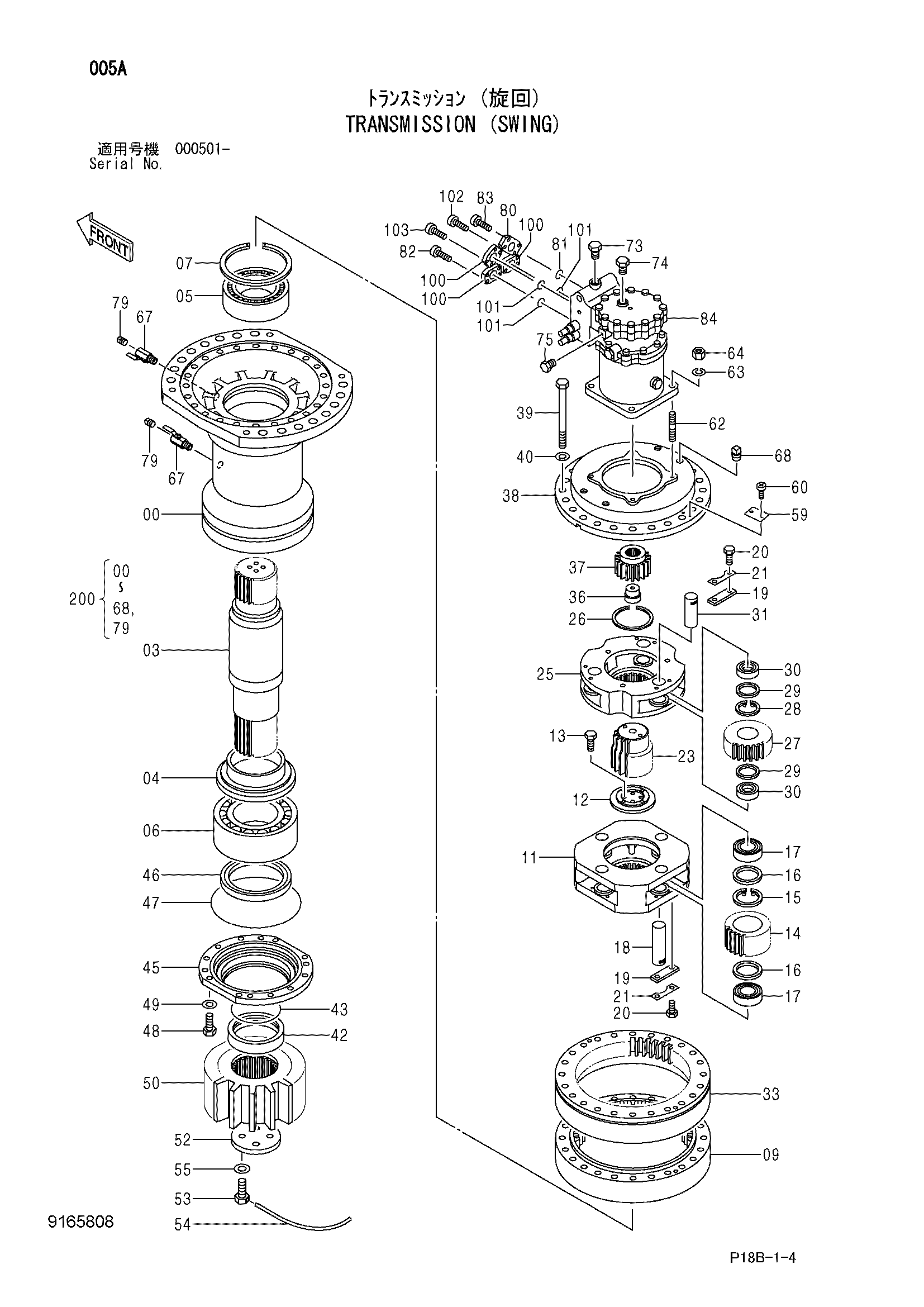

Заводская схема «Трансмиссия (поворот)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9165808 замена: 9211626 | Трансмиссия | 4 | |
| 9211626 | Трансмиссия | 4 | |
| 00 | 0002968 | Корпус | 1 |
| 03 | 1029660 | Вал | 1 |
| 04 | 8062244 | Дефлектор | 1 |
| 05 | 4352142 | Подшипник. спх.рол. | 1 |
| 06 | 4352145 | Подшипник. спх.рол. | 1 |
| 07 | 4352785 | Стопорное кольцо | 1 |
| 09 | 2037732 | Коронная шестерня | 1 |
| 11 | 1021168 | Водило | 1 |
| 12 | 3072168 | Упорная шайба | 1 |
| 13 | J932045 | Болт | 4 |
| 14 | 3072128 | Планетарная шестерня | 4 |
| 15 | 959503 | Стопорное кольцо | 4 |
| 16 | 4347961 | Проставка | 8 |
| 17 | 4614668 | Подшипник. спх.рол. | 4 |
| 18 | 4348549 | Палец | 4 |
| 19 | 4352292 | Стопорная пластина | 7 |
| 20 | J931635 | Болт | 14 |
| 21 | 4352290 | Стопорная шайба | 7 |
| 23 | 3072139 | Солнечная шестерня | 1 |
| 25 | 1021161 | Водило | 1 |
| 26 | 4116285 | Стопорное кольцо | 1 |
| 27 | 3072119 | Планетарная шестерня | 3 |
| 28 | 959502 | Стопорное кольцо | 3 |
| 29 | 4348624 | Проставка | 6 |
| 30 | 4352589 | Подшипник. спх.рол. | 3 |
| 31 | 4348491 | Палец | 3 |
| 33 | 2037647 | Коронная шестерня | 1 |
| 36 | 4348566 | Упорная пластина | 1 |
| 37 | 3082723 | Солнечная шестерня | 1 |
| 38 | 1021185 | Крышка | 1 |
| 39 | J932728 | Болт | 24 |
| 40 | 4085857 | Шайба | 24 |
| 42 | 4348619 | Фиксатор | 1 |
| 43 | A810220 | Уплотнительное кольцо | 1 |
| 45 | 2037724 | Крышка | 1 |
| 46 | 4109844 | Масляное уплотнение | 1 |
| 47 | 4352762 | Уплотнительное кольцо | 1 |
| 48 | J911860 | Болт | 14 |
| 49 | 4114406 | Шайба | 14 |
| 50 | 2047281 замена: 1032389 | Шестерня | 1 |
| 50 | 1032389 | Шестерня | 1 |
| 52 | 4348598 | Пластина | 1 |
| 53 | 4352273 | Болт | 4 |
| 54 | 4514053 | Провод | 2 |
| 55 | 4114408 | Шайба | 4 |
| 59 | 3053093 | Информационная табличка | 1 |
| 60 | M492564 | Приводной винт | 2 |
| 62 | M712056 | Болт шпилька | 4 |
| 63 | A590920 | Пружинная шайба | 4 |
| 64 | J951020 | Гайка | 4 |
| 67 | 4194712 | Кран | 2 |
| 68 | 94-2026 | Пробка | 4 |
| 73 | 4113926 | Пробка | 1 |
| 73A | 4506429 | Уплотнительное кольцо | 1 |
| 74 | 4174542 | Пробка | 1 |
| 74A | 4506424 | Уплотнительное кольцо | 1 |
| 75 | 4093624 | Пробка | 2 |
| 75A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 94-2024 | Пробка | 2 |
| 80 | 4118188 | Крышка | 1 |
| 81 | 4508805 | Уплотнительное кольцо | 1 |
| 82 | M341245 | Болт с внутренним шестигранником | 4 |
| 83 | M341260 | Болт с внутренним шестигранником | 4 |
| 84 | 4439491 | Гидромотор | 1 |
| 100 | 4118188 | Крышка | 3 |
| 101 | 4508805 | Уплотнительное кольцо | 3 |
| 102 | M341245 | Болт с внутренним шестигранником | 4 |
| 103 | M341260 | Болт с внутренним шестигранником | 4 |
| 200 | 9174375 | Трансмиссия | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
