Рама (центральный) — HITACHI EX5500-5

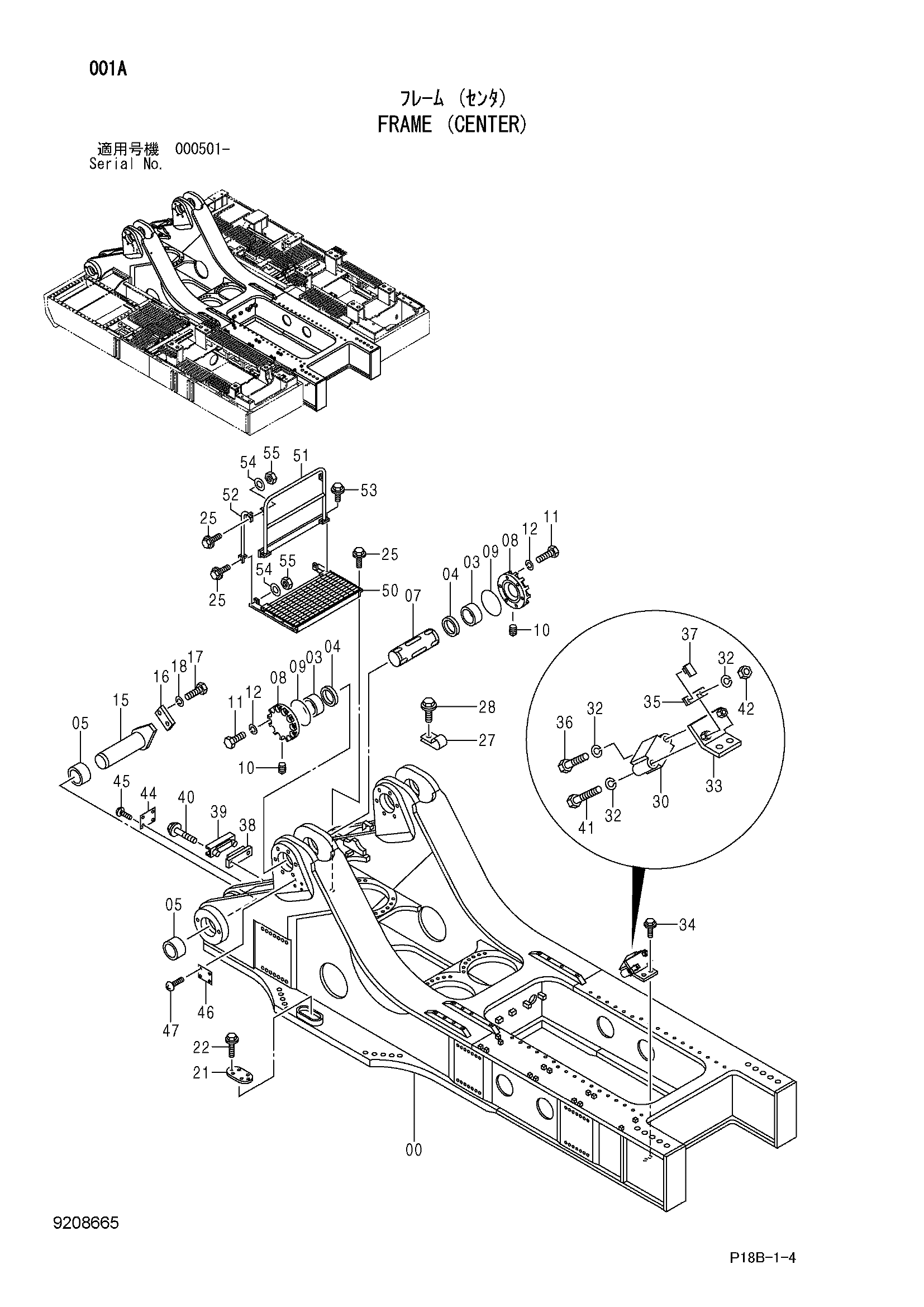

Заводская схема «Рама (центральный)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5007855	Рама основной	1
03	4401021	Втулка	4
04	4402095	Пылезащитное уплотнение	4
05	4398740	Втулка	4
07	3081212	Палец	2
08	3081514	Крышка	4
09	994995	Уплотнительное кольцо	4
10	94-2011	Пробка	2
11	J932055	Болт	24
12	A590920	Пружинная шайба	24
15	8072106	Палец	2
16	4192930	Пластина	2
17	J932455	Болт	4
18	A590924	Пружинная шайба	4
21	4401724	Крышка	1
22	J011020	Болт с шайбой	6
22	J271020 замена: J901020	Болт с шайбой	6
25	J021240	Болт с шайбой	10
25	J271240 замена: J901240	Болт с шайбой	10
27	4190261	Зажим	14
28	J021025	Болт с шайбой	14
28	J271025 замена: J901025	Болт с шайбой	14
30	4283028	Сигнализация	1
32	A590910	Пружинная шайба	3
33	9750436	Кронштейн	1
34	J011020	Болт с шайбой	2
34	J271020 замена: J901020	Болт с шайбой	2
35	4470176	Кронштейн	1
36	J901002	Болт	1
37	4372633	Зажим	1
38	9745091	Хомут	2
39	9745090	Хомут	2
40	J011045	Болт с шайбой	4
40	J271045 замена: J901045	Болт с шайбой	4
41	J901004	Болт	1
42	J950010	Гайка	1
44	3094168	Информационная табличка	1
45	M492964	Приводной винт	4
47	M492564 замена: M492964	Приводной винт	4
47	M492964	Приводной винт	4
50	6020203	Ступень	1
51	7039472	Поручень	1
52	9744411	Трубка	2
53	J021230	Болт с шайбой	4
53	J271230 замена: J901230	Болт с шайбой	4
54	A590112	Плоская шайба	4
55	J950012	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
