Топливные трубопроводы (центральный) — HITACHI EX5500-5

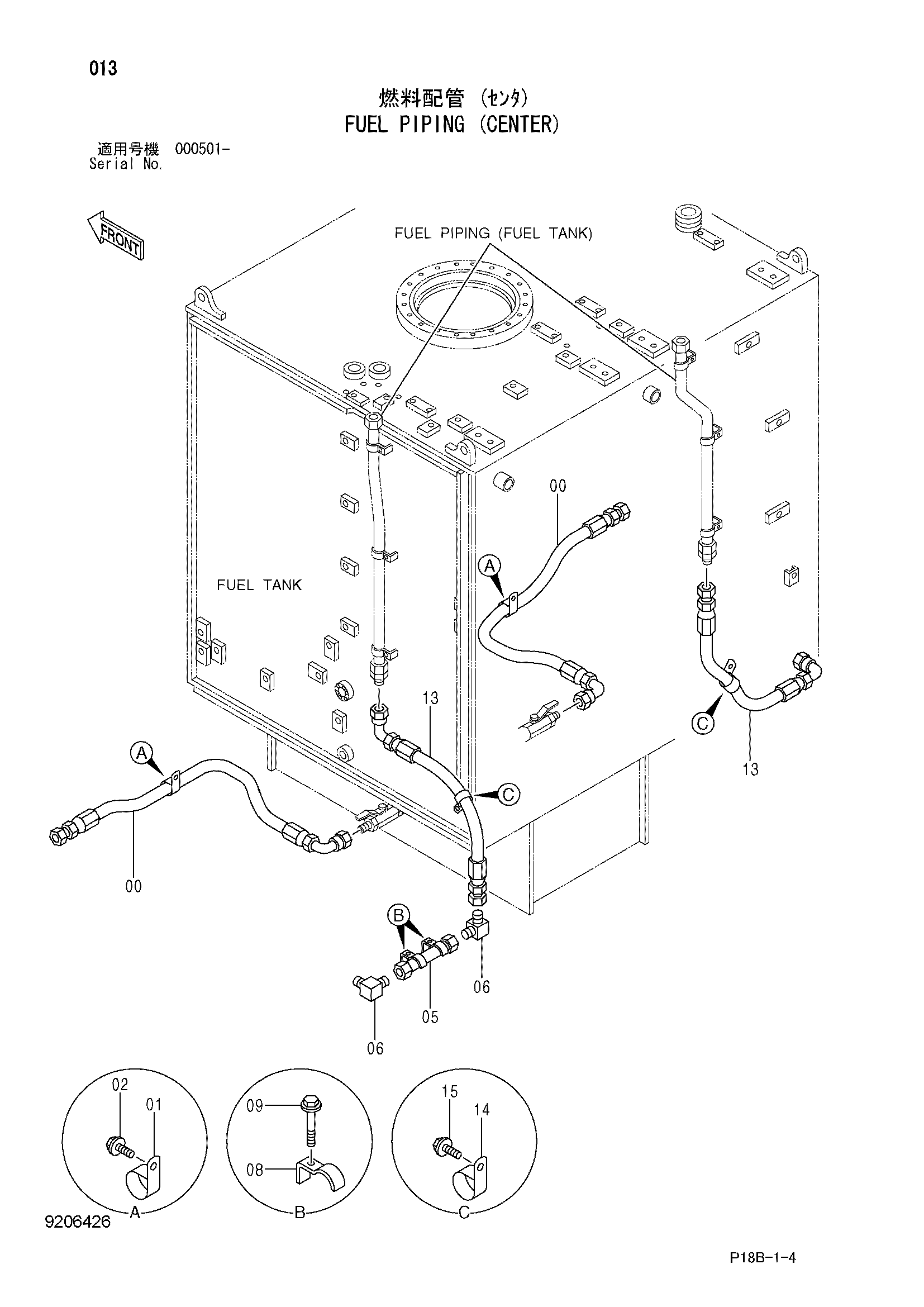

Заводская схема «Топливные трубопроводы (центральный)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4462191 замена: 4485199 | Шланг | 2 |
| 00 | 4485199 | Шланг | 2 |
| 01 | 4193848 | Зажим | 2 |
| 02 | J011025 | Болт с шайбой | 2 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 05 | 9757488 | Трубка | 1 |
| 06 | 94-1407 | Угловой штуцер | 2 |
| 08 | 4053697 | Хомут трубки | 2 |
| 09 | J011270 | Болт с шайбой | 2 |
| 09 | J271270 замена: J901270 | Болт с шайбой | 2 |
| 13 | 4462192 замена: 4485197 | Шланг | 2 |
| 13 | 4485197 | Шланг | 2 |
| 14 | 4193848 | Зажим | 2 |
| 15 | J011025 | Болт с шайбой | 2 |
| 15 | J271025 замена: J901025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
