Обратные трубопроводы (правый): 2 — HITACHI EX5500-5

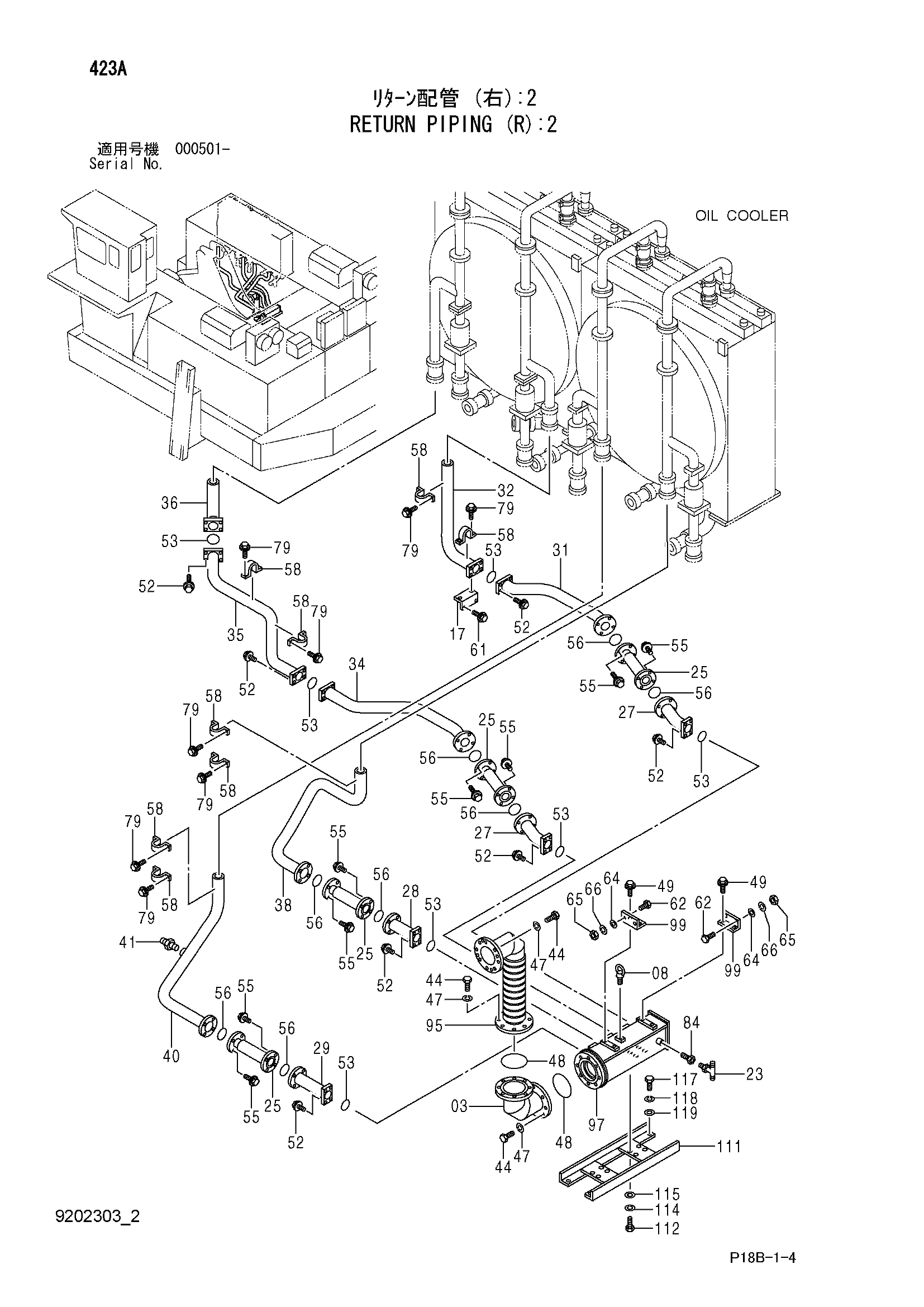

Заводская схема «Обратные трубопроводы (правый): 2» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	8071466	Трубка	1
08	960821	Болт проушина	1
17	9749773	Кронштейн	1
23	4346016	Тройник	1
23A	4506418	Уплотнительное кольцо	1
25	4422021	Шланг	4
27	9749579	Трубка	2
28	9749632	Трубка	1
29	9749633	Трубка	1
31	8071476	Трубка	1
32	8071477	Трубка	1
34	8071478	Трубка	1
35	7034250	Трубка	1
36	8071479	Трубка	1
38	8071474	Трубка	1
40	7034249	Трубка	1
41	A852166	Адаптер	1
41A	4506424	Уплотнительное кольцо	1
44	J922055	Болт	24
47	J257220	Пружинная шайба	24
48	4153563	Уплотнительное кольцо	2
49	J021230	Болт с шайбой	4
49	J271230 замена: J901230	Болт с шайбой	4
52	J011240	Болт с шайбой	28
52	J271240 замена: J901240	Болт с шайбой	28
53	4153541	Уплотнительное кольцо	7
55	J011245	Болт с шайбой	32
55	J271245 замена: J901245	Болт с шайбой	32
56	4153543	Уплотнительное кольцо	8
58	4000909	Хомут трубки	8
61	J021225	Болт с шайбой	2
61	J271225 замена: J901225	Болт с шайбой	2
62	J901240	Болт	4
64	J222012	Шайба	8
65	J950012	Гайка	4
66	A590912	Пружинная шайба	4
79	J011040	Болт с шайбой	16
79	J271040 замена: J901040	Болт с шайбой	16
84	A885004	Пробка	1
84A	4506418	Уплотнительное кольцо	1
95	4427579	Шланг	1
97	7037485	Коллектор	1
99	9753715	Кронштейн	2
111	7040402	Кронштейн	1
112	J901440	Болт	8
114	A590914	Пружинная шайба	8
115	J217084	Шайба	8
117	J931650	Болт	4
118	A590916	Пружинная шайба	4
119	A590116	Плоская шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
