Ступень (левый) — HITACHI EX5500-5

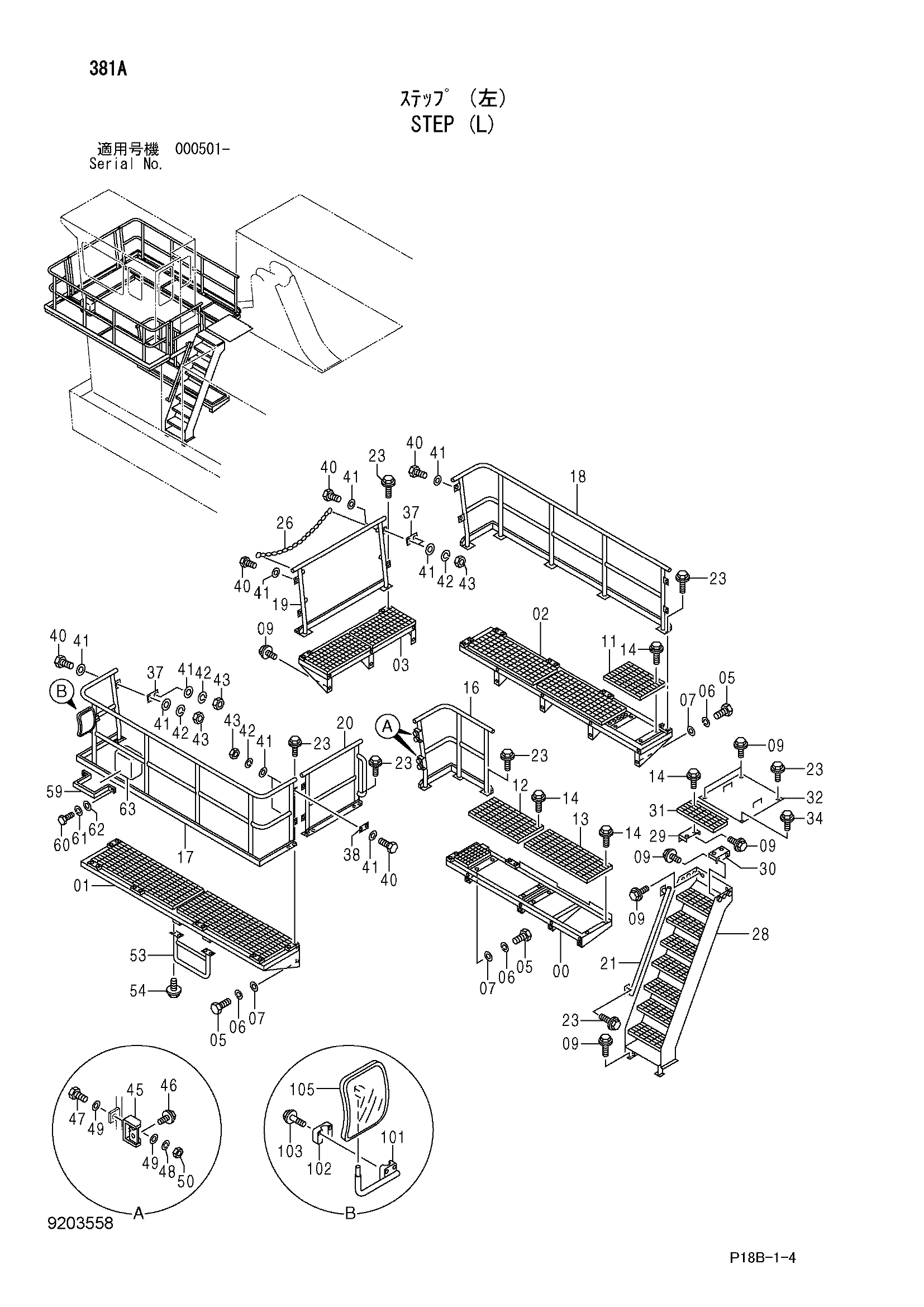

Заводская схема «Ступень (левый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040710 | Ступень | 1 |
| 01 | 7040711 | Ступень | 1 |
| 02 | 7040712 | Ступень | 1 |
| 03 | 7040713 | Ступень | 1 |
| 05 | J931635 | Болт | 24 |
| 06 | A590916 | Пружинная шайба | 24 |
| 07 | A590116 | Плоская шайба | 24 |
| 09 | J031235 | Болт с шайбой | 20 |
| 09 | J281230 замена: J901230 | Болт с шайбой | 20 |
| 11 | 8071911 | Ступень | 1 |
| 12 | 8071912 | Ступень | 1 |
| 13 | 8072151 | Ступень | 1 |
| 14 | J031035 | Болт с шайбой | 16 |
| 14 | J281035 замена: J901035 | Болт с шайбой | 16 |
| 16 | 7040715 | Поручень | 1 |
| 17 | 6020218 | Поручень | 1 |
| 18 | 6020219 | Поручень | 1 |
| 19 | 7037968 | Поручень | 1 |
| 20 | 7040714 | Поручень | 1 |
| 21 | 8084734 | Поручень | 1 |
| 23 | J021235 | Болт с шайбой | 41 |
| 23 | J271235 замена: J901235 | Болт с шайбой | 41 |
| 26 | 4446903 | Цепь | 2 |
| 28 | 7034423 | Ступень | 1 |
| 29 | 8072095 | Кронштейн | 1 |
| 30 | 8072094 | Кронштейн | 1 |
| 31 | 8072015 | Ступень | 1 |
| 32 | 7034422 | Крышка | 1 |
| 34 | J031245 | Болт с шайбой | 1 |
| 34 | J281245 замена: J901245 | Болт с шайбой | 1 |
| 37 | 4364672 | Пластина | 4 |
| 38 | 4401061 | Пластина | 2 |
| 40 | J901235 | Болт | 12 |
| 41 | 449490 | Шайба | 24 |
| 42 | A590912 | Пружинная шайба | 12 |
| 43 | J950012 | Гайка | 12 |
| 45 | 9751664 | Кронштейн | 2 |
| 46 | J031230 | Болт с шайбой | 4 |
| 46 | J281225 замена: J901225 | Болт с шайбой | 4 |
| 47 | J901240 | Болт | 2 |
| 48 | A590912 | Пружинная шайба | 2 |
| 49 | 4249324 | Шайба | 4 |
| 50 | J950012 | Гайка | 2 |
| 53 | 9756001 | Поручень | 1 |
| 54 | J031235 | Болт с шайбой | 4 |
| 54 | J281230 замена: J901230 | Болт с шайбой | 4 |
| 59 | 9751682 | Кронштейн | 1 |
| 60 | J901025 | Болт | 2 |
| 61 | A590910 | Пружинная шайба | 2 |
| 62 | A590110 | Плоская шайба | 2 |
| 63 | 4422827 | Устройство ескапе | 1 |
| 101 | 8064533 | Стойка | 1 |
| 102 | 4355757 | Хомут | 1 |
| 103 | J010850 | Болт с шайбой | 2 |
| 103 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 105 | 4426821 | Зеркало | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
