Трансмиссия (ход) — HITACHI EX5500-5

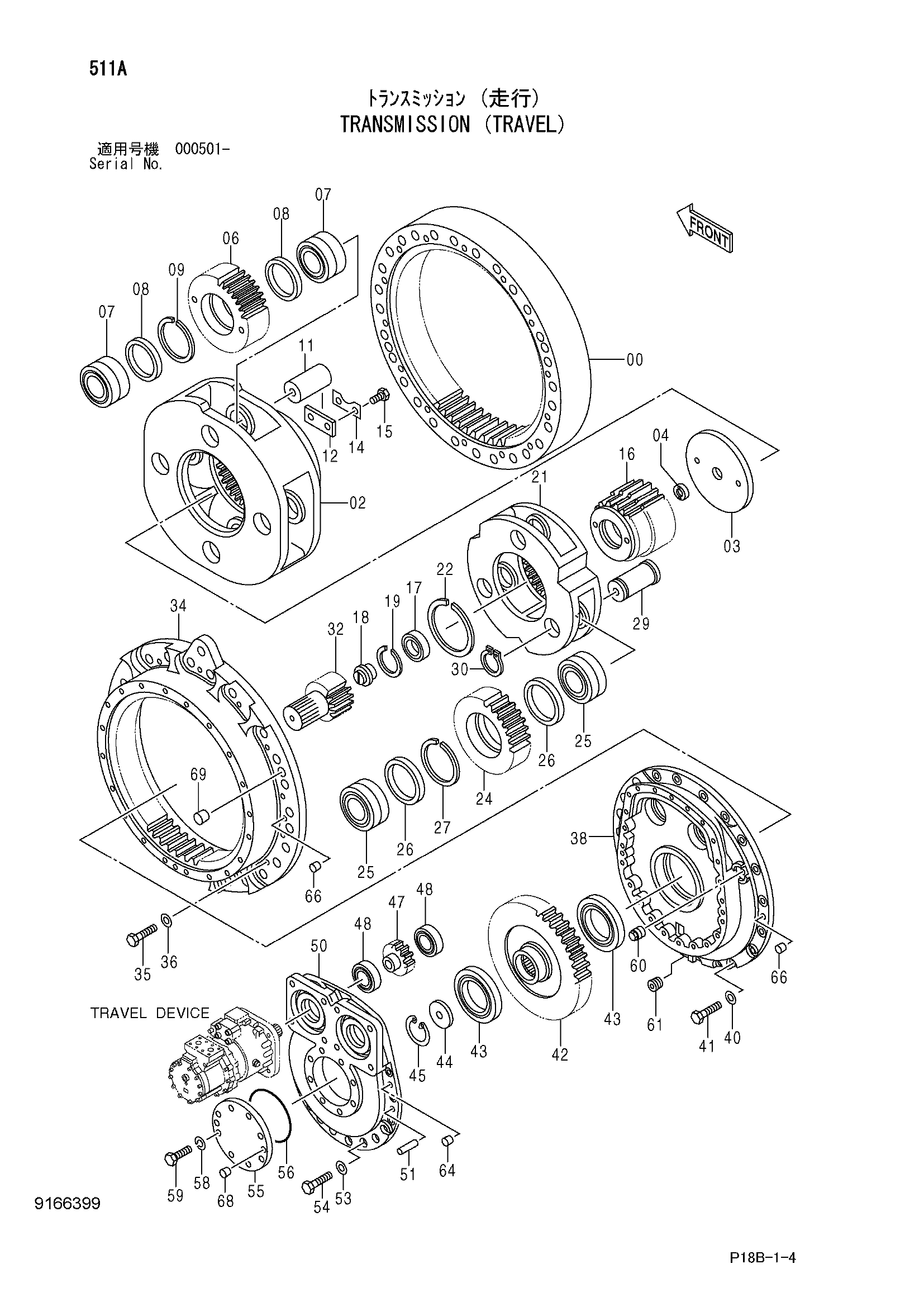

Заводская схема «Трансмиссия (ход)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9166399 замена: 9174830	T. миссион	2
	(9174830)	T. миссион	2
00	1025120	Коронная шестерня	1
02	1025119	Водило	1
03	4392772	Пластина	1
04	4392771	Сиденье	1
06	3080681	Планетарная шестерня	4
07	4395216	Подшипник. спх.рол.	4
08	4392775	Проставка	8
09	4395219	Стопорное кольцо	4
11	4392774	Палец	4
12	4392773	Стопорная пластина	4
14	4395218	Стопорная шайба	4
15	J932245	Болт	8
16	3080680	Солнечная шестерня	1
17	4076912	Шариковый подшипник	1
18	4392776	Стопорный палец	1
19	4116293	Стопорное кольцо	1
21	2041668	Водило	1
22	4395217	Стопорное кольцо	1
24	3080682	Планетарная шестерня	3
25	4395215	Роликовый подшипник	3
26	4392778	Проставка	6
27	4395220	Стопорное кольцо	3
29	4392777	Палец	3
30	991355	Стопорное кольцо	3
32	3081149	Солнечная шестерня	1
34	1025121	Коронная шестерня	1
35	J932090	Болт	14
36	4018545	Шайба	14
38	1025122	Корпус	1
40	4085614	Шайба	20
41	J932470	Болт	20
42	3081150	Шестерня	1
43	4395214	Шариковый подшипник	2
44	4392779	Проставка	1
45	4193814	Стопорное кольцо	1
47	3080683	Ведущая шестерня	2
48	4352943	Роликовый подшипник	4
50	1025123	Крышка	1
51	427156	Установочный штифт	2
53	4018545	Шайба	23
54	J932060	Болт	23
55	3080938	Крышка	1
56	4178016	Уплотнительное кольцо	1
58	A590918	Пружинная шайба	8
59	J931855	Болт	8
60	4083435	Пробка	2
61	94-2015	Пробка	1
64	425176	Пробка	2
66	456336	Пробка	4
68	428028	Пробка	2
69	4397936	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
