Погрузчик ковш 23.0m3 — HITACHI EX5500-5

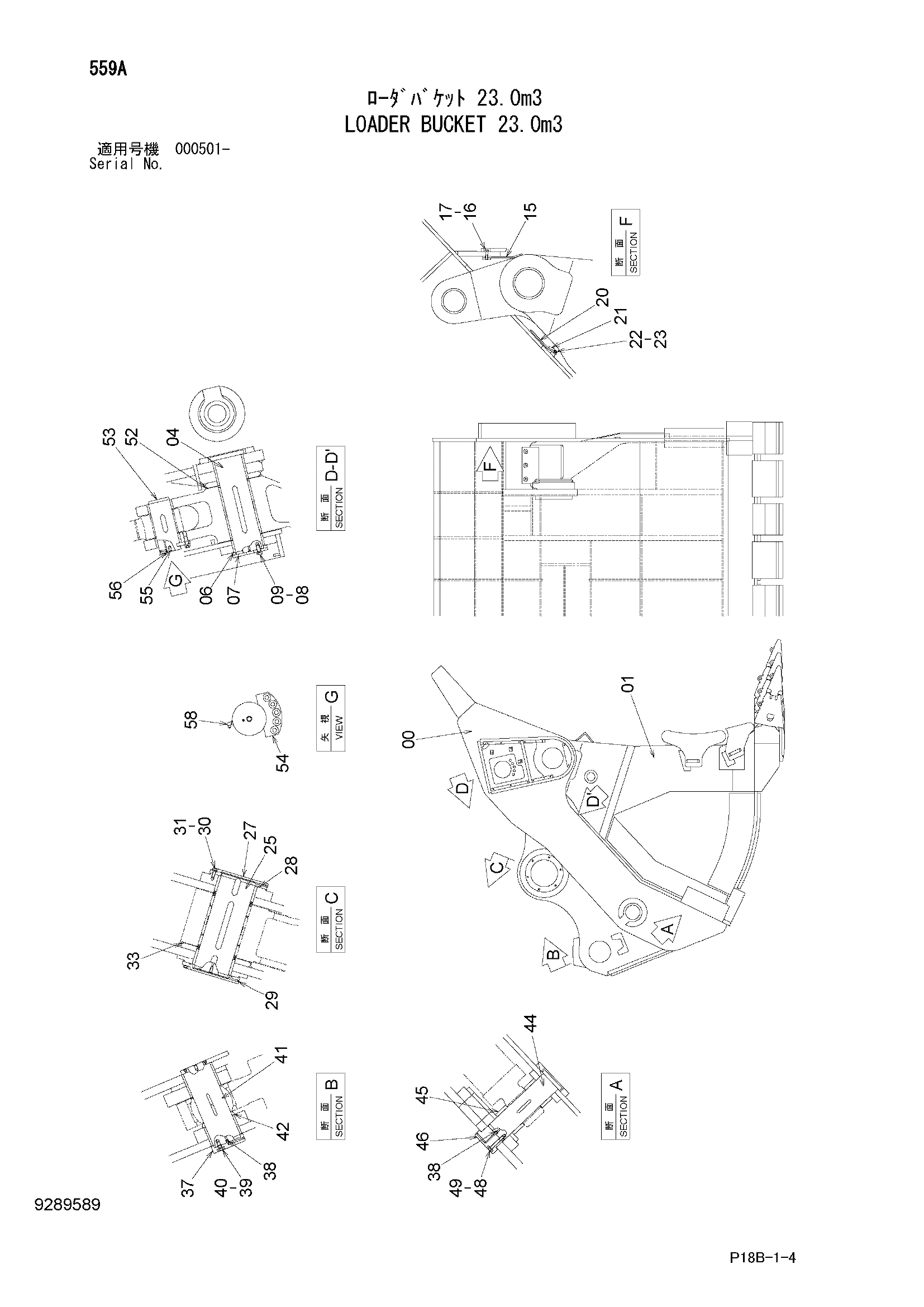

Заводская схема «Погрузчик ковш 23.0m3» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9289588	Задний ковш в сборе	1
01	9289586	Передний ковш в сборе	1
04	8113183	Палец	2
06	4400646	Проставка	2
07	4400648	Пластина	2
08	J932455	Болт	8
09	A590924	Пружинная шайба	8
15	9769382	Резиновая прокладка	2
16	J901670	Болт	6
17	A590916	Пружинная шайба	6
20	4401613	Резиновая прокладка	2
21	4401674	Пластина	2
22	J901230	Болт	8
23	A590412	Шайба тонгуед	8
25	3081213	Палец	2
27	3081515	Крышка	4
28	994995	Уплотнительное кольцо	4
29	94-2011	Пробка	2
30	J932055	Болт	24
31	A590920	Пружинная шайба	24
33	4604347	Уплотнительное кольцо	2
37	3082365	Ограничитель	2
38	4506416	Уплотнительное кольцо	4
39	J932455	Болт	8
40	A590924	Пружинная шайба	8
41	8094434	Палец	2
42	4613090	Проставка	2
44	8072113	Палец	2
45	4400642	Проставка	4
46	3113093	Ограничитель	2
48	J912008	Болт	8
49	A590920	Пружинная шайба	8
52	4487595	Уплотнительное кольцо	2
53	3082258	Палец	2
54	4400650	Стопорная пластина	2
55	M342765	Болт с внутренним шестигранником	10
56	94-2010	Пробка	2
58	4154670	Угловой штуцер	2
58A	957366	Уплотнительное кольцо	1
