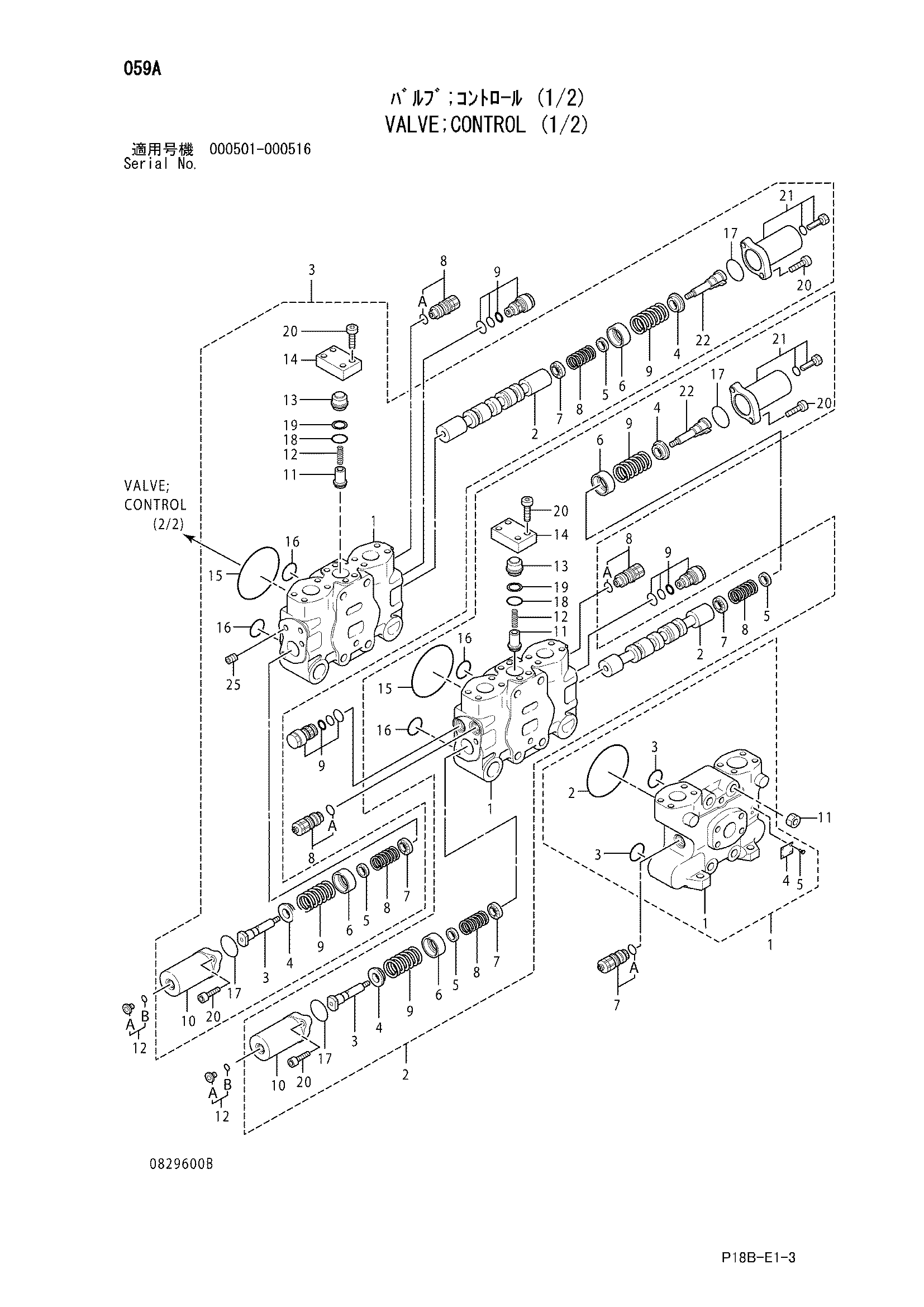

Гидрораспределитель (1/2) — HITACHI EX5500-5

Заводская схема «Гидрораспределитель (1/2)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4439332	Гидрораспределитель (1/2)	1
1	4306648	Инлет-сектион	1
1-1	0320601	Корпус	1
1-2	4154606	Уплотнительное кольцо	1
1-3	4153538	Уплотнительное кольцо	2
2	0725301	Споол-сектион	1
2-3	0320701	Концевой	1
2-4	0320702	Седло пружины	2
2-5	0320703	Седло пружины	2
2-6	0320704	Седло пружины	2
2-7	0320705	Седло пружины	2
2-8	0320706	Пружина	2
2-9	0320707	Пружина	2
2-10	0320708	Колпачок	1
2-11	0456501	Тарельчатый клапан	1
2-12	0109107	Пружина	1
2-13	0320718	Пробка	1
2-14	0320712	Пластина	1
2-15	4154606	Уплотнительное кольцо	1
2-16	4153538	Уплотнительное кольцо	2
2-17	4153540	Уплотнительное кольцо	2
2-18	4294621	Уплотнительное кольцо	1
2-19	0456502	Опорное кольцо	1
2-20	0695003	Болт с внутренним шестигранником	8
2-21	0466601	Колпачок	1
2-22	0456504	Концевой	1
3	0829601 замена: 4660967	Споол-сектион	1
3	4660967	Споол-сектион	1
3-3	0320701	Концевой	1
3-4	0320702	Седло пружины	2
3-5	0320703	Седло пружины	2
3-6	0320704	Седло пружины	2
3-7	0320705	Седло пружины	2
3-8	0320706	Пружина	2
3-9	0320707	Пружина	2
3-10	0320708	Колпачок	1
3-11	0456501	Тарельчатый клапан	1
3-12	0109107	Пружина	1
3-13	0320718	Пробка	1
3-14	0320712	Пластина	1
3-15	4154606	Уплотнительное кольцо	1
3-16	4153538	Уплотнительное кольцо	2
3-17	4153540	Уплотнительное кольцо	2
3-18	4294621	Уплотнительное кольцо	1
3-19	0456502	Опорное кольцо	1
3-20	0695003	Болт с внутренним шестигранником	8
3-21	0466601	Колпачок	1
3-22	0456504	Концевой	1
3-25	0829602	Пробка	1
7	0695005	Предохранительный клапан	1
7A	4387280	Уплотнительное кольцо	1
8	0695006	Предохранительный клапан	3
8A	4387280	Уплотнительное кольцо	1
9	4371354 замена: 0770403	Клапан	3
9	0770403	Клапан	3
11	0238415	Гайка	4
12	0695007	Пробка	2
12A	0695008	Пробка	1
12B	4509180	Oーкольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
