Водяной бак (правый) — HITACHI EX5500-5

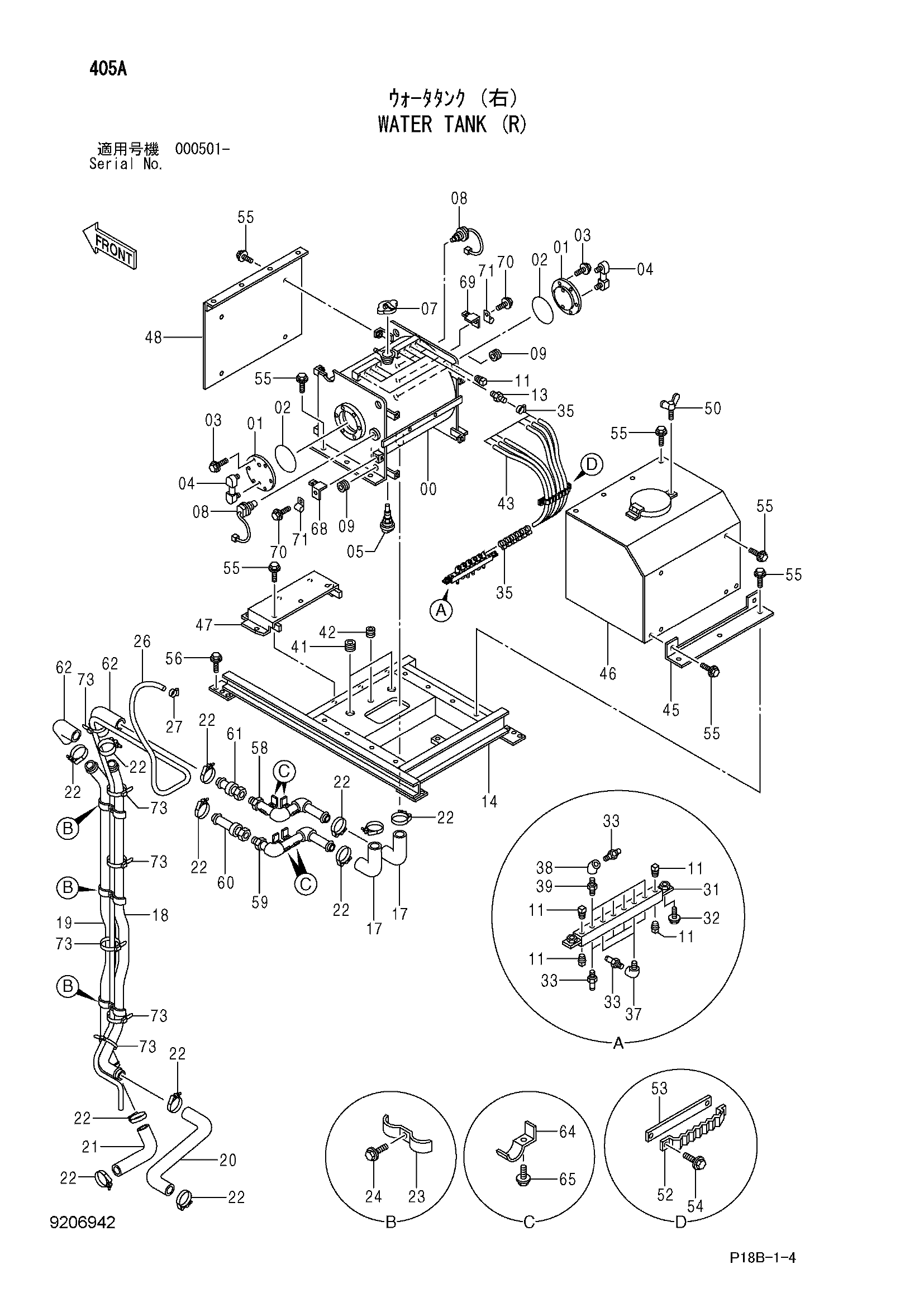

Заводская схема «Водяной бак (правый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039656 | Бак воды | 1 |
| 01 | 4440754 | Крышка | 2 |
| 02 | A810165 | Уплотнительное кольцо | 2 |
| 03 | J011025 | Болт с шайбой | 12 |
| 03 | J271025 замена: J901025 | Болт с шайбой | 12 |
| 04 | 4405348 | Указатель | 2 |
| 05 | 4387819 | Выключатель уровень | 1 |
| 07 | 4441579 | Колпачок | 1 |
| 08 | 4259787 | Выключатель уровень | 2 |
| 09 | 4205136 | Резиновая втулка | 2 |
| 11 | 94-2011 | Пробка | 6 |
| 13 | 4303601 | Соединение | 6 |
| 14 | 6020457 | Опора | 1 |
| 17 | 4461973 | Резиновый шланг | 2 |
| 18 | 3093521 | Трубка | 1 |
| 19 | 3093518 | Трубка | 1 |
| 20 | 4447888 | Резиновый шланг | 1 |
| 21 | 4461976 | Резиновый шланг | 1 |
| 22 | 4282474 | Хомут шланга | 12 |
| 23 | 4053696 | Хомут трубки | 3 |
| 24 | J011265 | Болт с шайбой | 3 |
| 24 | J271265 замена: J901265 | Болт с шайбой | 3 |
| 26 | 4369246 | Шланг | 1 |
| 26 | 4678813 | Шланг | 1 |
| 27 | 4514700 | Зажим шланг | 1 |
| 27 | 4508575 | Зажим шланг | 1 |
| 31 | 9756787 | Блок | 1 |
| 32 | J021025 | Болт с шайбой | 2 |
| 32 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 33 | 4303601 | Соединение | 12 |
| 35 | 4514700 | Зажим шланг | 12 |
| 37 | 94-0630 | Угловой штуцер | 2 |
| 38 | 94-0600 | Угловой штуцер | 6 |
| 39 | 94-1701 | Адаптер | 6 |
| 41 | 4211059 | Резиновая втулка | 2 |
| 42 | 4263941 | Резиновая втулка | 1 |
| 43 | 4449119 | Водяной шланг | 6 |
| 45 | 4464990 | Крышка | 1 |
| 46 | 6020557 | Крышка | 1 |
| 47 | 8086238 | Крышка | 1 |
| 48 | 8084440 | Крышка | 1 |
| 50 | M361220 | Болт винг | 1 |
| 52 | 9727639 | Хомут шланга | 1 |
| 53 | 9727637 | Пластина | 1 |
| 54 | J021030 | Болт с шайбой | 2 |
| 54 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 55 | J031030 | Болт с шайбой | 36 |
| 55 | J281030 замена: J901030 | Болт с шайбой | 36 |
| 56 | J021230 | Болт с шайбой | 12 |
| 56 | J271230 замена: J901230 | Болт с шайбой | 12 |
| 58 | 8085809 | Трубка | 1 |
| 59 | 8085808 | Трубка | 1 |
| 60 | 9757545 | Трубка | 1 |
| 61 | 9757546 | Трубка | 1 |
| 62 | 4461976 | Резиновый шланг | 2 |
| 64 | 4053698 | Хомут трубки | 4 |
| 65 | J011265 | Болт с шайбой | 4 |
| 65 | J271265 замена: J901265 | Болт с шайбой | 4 |
| 68 | 4257159 | Кронштейн | 1 |
| 69 | 4336875 | Кронштейн | 1 |
| 70 | J011025 | Болт с шайбой | 2 |
| 70 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 71 | 4190271 | Зажим | 2 |
| 73 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
