Кран детали — HITACHI EX5500-5

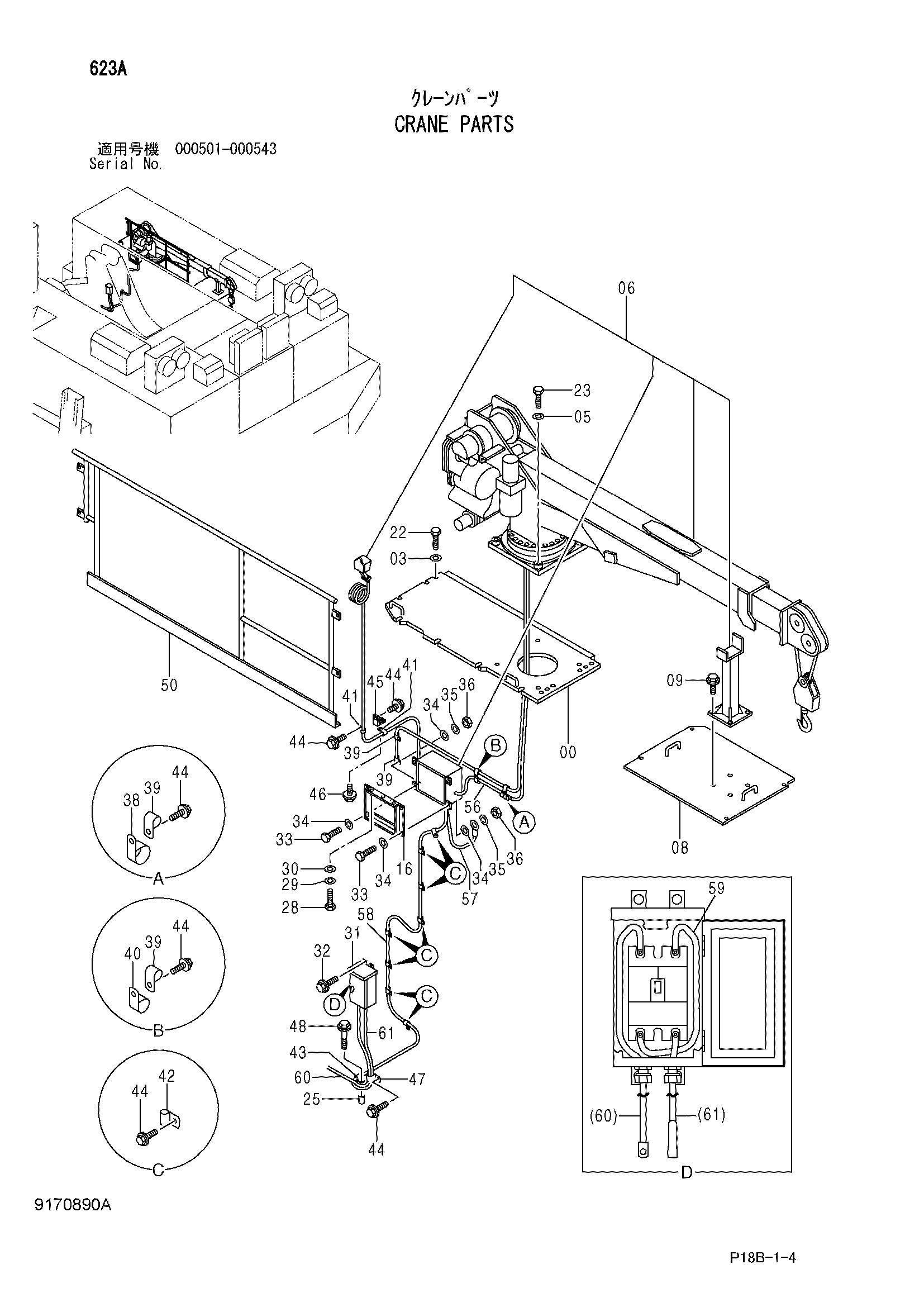

Заводская схема «Кран детали» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034783 | Крышка | 1 |
| 03 | 4087197 | Шайба | 14 |
| 05 | J222020 | Шайба | 4 |
| 06 | 4412467 замена: 4677500 | Кран | 1 |
| 08 | 7041304 | Крышка | 1 |
| 09 | J271235 | Болт с шайбой | 4 |
| 09A | J901235 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 16 | 8074794 | Кронштейн | 1 |
| 22 | J901650 | Болт | 14 |
| 23 | J922002 | Болт | 4 |
| 25 | 4194748 | Проставка | 1 |
| 28 | J901225 | Болт | 3 |
| 29 | A590912 | Пружинная шайба | 3 |
| 30 | A590112 | Плоская шайба | 3 |
| 31 | 4433081 | Короб выключатель | 1 |
| 32 | J021025 | Болт с шайбой | 4 |
| 32 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 33 | J900835 | Болт | 4 |
| 34 | A590108 | Плоская шайба | 8 |
| 35 | A590908 | Пружинная шайба | 4 |
| 36 | J950008 | Гайка | 4 |
| 38 | 4192035 | Зажим | 1 |
| 39 | 4190253 | Зажим | 4 |
| 40 | 4190272 | Зажим | 1 |
| 41 | 4190275 | Зажим | 2 |
| 42 | 4190261 | Зажим | 8 |
| 43 | 4190263 | Зажим | 1 |
| 44 | J021025 | Болт с шайбой | 13 |
| 44 | J271025 замена: J901025 | Болт с шайбой | 13 |
| 45 | 9749843 | Кронштейн | 1 |
| 46 | J011030 | Болт с шайбой | 1 |
| 46 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 47 | 4192018 | Зажим | 1 |
| 48 | J021075 | Болт с шайбой | 1 |
| 48 | J271075 замена: J901075 | Болт с шайбой | 1 |
| 50 | 7041000 | Поручень | 1 |
| 56 | 4671000 | Жгут проводов | 1 |
| 57 | 4671001 | Жгут проводов | 1 |
| 58 | 4701478 | Жгут проводов | 1 |
| 59 | 4684034 | Жгут проводов | 1 |
| 60 | 4684035 | Жгут проводов | 1 |
| 61 | 4684036 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
