Бйпасс трубопроводы — HITACHI EX5500-5

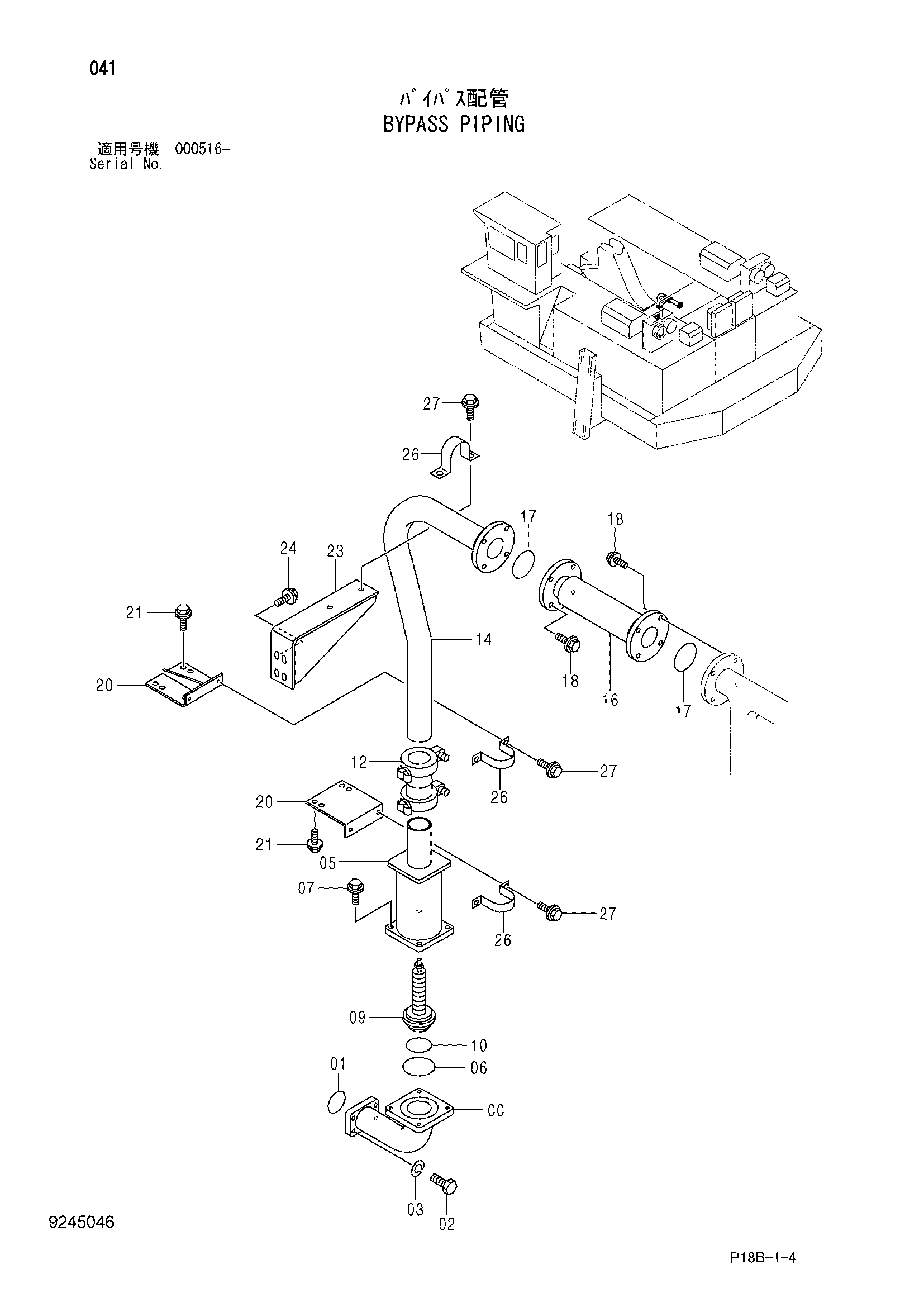

Заводская схема «Бйпасс трубопроводы» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096904 | Трубка | 1 |
| 01 | 4153541 | Уплотнительное кольцо | 1 |
| 02 | J901240 | Болт | 4 |
| 03 | A590912 | Пружинная шайба | 4 |
| 05 | 8096919 | Трубка | 1 |
| 06 | 4153555 | Уплотнительное кольцо | 1 |
| 07 | J271245 | Болт с шайбой | 4 |
| 07A | J901245 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4354148 | Клапан | 1 |
| 10 | 4153549 | Уплотнительное кольцо | 1 |
| 12 | 4071215 | Муфта | 1 |
| 14 | 8096936 | Трубка | 1 |
| 16 | 4422021 | Шланг | 1 |
| 17 | 4153543 | Уплотнительное кольцо | 2 |
| 18 | J271245 | Болт с шайбой | 8 |
| 18A | J901245 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 8096874 | Кронштейн | 2 |
| 21 | J271225 | Болт с шайбой | 8 |
| 21A | J901225 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 8096876 | Кронштейн | 1 |
| 24 | J271235 | Болт с шайбой | 4 |
| 24A | J901235 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4000909 | Хомут трубки | 3 |
| 27 | J271035 | Болт с шайбой | 6 |
| 27A | J901035 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
