Трансмиссия радиатор трубопроводы (левый) — HITACHI EX5500-5

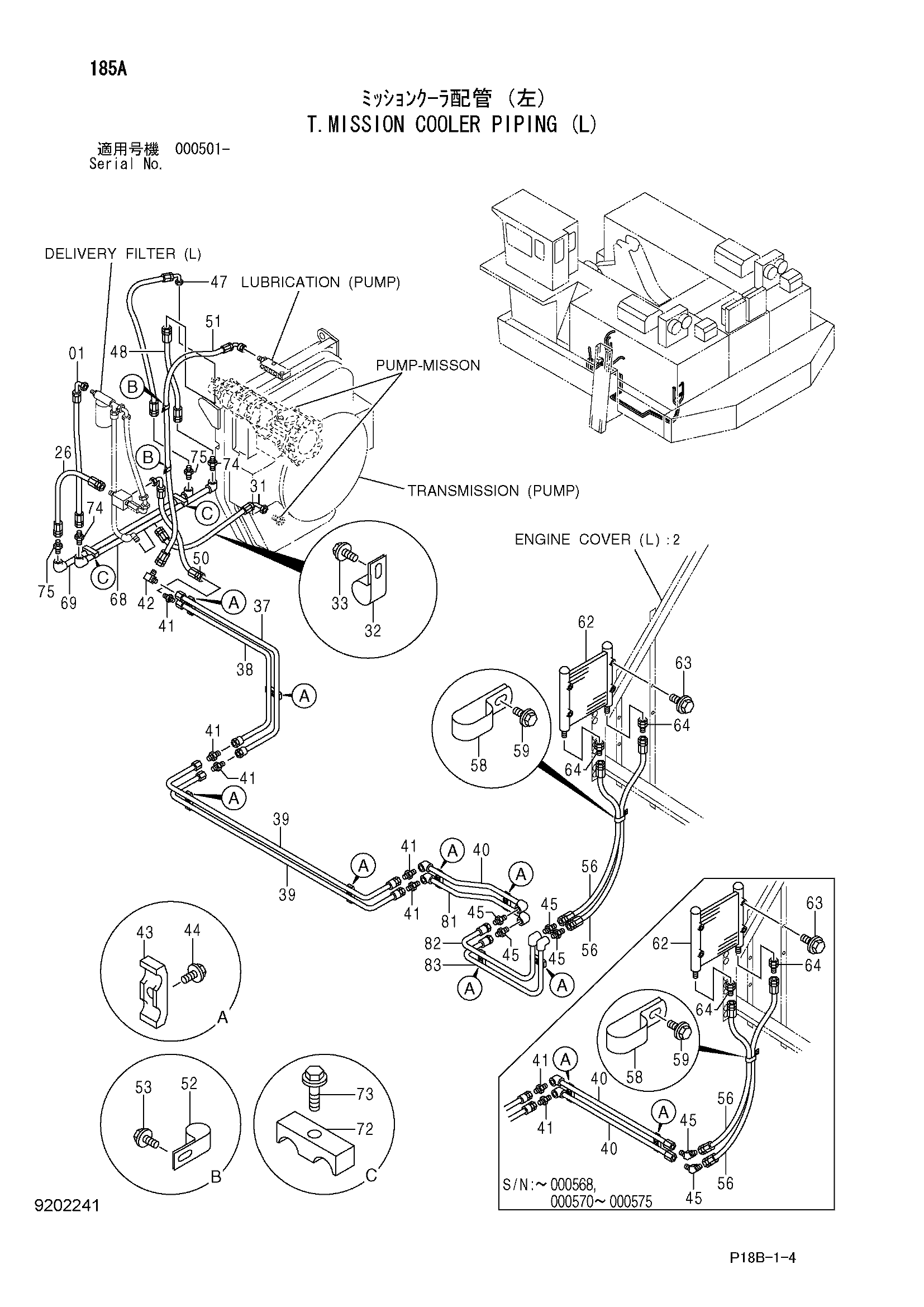

Заводская схема «Трансмиссия радиатор трубопроводы (левый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4402684 замена: 4485411 | Шланг | 1 |
| 01 | 4485411 | Шланг | 1 |
| 26 | 4402675 замена: 4477015 | Шланг | 1 |
| 26 | 4477015 | Шланг | 1 |
| 31 | 4405750 замена: 4485419 | Шланг | 1 |
| 31 | 4485419 | Шланг | 1 |
| 32 | 4192035 | Зажим | 1 |
| 33 | J011020 | Болт с шайбой | 1 |
| 33 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 37 | 9750066 | Трубка | 1 |
| 38 | 9750067 | Трубка | 1 |
| 39 | 9756944 | Трубка | 2 |
| 40 | 9757519 | Трубка | 2 |
| 40 | 9769191 | Трубка | 1 |
| 41 | 4221287 | Адаптер | 5 |
| 42 | 4154658 | Угловой штуцер | 1 |
| 43 | 4053593 | Хомут трубки | 7 |
| 43 | 4053593 | Хомут трубки | 8 |
| 44 | J011040 | Болт с шайбой | 7 |
| 44 | J271040 замена: J901040 | Болт с шайбой | 7 |
| 44 | J271045 | Болт с шайбой | 7 |
| 44 | J271045 | Болт с шайбой | 8 |
| 44A | J901045 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 4182658 | Угловой штуцер | 2 |
| 45 | 4221287 | Адаптер | 4 |
| 47 | 4405904 замена: 4485423 | Шланг | 1 |
| 47 | 4485423 | Шланг | 1 |
| 48 | 4405906 замена: 4485298 | Шланг | 1 |
| 48 | 4485298 | Шланг | 1 |
| 50 | 4402686 замена: 4485422 | Шланг | 1 |
| 50 | 4485422 | Шланг | 1 |
| 51 | 4402687 замена: 4485426 | Шланг | 1 |
| 51 | 4485426 | Шланг | 1 |
| 52 | 4190263 | Зажим | 2 |
| 53 | J011025 | Болт с шайбой | 2 |
| 53 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 56 | 4402678 замена: 4485400 | Шланг | 2 |
| 56 | 4485400 | Шланг | 2 |
| 56 | 4479617 | Шланг | 2 |
| 58 | 4192034 | Зажим | 1 |
| 59 | J011020 | Болт с шайбой | 1 |
| 59 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 62 | 4335611 | Масляный радиатор | 1 |
| 63 | J020820 | Болт с шайбой | 4 |
| 63 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 64 | 4367564 | Унион S | 2 |
| 68 | 9750302 | Трубка | 1 |
| 69 | 9750303 | Трубка | 1 |
| 72 | 4402020 | Хомут | 2 |
| 73 | J011255 | Болт с шайбой | 2 |
| 73 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 74 | 4221278 | Адаптер | 2 |
| 75 | 4221287 | Адаптер | 2 |
| 81 | 9769192 | Трубка | 1 |
| 82 | 9769193 | Трубка | 1 |
| 83 | 9769194 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
