Трубопроводы системы смазки (стрела): 1 (экскаватор) — HITACHI EX5500-5

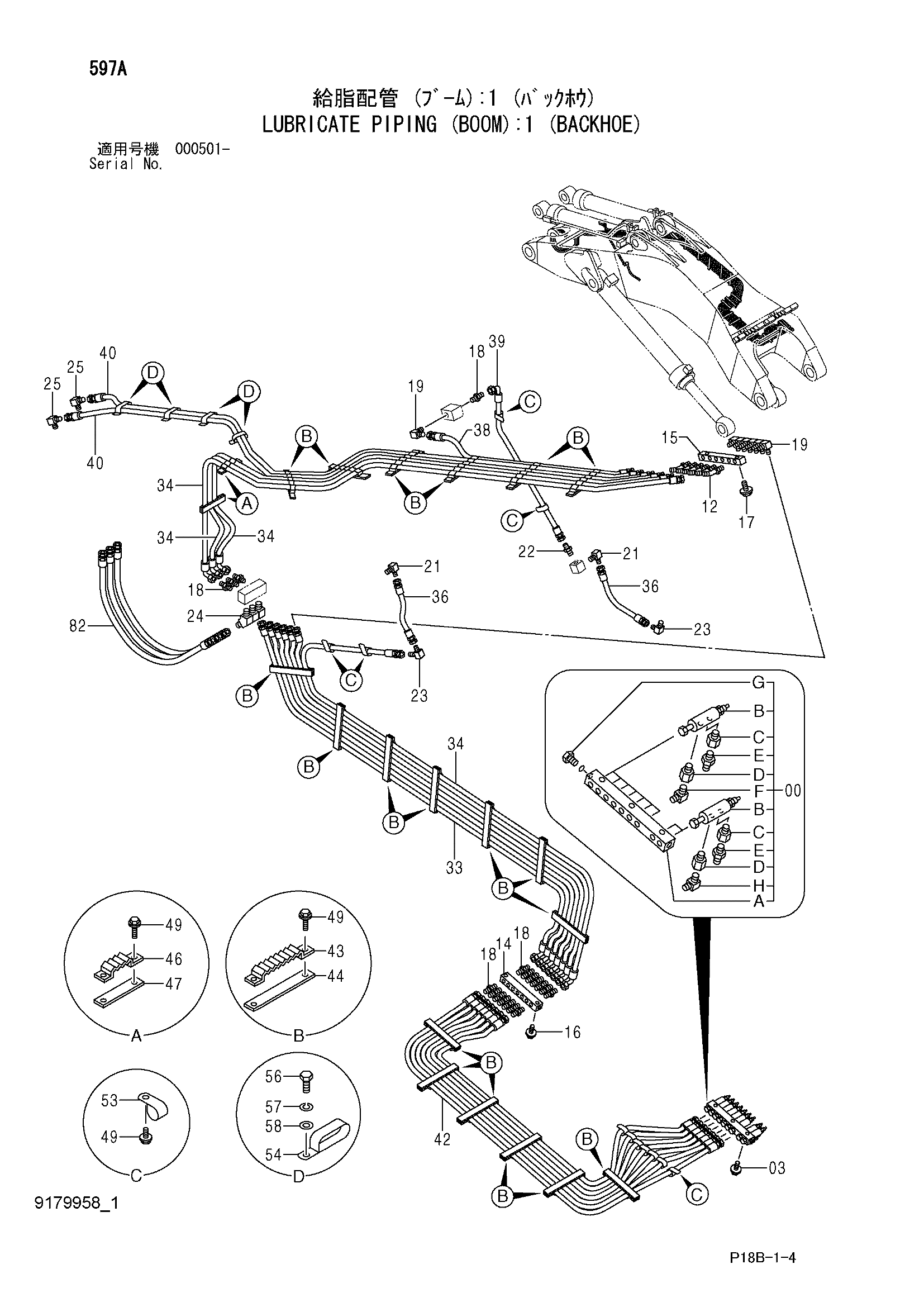

Заводская схема «Трубопроводы системы смазки (стрела): 1 (экскаватор)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4419797	Клапан	1
00B	4182051	Клапан	9
00C	4191349	Адаптер	9
00D	4253567	Адаптер	9
00E	J75481	Пресс-маслёнка	9
00F	4215652	Угловой штуцер	7
00G	4092534	Пробка	1
00G1	4509180	Уплотнительное кольцо	1
00H	4154656	Угловой штуцер	2
03	J010845	Болт с шайбой	3
03	J260845 замена: J900845	Болт с шайбой	3
12	4157919	Угловой штуцер	6
14	4419800	Блок	1
15	4419801	Блок	1
16	J021055	Болт с шайбой	2
16	J271055 замена: J901055	Болт с шайбой	2
17	J021065	Болт с шайбой	2
17	J271065 замена: J901065	Болт с шайбой	2
18	4215650	Адаптер	18
19	4154657	Угловой штуцер	7
21	4154656	Угловой штуцер	2
22	4215648	Адаптер	2
23	4154655	Угловой штуцер	2
24	4231245	Угловой штуцер	3
25	4215652	Угловой штуцер	2
33	4420051	Нейлоновый шланг	6
34	4420052	Нейлоновый шланг	4
36	4269794	Шланг	2
38	4282620	Нейлоновый шланг (11)	1
39	4285126	Нейлоновый шланг (L30)	1
40	4420053	Нейлоновый шланг	2
43	9727639	Хомут шланга	19
44	9727637	Пластина	19
46	9727638	Хомут шланга	2
47	9727636	Пластина	2
49	J021025	Болт с шайбой	48
49	J271025 замена: J901025	Болт с шайбой	48
53	4190253	Зажим	11
54	4190282	Зажим	4
56	J901020	Болт	9
57	A590910	Пружинная шайба	9
58	A590110	Плоская шайба	9
82	4269807	Шланг	3
