Пилотные гидролинии (левый): 1 — HITACHI EX5500-5

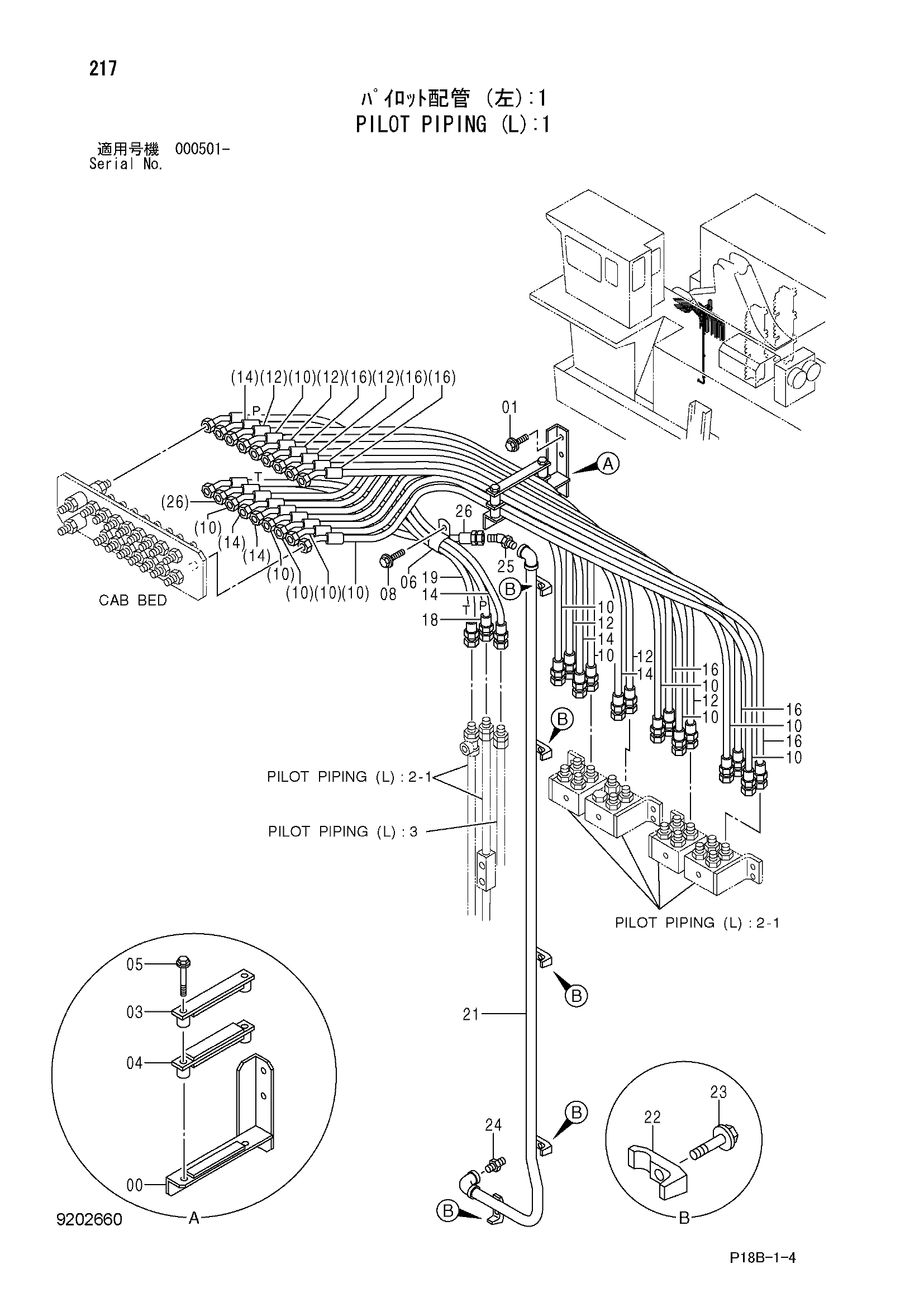

Заводская схема «Пилотные гидролинии (левый): 1» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8071808 | Кронштейн | 1 |
| 01 | J011020 | Болт с шайбой | 2 |
| 01 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 03 | 9750306 замена: 9761794 | Хомут | 1 |
| 03 | 9761794 | Хомут | 1 |
| 04 | 9750307 замена: 9761795 | Хомут | 1 |
| 04 | 9761795 | Хомут | 1 |
| 05 | J011090 | Болт с шайбой | 2 |
| 05 | J271090 замена: J901090 | Болт с шайбой | 2 |
| 06 | 4193848 | Зажим | 1 |
| 08 | J011025 | Болт с шайбой | 1 |
| 08 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 10 | 4402629 | Шланг | 6 |
| 12 | 4402630 | Шланг | 3 |
| 14 | 4402631 | Шланг | 3 |
| 16 | 4402632 | Шланг | 3 |
| 18 | 4411529 | Шланг (P) | 1 |
| 19 | 4411625 | Шланг (T) | 1 |
| 21 | 8079392 | Трубка | 1 |
| 22 | 4138227 | Хомут трубки | 5 |
| 23 | J011040 | Болт с шайбой | 5 |
| 23 | J271040 замена: J901040 | Болт с шайбой | 5 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852233 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4332596 | Шланг (B1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
