Кабина платформа — HITACHI EX5500-5

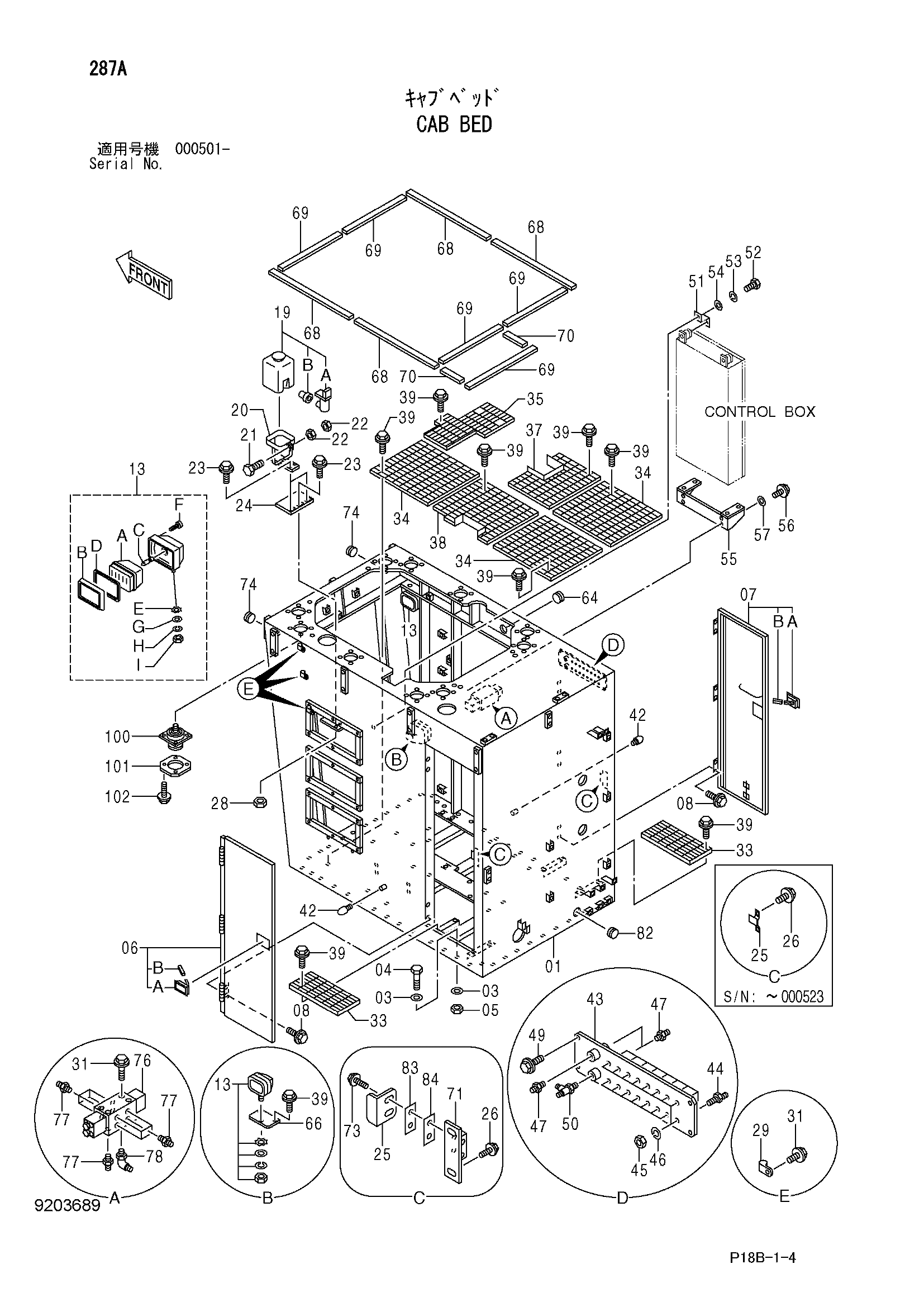

Заводская схема «Кабина платформа» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5008557 | Платформа | 1 |
| 03 | 4249324 | Шайба | 100 |
| 04 | J901245 | Болт | 50 |
| 05 | M660012 | U-образная гайка | 50 |
| 06 | 4399181 | Дверь | 1 |
| 06A | 4616963 | Блокировка (левый) | 1 |
| 06B | 4364651 | Резиновая прокладка | 1 |
| 07 | 4399196 | Дверь | 1 |
| 07A | 4616982 | Блокировка (правый) | 1 |
| 07B | 4364651 | Резиновая прокладка | 1 |
| 08 | J020820 | Болт с шайбой | 12 |
| 08 | J260820 замена: J900820 | Болт с шайбой | 12 |
| 13 | 4336570 | Фара | 2 |
| 13A | 4326801 | Ленс блок | 1 |
| 13B | 4326802 | Рама | 1 |
| 13C | 4285648 | Лампа | 1 |
| 13D | 4326803 | Прокладка | 1 |
| 13E | 4307026 | Шайба | 1 |
| 13F | 4307027 | Винт | 4 |
| 13G | A590114 | Плоская шайба | 1 |
| 13H | A590914 | Пружинная шайба | 1 |
| 13I | J952014 | Гайка | 1 |
| 19 | 4325519 | Бак воды | 2 |
| 19A | 4326095 | Гидромотор | 1 |
| 19B | 4386343 | Манжета | 1 |
| 20 | 8022543 | Кронштейн | 2 |
| 21 | J900640 | Болт | 2 |
| 22 | M500605 | Гайка | 4 |
| 23 | J011025 | Болт с шайбой | 6 |
| 23 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 24 | 9747487 | Кронштейн | 1 |
| 25 | 9746777 замена: 4639520 | Ограничитель | 2 |
| 25 | 4639520 | Ограничитель | 2 |
| 26 | J010816 | Болт с шайбой | 4 |
| 26 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 28 | J950010 | Гайка | 2 |
| 29 | 4205358 | Зажим | 3 |
| 31 | J011020 | Болт с шайбой | 7 |
| 31 | J271020 замена: J901020 | Болт с шайбой | 7 |
| 33 | 8071649 | Ступень | 2 |
| 34 | 8071650 | Ступень | 3 |
| 35 | 8084974 | Ступень | 1 |
| 37 | 7034324 | Ступень | 1 |
| 38 | 7041448 | Ступень | 1 |
| 39 | J031035 | Болт с шайбой | 36 |
| 39 | J281035 замена: J901035 | Болт с шайбой | 36 |
| 42 | 4371411 | Ограничитель резиновый | 2 |
| 43 | 8071801 | Панель | 1 |
| 44 | 4202532 | Адаптер | 16 |
| 45 | 4202531 | Гайка | 16 |
| 46 | A590914 | Пружинная шайба | 16 |
| 47 | 4210361 | Адаптер | 3 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | J021035 | Болт с шайбой | 4 |
| 49 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 50 | 4303003 | Тройник | 1 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 9747854 | Кронштейн | 2 |
| 52 | J901435 | Болт | 2 |
| 53 | A590914 | Пружинная шайба | 2 |
| 54 | A590114 | Плоская шайба | 2 |
| 55 | 8068187 | Кронштейн | 1 |
| 56 | J011230 | Болт с шайбой | 4 |
| 56 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 57 | A590112 | Плоская шайба | 4 |
| 64 | 4150707 | Резиновая прокладка | 1 |
| 66 | 4422175 | Пластина | 2 |
| 68 | 4434903 | Резиновая прокладка | 4 |
| 69 | 4434904 | Резиновая прокладка | 5 |
| 70 | 4434905 | Резиновая прокладка | 2 |
| 71 | 9764678 | Кронштейн | 2 |
| 73 | J260830 | Болт с шайбой | 4 |
| 73A | J900830 | Болт | 1 |
| 73B | A590108 | Плоская шайба | 1 |
| 74 | 445100 | Резиновая втулка | 2 |
| 76 | 4187564 | Клапан | 1 |
| 77 | 4200467 | Адаптер | 9 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 78 | 4156434 | Угловой штуцер | 1 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 82 | 4087462 | Резиновая втулка | 1 |
| 83 | 4639523 | Регулировочная шайба 1.6mm | 6 |
| 84 | 4639524 | Регулировочная шайба 3.2mm | 2 |
| 100 | 4432521 замена: 4487869 | Резиновая подушка | 10 |
| 100 | 4487869 | Резиновая подушка | 10 |
| 101 | 4433119 | Пластина | 10 |
| 102 | J011245 | Болт с шайбой | 40 |
| 102 | J271245 замена: J901245 | Болт с шайбой | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
