Обратные трубопроводы (центральный): 1-1 — HITACHI EX5500-5

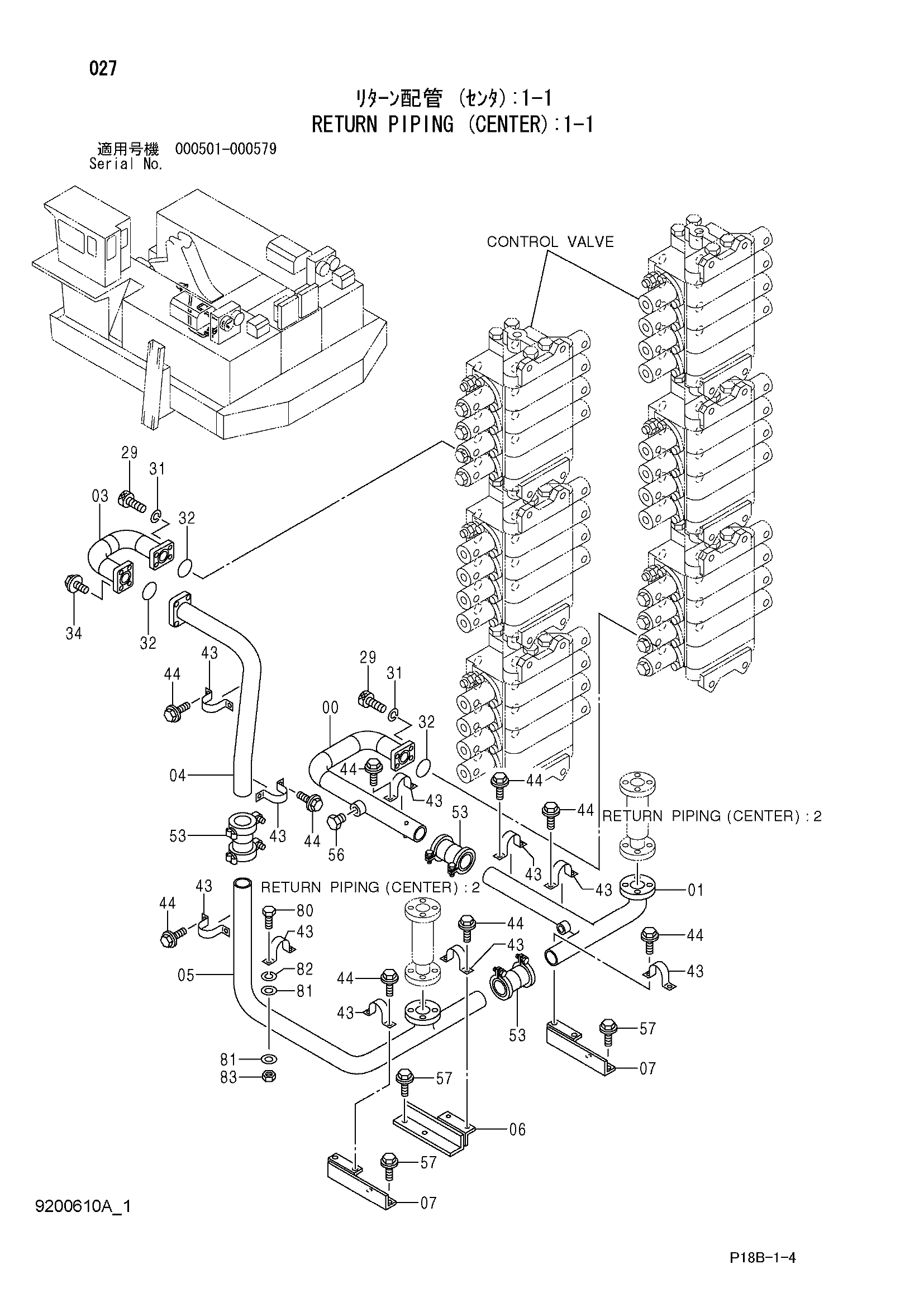

Заводская схема «Обратные трубопроводы (центральный): 1-1» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085398 | Трубка | 1 |
| 01 | 8071450 | Трубка | 1 |
| 03 | 8085397 | Трубка | 1 |
| 04 | 8071449 | Трубка | 1 |
| 05 | 7034241 | Трубка | 1 |
| 06 | 8071654 | Кронштейн | 1 |
| 07 | 9756788 | Кронштейн | 2 |
| 29 | M341445 | Болт с внутренним шестигранником | 8 |
| 31 | A590914 | Пружинная шайба | 8 |
| 32 | 4153541 | Уплотнительное кольцо | 3 |
| 34 | J011240 | Болт с шайбой | 4 |
| 34 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 43 | 4000909 | Хомут трубки | 10 |
| 44 | J011030 | Болт с шайбой | 18 |
| 44 | J271030 замена: J901030 | Болт с шайбой | 18 |
| 53 | 4071215 | Муфта | 3 |
| 56 | A885000 | Пробка | 1 |
| 56A | 970860 | Уплотнительное кольцо | 1 |
| 57 | J021020 | Болт с шайбой | 6 |
| 57 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 80 | J901030 | Болт | 2 |
| 81 | J217083 | Шайба | 4 |
| 82 | A590910 | Пружинная шайба | 2 |
| 83 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
