Крыло (правый) — HITACHI EX5500-5

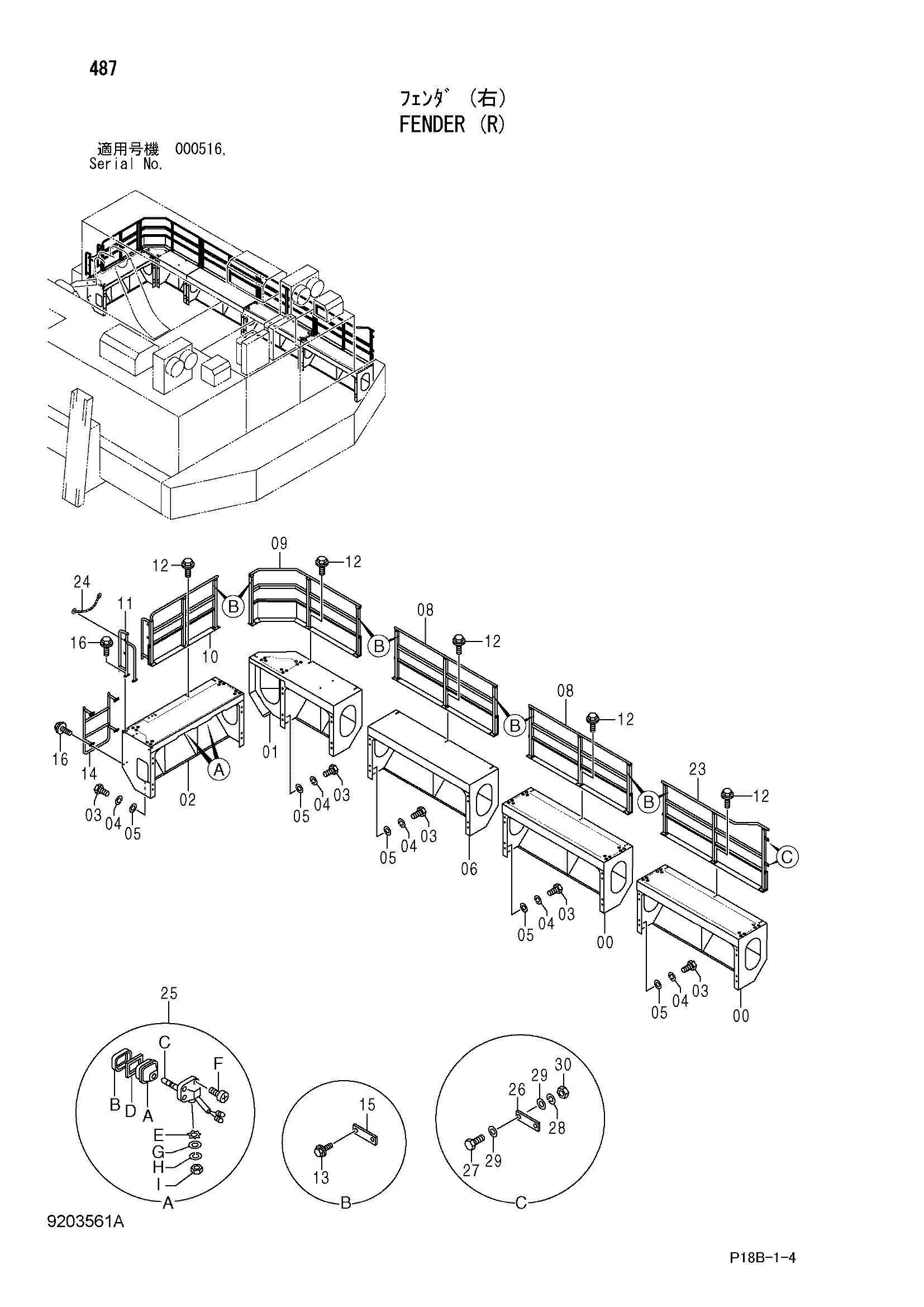

Заводская схема «Крыло (правый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009254 | Крыло | 2 |
| 01 | 5009256 | Крыло | 1 |
| 02 | 5009258 | Крыло | 1 |
| 03 | J931640 | Болт | 40 |
| 04 | A590916 | Пружинная шайба | 40 |
| 05 | J217085 | Шайба | 40 |
| 06 | 5009257 | Крыло | 1 |
| 08 | 7045439 | Защитный кожух | 2 |
| 09 | 6022333 | Защитный кожух | 1 |
| 10 | 7045442 | Защитный кожух | 1 |
| 11 | 8094593 | Поручень | 1 |
| 12 | J271240 | Болт с шайбой | 30 |
| 12A | J901240 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J281235 | Болт с шайбой | 8 |
| 13A | J901235 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 14 | 8094594 | Поручень | 1 |
| 15 | 4614231 | Пластина | 4 |
| 16 | J271240 | Болт с шайбой | 12 |
| 16A | J901240 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 23 | 7045443 | Защитный кожух | 1 |
| 24 | 4446902 | Цепь | 2 |
| 25 | 4336570 | Фара | 2 |
| 25A | 4326801 | Ленс блок | 1 |
| 25B | 4326802 | Рама | 1 |
| 25C | 4285648 | Лампа | 1 |
| 25D | 4326803 | Прокладка | 1 |
| 25E | 4307026 | Шайба | 1 |
| 25F | 4307027 | Винт | 1 |
| 25G | A590114 | Плоская шайба | 1 |
| 25H | A590914 | Пружинная шайба | 1 |
| 25I | J952014 | Гайка | 1 |
| 26 | 4364672 | Пластина | 2 |
| 27 | J901240 | Болт | 4 |
| 28 | A590912 | Пружинная шайба | 4 |
| 29 | 4249324 | Шайба | 8 |
| 30 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
