Трубопроводы системы смазки (опорно-поворотное устройство): 3 — HITACHI EX5500-5

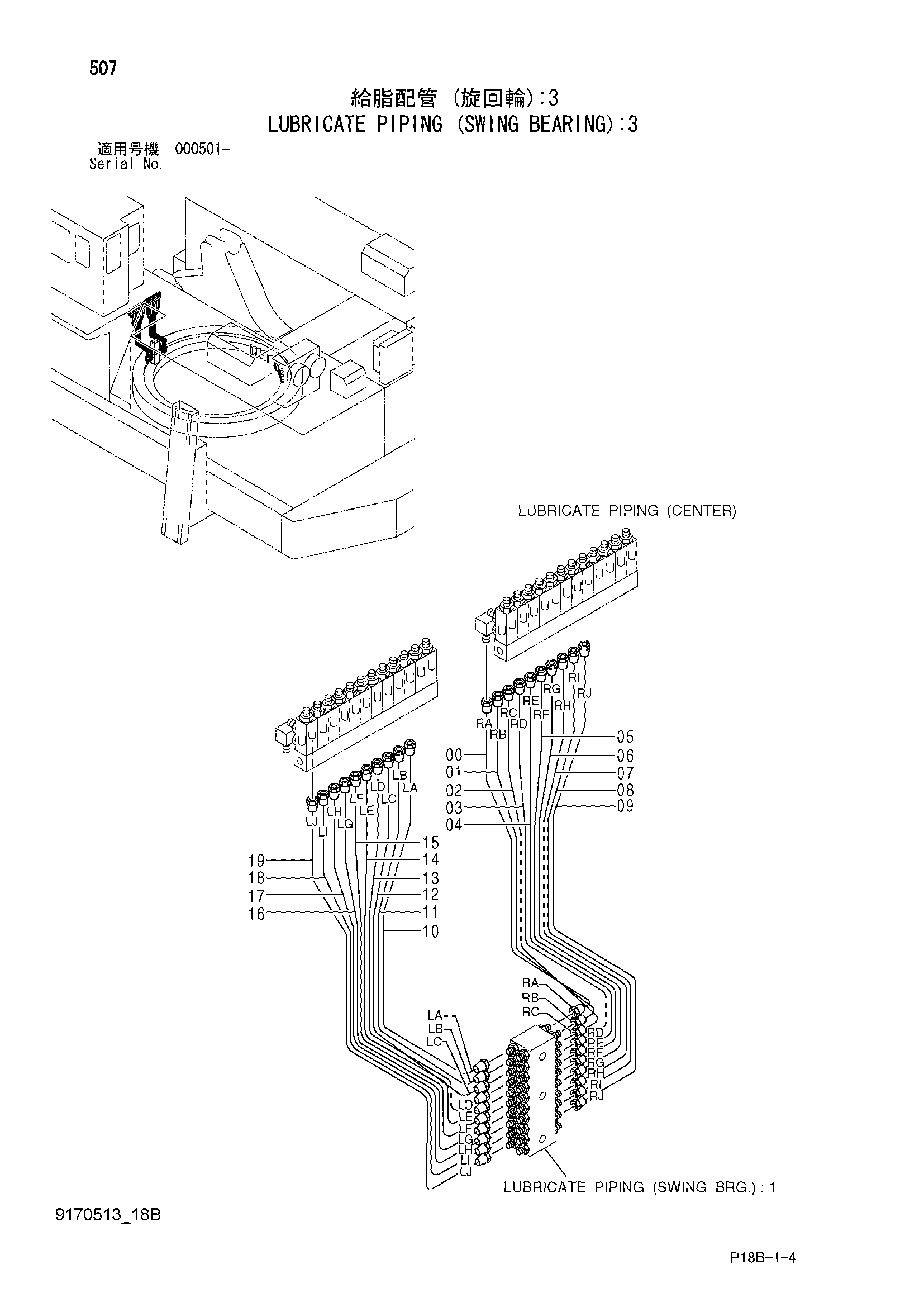

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство): 3» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4401181 | Трубка (RA) | 1 |
| 01 | 4401182 | Трубка (RB) | 1 |
| 02 | 4401183 | Трубка (RC) | 1 |
| 03 | 4401184 | Трубка (RD) | 1 |
| 04 | 4401185 | Трубка (RE) | 1 |
| 05 | 4401186 | Трубка (RF) | 1 |
| 06 | 4401187 | Трубка (RG) | 1 |
| 07 | 4401188 | Трубка (RH) | 1 |
| 08 | 4401189 | Трубка (RI) | 1 |
| 09 | 4401190 | Трубка (RJ) | 1 |
| 10 | 4401191 | Трубка (LA) | 1 |
| 11 | 4401192 | Трубка (LB) | 1 |
| 12 | 4401193 | Трубка (LC) | 1 |
| 13 | 4401194 | Трубка (LD) | 1 |
| 14 | 4401195 | Трубка (LE) | 1 |
| 15 | 4401196 | Трубка (LF) | 1 |
| 16 | 4401197 | Трубка (LG) | 1 |
| 17 | 4401198 | Трубка (LH) | 1 |
| 18 | 4401199 | Трубка (LI) | 1 |
| 19 | 4401200 | Трубка (LJ) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
