Дискхарге освещение — HITACHI EX5500-5

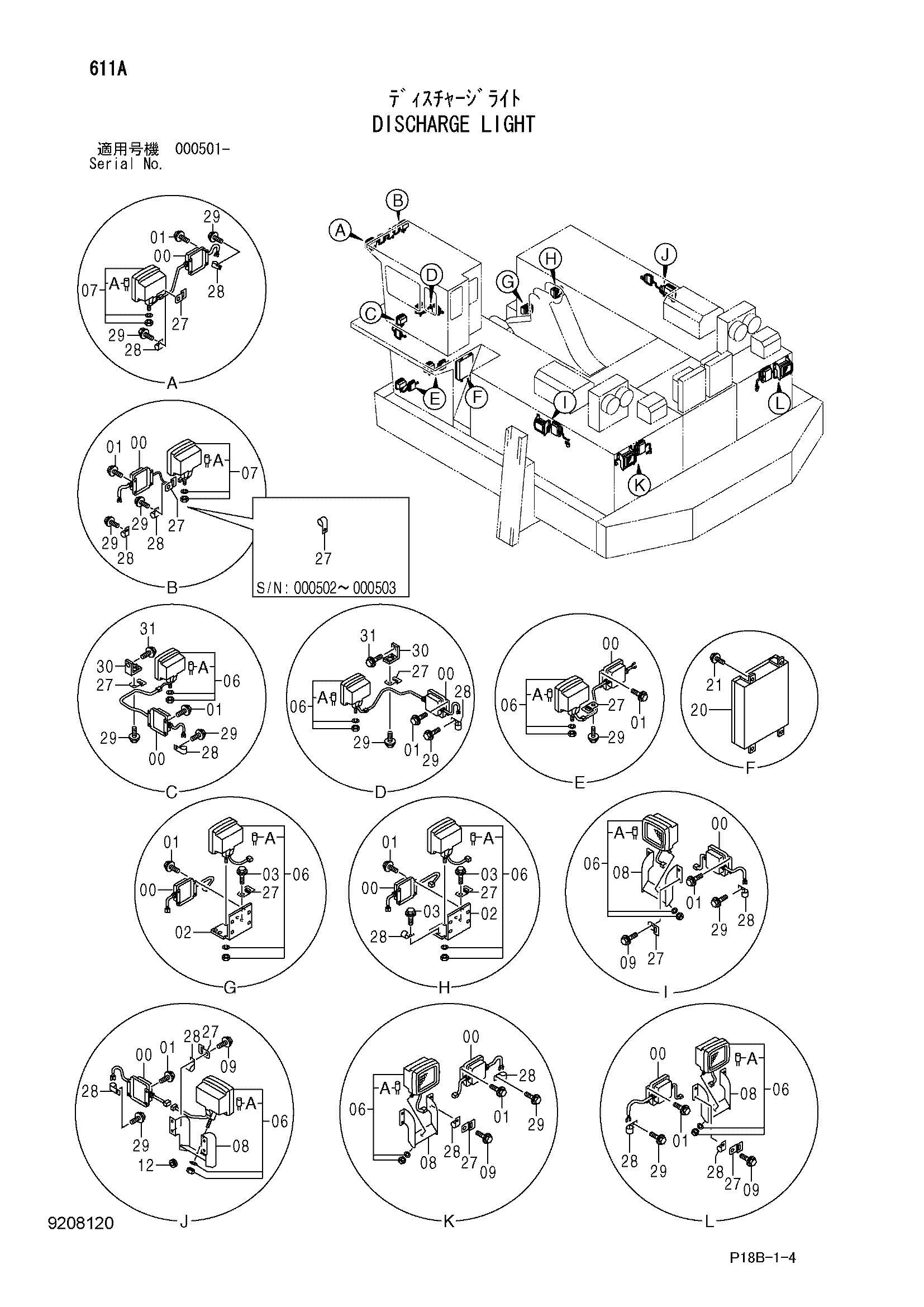

Заводская схема «Дискхарге освещение» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4426238 замена: 4478092 | Блок управление | 12 |
| 00 | 4478092 | Блок управление | 12 |
| 01 | J010816 | Болт с шайбой | 44 |
| 01 | J260816 замена: J900816 | Болт с шайбой | 44 |
| 02 | 3086315 | Кронштейн | 2 |
| 03 | J021225 | Болт с шайбой | 8 |
| 03 | J271225 замена: J901225 | Болт с шайбой | 8 |
| 06 | 4426235 замена: 4478093 | Фонарь воркинг | 10 |
| 06 | 4478093 | Фонарь воркинг | 10 |
| 06A | 4439392 | Лампа | 1 |
| 07 | 4426236 замена: 4478094 | Фонарь | 2 |
| 07 | 4478094 | Фонарь | 2 |
| 07A | 4439392 | Лампа | 1 |
| 08 | 8059828 | Кронштейн | 4 |
| 09 | J021030 | Болт с шайбой | 16 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 16 |
| 12 | 4156881 | Резиновая втулка | 1 |
| 20 | 4426231 | Короб управление | 1 |
| 21 | J021025 | Болт с шайбой | 4 |
| 21 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 27 | 4190253 | Зажим | 12 |
| 27 | 4448037 | Кронштейн | 12 |
| 28 | 4190261 | Зажим | 17 |
| 29 | J021025 | Болт с шайбой | 17 |
| 29 | J271025 замена: J901025 | Болт с шайбой | 17 |
| 30 | 9749843 | Кронштейн | 2 |
| 31 | J021030 | Болт с шайбой | 2 |
| 31 | J271030 замена: J901030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
