Реле панель — HITACHI EX5500-5

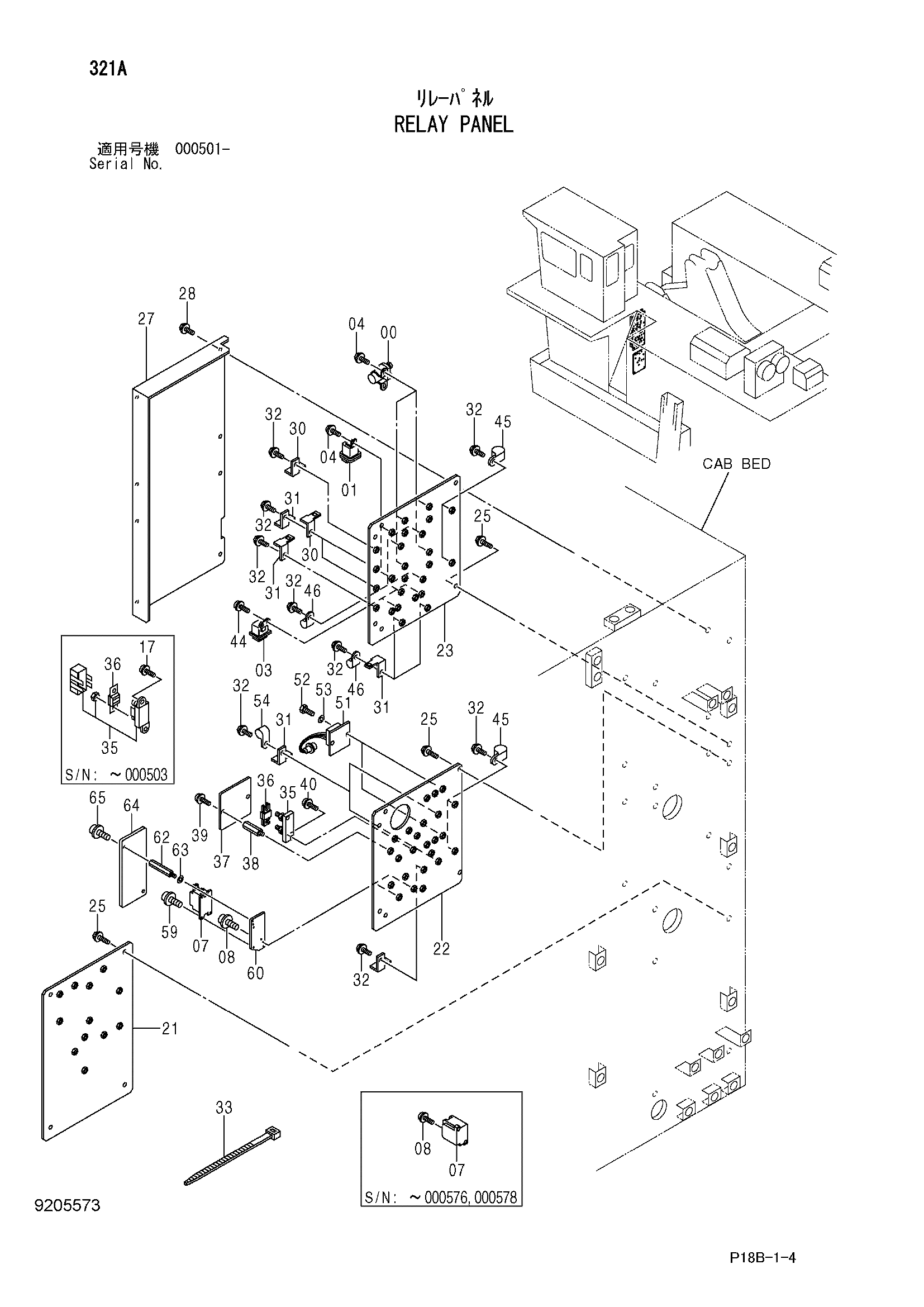

Заводская схема «Реле панель» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4287277 | Реле | 4 |
| 01 | 4275750 | Реле защитный | 2 |
| 03 | 4352729 | Реле | 2 |
| 04 | J020616 | Болт с шайбой | 10 |
| 04 | J260616 замена: J900616 | Болт с шайбой | 10 |
| 07 | 4447056 замена: 4679292 | Реле | 2 |
| 07 | 4679292 | Реле | 2 |
| 08 | J460525 | Винт с шайбой | 4 |
| 17 | J460514 | Винт с шайбой | 8 |
| 21 | 8085650 | Панель | 1 |
| 22 | 8085414 | Панель | 1 |
| 23 | 8085415 | Панель | 1 |
| 25 | J031025 | Болт с шайбой | 12 |
| 25 | J281025 замена: J901025 | Болт с шайбой | 12 |
| 27 | 3094290 | Крышка | 1 |
| 28 | J031030 | Болт с шайбой | 8 |
| 28 | J281030 замена: J901030 | Болт с шайбой | 8 |
| 30 | 4257159 | Кронштейн | 4 |
| 31 | 4336875 | Кронштейн | 12 |
| 32 | J021025 | Болт с шайбой | 18 |
| 32 | J271025 замена: J901025 | Болт с шайбой | 18 |
| 33 | 4055311 | Ленточный зажим | 6 |
| 35 | 4447405 | Держатель предохранитель | 2 |
| 35 | 4473850 | Держатель предохранитель | 2 |
| 36 | 4447271 | Предохранитель (250A) | 2 |
| 36 | 4474692 | Предохранитель (400A) | 2 |
| 37 | 4479575 | Крышка | 1 |
| 38 | 4476401 | Болт | 2 |
| 39 | J460620 | Винт с шайбой | 2 |
| 40 | J460520 | Винт с шайбой | 4 |
| 44 | J460514 | Винт с шайбой | 4 |
| 45 | 4190264 | Зажим | 4 |
| 46 | 4190253 | Зажим | 8 |
| 51 | 4447256 замена: 4613384 | Таймер | 2 |
| 51 | 4613384 | Таймер | 2 |
| 52 | J900816 | Болт | 4 |
| 53 | A590908 | Пружинная шайба | 4 |
| 54 | 4190277 | Зажим | 2 |
| 59 | J460516 | Винт с шайбой | 6 |
| 60 | 4679259 | Пластина | 2 |
| 62 | 4686196 | Болт | 4 |
| 63 | J222006 | Шайба | 4 |
| 64 | 4679341 | Пластина | 2 |
| 65 | J460620 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
