Задний монитор — HITACHI EX5500-5

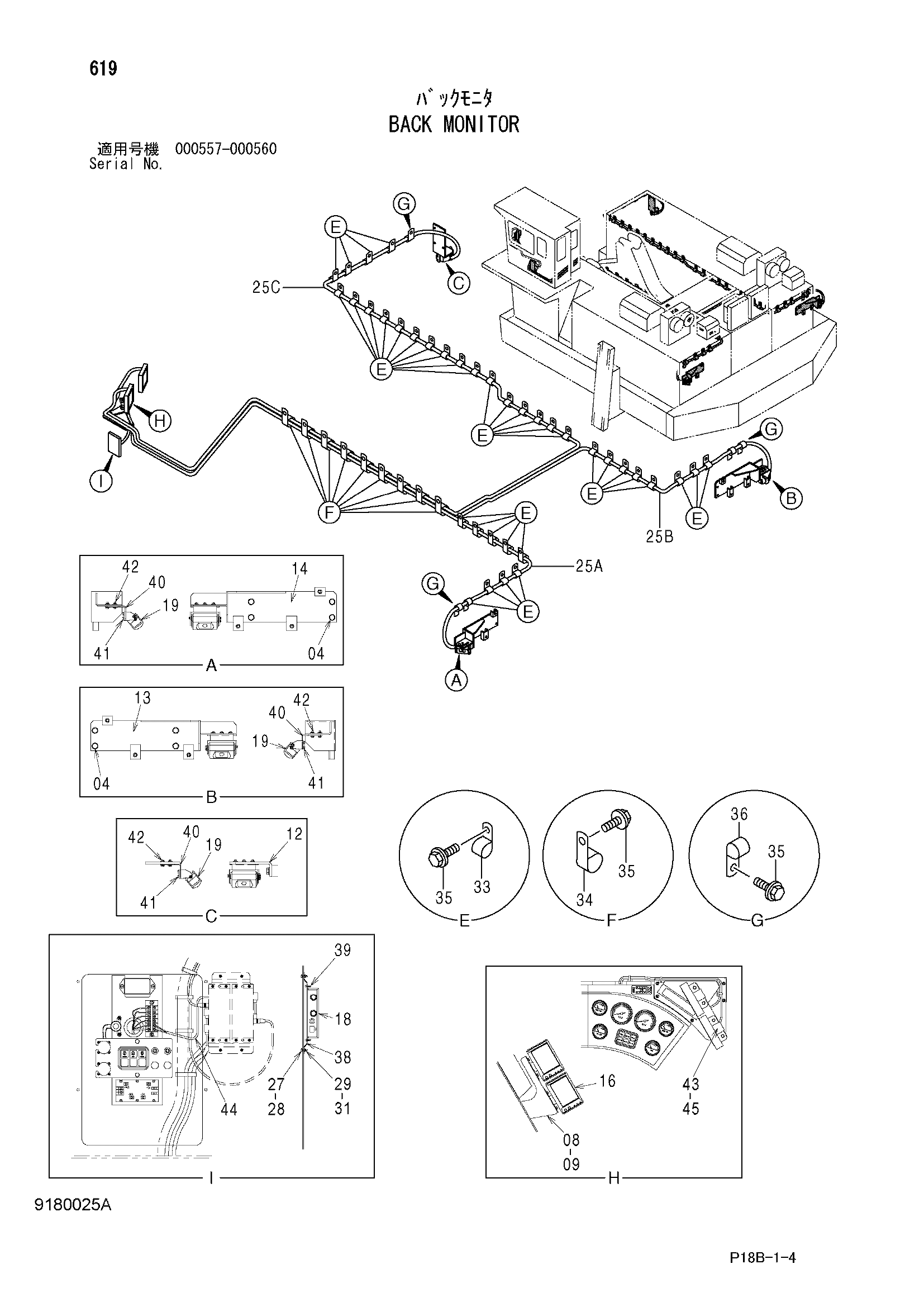

Заводская схема «Задний монитор» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J021035 | Болт с шайбой | 8 |
| 04 | J271035 замена: J901035 | Болт с шайбой | 8 |
| 08 | 7052801 | Кронштейн | 1 |
| 09 | J450616 | Винт с шайбой | 5 |
| 12 | 3088635 | Кронштейн | 1 |
| 13 | 8077961 | Кронштейн | 1 |
| 14 | 8077959 | Кронштейн | 1 |
| 16 | 4674173 | Монитор | 2 |
| 18 | 4674174 | Контроллер | 2 |
| 19 | 4660608 | Камера | 3 |
| 25A | 4665698 | Жгут проводов | 1 |
| 25B | 4670760 | Жгут проводов | 1 |
| 25C | 4670759 | Жгут проводов | 1 |
| 27 | M430416 | Винт | 4 |
| 28 | A590104 | Плоская шайба | 8 |
| 29 | A590904 | Пружинная шайба | 4 |
| 31 | M500403 | Гайка | 4 |
| 33 | 4190261 | Зажим | 38 |
| 34 | 4190277 | Зажим | 9 |
| 35 | J271020 | Болт с шайбой | 50 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4190274 | Зажим | 3 |
| 38 | 4670755 | Пластина | 1 |
| 39 | J460312 | Винт с шайбой | 8 |
| 40 | 4659177 | Кронштейн | 3 |
| 41 | J460510 | Винт с шайбой | 9 |
| 42 | A590108 | Плоская шайба | 9 |
| 43 | 4675307 | Стойка | 2 |
| 44 | 4675483 | Жгут проводов | 2 |
| 45 | J680616 | Винт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
