Пол (нижний): 1 — HITACHI EX5500-5

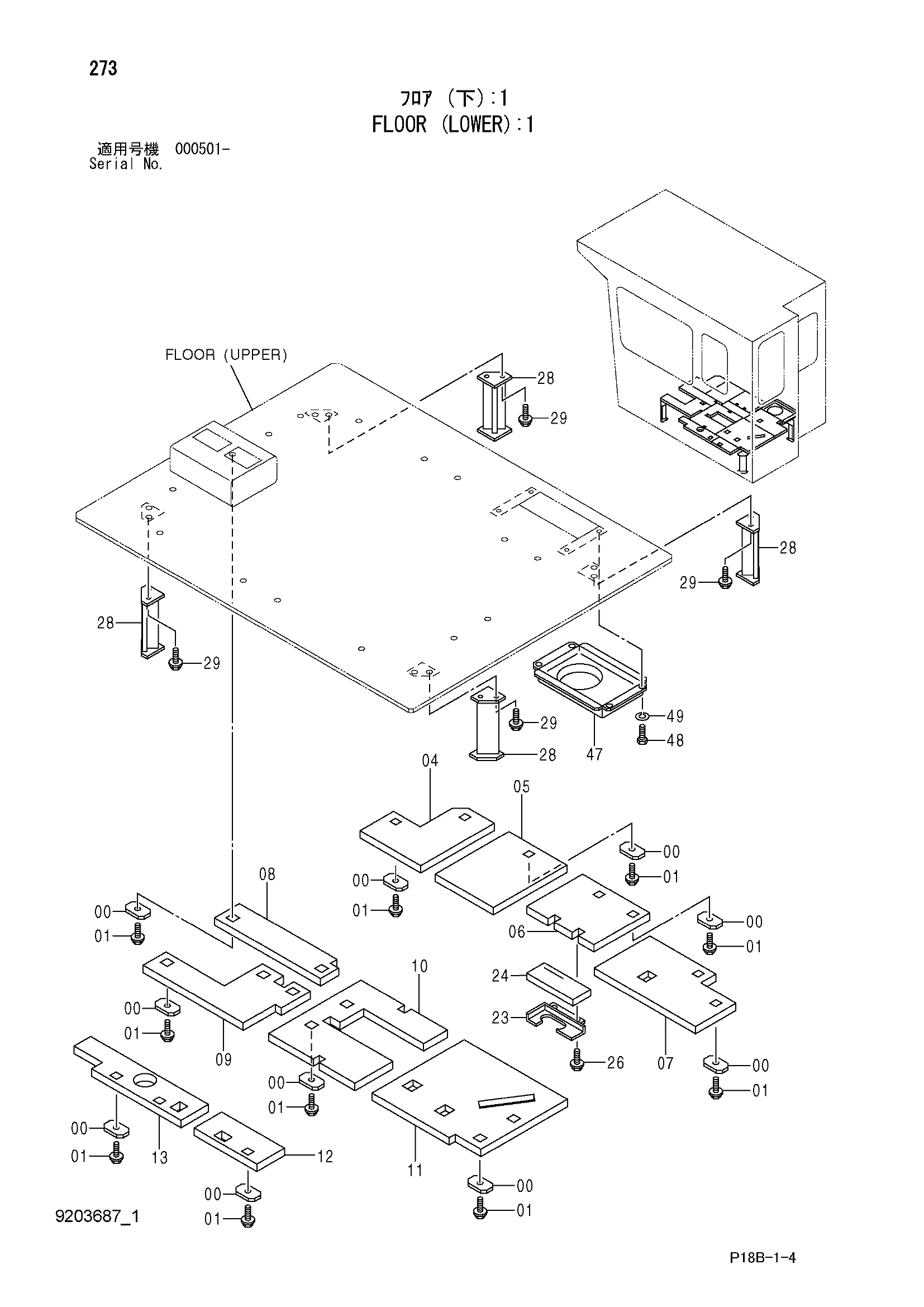

Заводская схема «Пол (нижний): 1» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4342861 | Пластина | 19 |
| 01 | J011025 | Болт с шайбой | 19 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 19 |
| 04 | 4433145 | Стекловата | 1 |
| 05 | 4433144 | Стекловата | 1 |
| 06 | 4433143 | Стекловата | 1 |
| 07 | 4433142 | Стекловата | 1 |
| 08 | 4358201 | Стекловата | 1 |
| 09 | 4358202 | Стекловата | 1 |
| 10 | 4358203 | Стекловата | 1 |
| 11 | 4433141 | Стекловата | 1 |
| 12 | 4433140 | Стекловата | 1 |
| 13 | 4433139 | Стекловата | 1 |
| 23 | 8061041 | Кронштейн | 1 |
| 24 | 4344435 | Резиновая прокладка | 1 |
| 26 | J011025 | Болт с шайбой | 2 |
| 26 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 28 | 8057853 | Кронштейн | 4 |
| 29 | J021035 | Болт с шайбой | 8 |
| 29 | J271035 замена: J901035 | Болт с шайбой | 8 |
| 47 | 8079202 | Воздуховод | 1 |
| 48 | J901016 | Болт | 4 |
| 49 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
