Основные гидролинии: 1-1 (экскаватор) — HITACHI EX5500-5

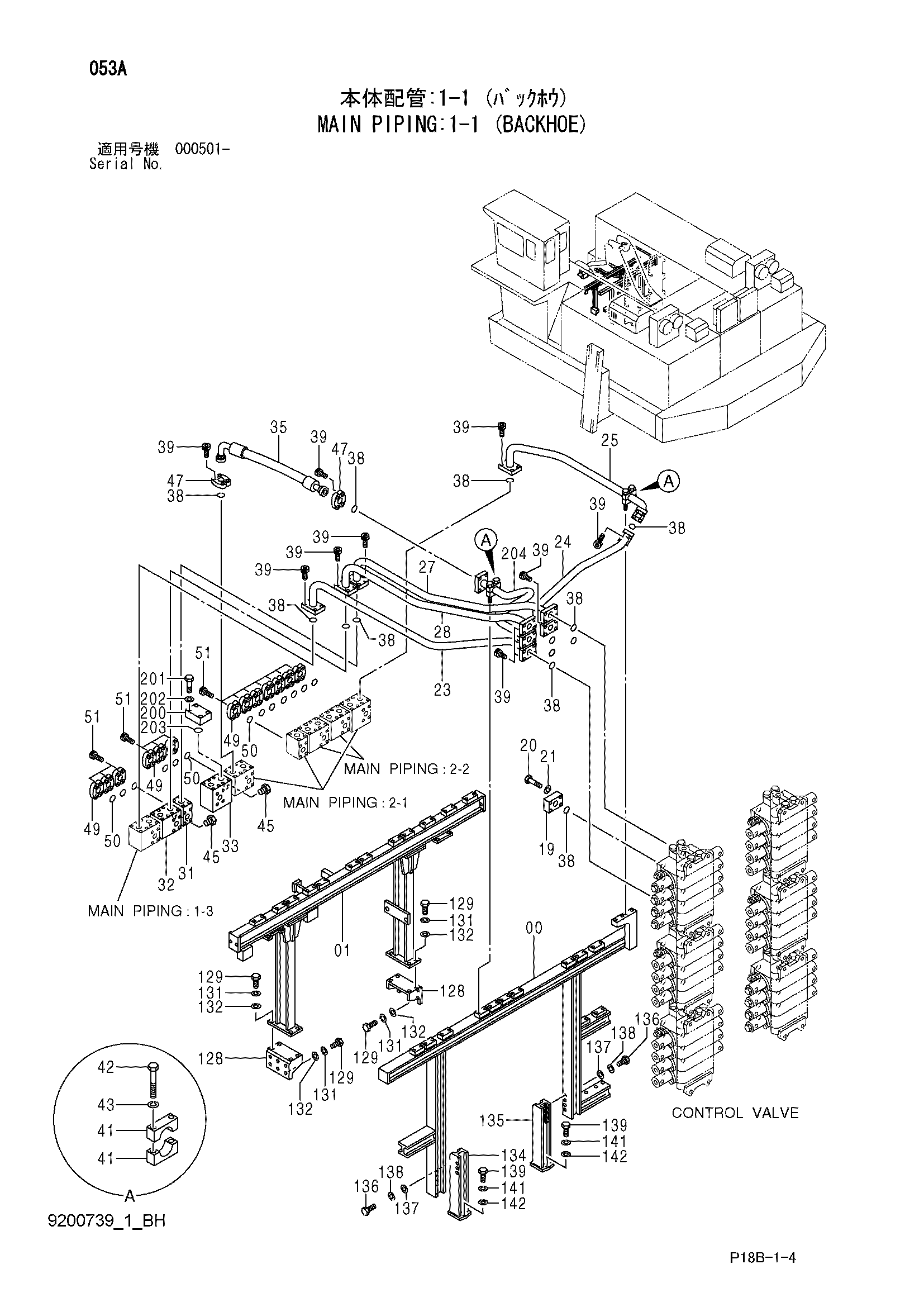

Заводская схема «Основные гидролинии: 1-1 (экскаватор)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034045 | Опора | 1 |
| 01 | 7035706 замена: 6022944 | Опора | 1 |
| 01 | 6022944 | Опора | 1 |
| 19 | 3031029 | Крышка | 1 |
| 20 | J932070 | Болт | 4 |
| 21 | A590920 | Пружинная шайба | 4 |
| 23 | 8070812 | Трубка | 1 |
| 24 | 8070811 | Трубка | 1 |
| 25 | 8071240 | Трубка | 1 |
| 27 | 8070809 | Трубка | 1 |
| 28 | 8070808 | Трубка | 1 |
| 31 | 3081192 | Блок | 1 |
| 32 | 3081193 | Блок | 1 |
| 33 | 3081194 | Блок | 1 |
| 35 | 4395601 | Шланг | 1 |
| 38 | 4510170 | Уплотнительное кольцо | 13 |
| 39 | M342065 | Болт с внутренним шестигранником | 48 |
| 41 | 4357265 | Хомут трубки | 4 |
| 42 | J901402 | Болт | 4 |
| 43 | A590914 | Пружинная шайба | 4 |
| 45 | 4154694 | Пробка | 2 |
| 45A | 4037888 | Уплотнительное кольцо | 1 |
| 47 | 4169565 | Разъёмный фланец | 4 |
| 49 | 4169565 | Разъёмный фланец | 26 |
| 50 | 4510170 | Уплотнительное кольцо | 13 |
| 51 | M342065 | Болт с внутренним шестигранником | 52 |
| 128 | 8072339 | Кронштейн | 2 |
| 129 | J932050 | Болт | 20 |
| 131 | A590920 | Пружинная шайба | 20 |
| 132 | 4018545 | Шайба | 20 |
| 134 | 8071018 | Опора | 1 |
| 135 | 8071307 | Опора | 1 |
| 136 | J901640 | Болт | 8 |
| 137 | A590116 | Плоская шайба | 8 |
| 138 | A590916 | Пружинная шайба | 8 |
| 139 | J932050 | Болт | 4 |
| 141 | A590920 | Пружинная шайба | 4 |
| 142 | 4018545 | Шайба | 4 |
| 200 | 3031029 | Крышка | 1 |
| 201 | J932070 | Болт | 4 |
| 202 | A590920 | Пружинная шайба | 4 |
| 203 | 4510170 | Уплотнительное кольцо | 1 |
| 204 | 8076381 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
