Трубопроводы системы смазки (центральный) — HITACHI EX5500-5

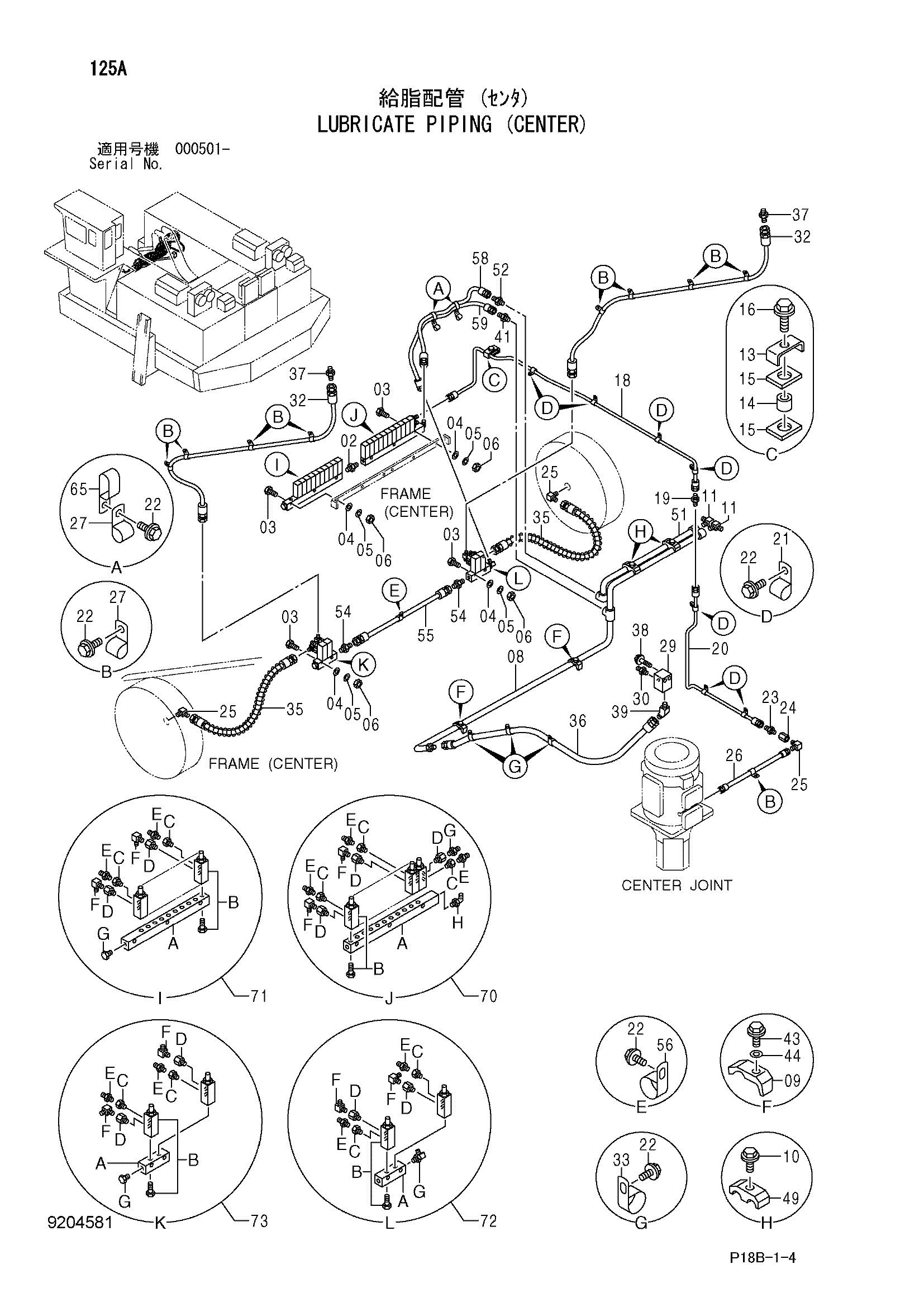

Заводская схема «Трубопроводы системы смазки (центральный)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4198472 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 2 |
| 03 | J900855 | Болт | 10 |
| 04 | 4343991 | Шайба | 10 |
| 05 | A590908 | Пружинная шайба | 10 |
| 06 | M500807 | Гайка | 10 |
| 08 | 8072376 | Трубка | 1 |
| 09 | 4053595 | Хомут трубки | 2 |
| 10 | J011255 | Болт с шайбой | 2 |
| 10 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 11 | 4156433 | Угловой штуцер | 2 |
| 13 | 4322591 | Хомут | 1 |
| 14 | 4322539 | Проставка | 1 |
| 15 | 4261215 | Резиновая прокладка | 1 |
| 16 | J011230 | Болт с шайбой | 1 |
| 16 | J271230 замена: J901230 | Болт с шайбой | 1 |
| 18 | 4461333 | Трубка | 1 |
| 19 | 4099282 | Адаптер | 1 |
| 20 | 4401180 | Трубка | 1 |
| 21 | 4190271 | Зажим | 7 |
| 22 | J011020 | Болт с шайбой | 20 |
| 22 | J271020 замена: J901020 | Болт с шайбой | 20 |
| 23 | 4122125 | Адаптер | 1 |
| 24 | 94-0675 | Разъём S | 1 |
| 25 | 4154656 | Угловой штуцер | 3 |
| 26 | 4356388 | Шланг | 1 |
| 27 | 4190253 | Зажим | 9 |
| 29 | 4352920 | Блок | 1 |
| 30 | 4221278 | Адаптер | 1 |
| 32 | 4461560 | Шланг | 2 |
| 33 | 4190264 | Зажим | 3 |
| 35 | 4461562 | Шланг | 2 |
| 36 | 4402191 | Шланг | 1 |
| 37 | 4154651 | Адаптер | 2 |
| 38 | J011075 | Болт с шайбой | 2 |
| 38 | J271075 замена: J901075 | Болт с шайбой | 2 |
| 39 | 4190248 | Угловой штуцер | 1 |
| 41 | 4215648 | Адаптер | 1 |
| 43 | J011250 | Болт с шайбой | 2 |
| 43 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 44 | A590112 | Плоская шайба | 2 |
| 49 | 4053596 | Хомут трубки | 2 |
| 51 | 9757304 | Трубка | 1 |
| 52 | 4215651 | Адаптер | 1 |
| 54 | 4200466 | Адаптер | 2 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4265815 | Шланг | 1 |
| 56 | 4190273 | Зажим | 1 |
| 58 | 4420049 | Шланг | 1 |
| 59 | 4305640 | Шланг | 1 |
| 65 | 4190282 | Зажим | 2 |
| 70 | 4467274 | Клапан | 1 |
| 70B | 4182051 | Клапан | 11 |
| 70C | 4191349 | Адаптер | 11 |
| 70D | 4253567 | Адаптер | 11 |
| 70E | J75481 | Пресс-маслёнка | 11 |
| 70F | 4097666 | Угловой штуцер | 10 |
| 70G | 4119986 | Адаптер | 1 |
| 70H | 4190244 | Угловой штуцер | 1 |
| 70H1 | 4509180 | Уплотнительное кольцо | 1 |
| 71 | 4467275 | Клапан | 1 |
| 71B | 4182051 | Клапан | 10 |
| 71C | 4191349 | Адаптер | 10 |
| 71D | 4253567 | Адаптер | 10 |
| 71E | J75481 | Пресс-маслёнка | 10 |
| 71F | 4097666 | Угловой штуцер | 10 |
| 71G | 4092534 | Пробка | 1 |
| 71G1 | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4467276 | Клапан | 1 |
| 72B | 4182051 | Клапан | 2 |
| 72C | 4191349 | Адаптер | 2 |
| 72D | 4253567 | Адаптер | 2 |
| 72E | J75481 | Пресс-маслёнка | 2 |
| 72F | 4154656 | Угловой штуцер | 2 |
| 72G | 4154671 | Угловой штуцер | 1 |
| 72G1 | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4467277 | Клапан | 1 |
| 73B | 4182051 | Клапан | 2 |
| 73C | 4191349 | Адаптер | 2 |
| 73D | 4253567 | Адаптер | 2 |
| 73E | J75481 | Пресс-маслёнка | 2 |
| 73F | 4154656 | Угловой штуцер | 2 |
| 73G | A885003 | Пробка | 1 |
| 73G1 | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
