Дренажный и M/UP трубопроводы — HITACHI EX5500-5

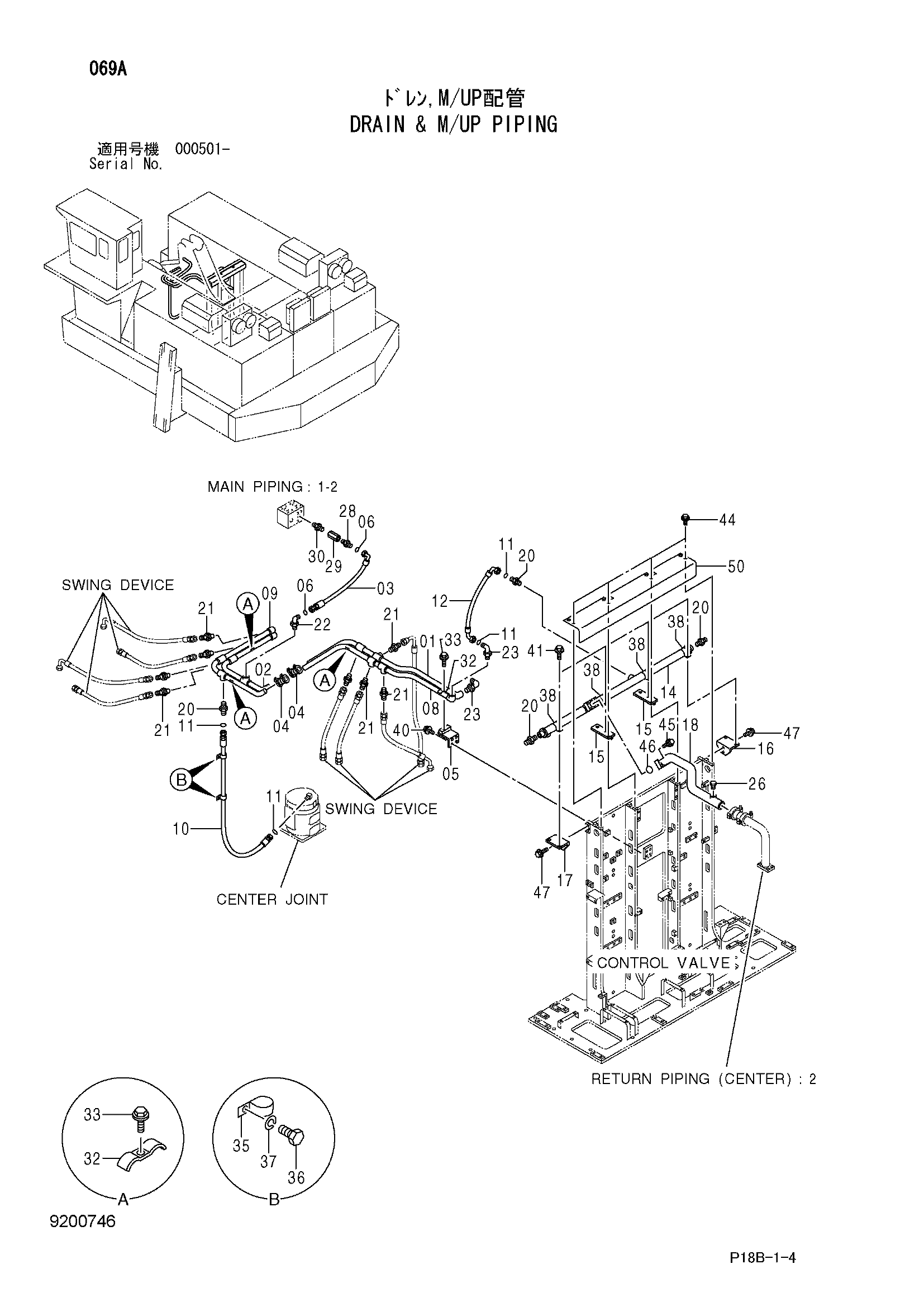

Заводская схема «Дренажный и M/UP трубопроводы» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7034412	Трубка	1
02	7034413	Трубка	1
03	4284176	Шланг	1
04	4069801	Муфта	2
04A	4196259	Уплотнение кольцо	2
05	8071914	Кронштейн	1
06	4187328	Уплотнительное кольцо	2
08	7034432	Трубка	1
09	7034433	Трубка	1
10	4454524	Шланг	1
11	4187329	Уплотнительное кольцо	4
12	4454533	Шланг	1
14	7034606	Трубка	1
15	9750151	Кронштейн	2
16	9750152	Кронштейн	1
17	9750153	Кронштейн	1
18	7034607	Трубка	1
20	A853100	Адаптер	4
20A	970860	Уплотнительное кольцо	1
21	A853188	Адаптер	8
21A	4506429	Уплотнительное кольцо	1
22	A853388	Угловой штуцер	1
22A	4506429	Уплотнительное кольцо	1
23	A853300	Угловой штуцер	2
23A	970860	Уплотнительное кольцо	1
26	A885003	Пробка	1
26A	4509180	Уплотнительное кольцо	1
28	4208659	Адаптер	1
29	4163096	Обратный клапан	1
30	4184837	Адаптер	1
30A	4506429	Уплотнительное кольцо	1
32	4053696	Хомут трубки	4
33	J011265	Болт с шайбой	4
33	J271265 замена: J901265	Болт с шайбой	4
35	4190291	Зажим	2
36	J901020	Болт	2
37	A590910	Пружинная шайба	2
38	4000909	Хомут трубки	4
40	J011230	Болт с шайбой	4
40	J271230 замена: J901230	Болт с шайбой	4
41	J011035	Болт с шайбой	8
41	J271035 замена: J901035	Болт с шайбой	8
44	J031030	Болт с шайбой	8
44	J281025 замена: J901025	Болт с шайбой	8
45	J011240	Болт с шайбой	4
45	J271240 замена: J901240	Болт с шайбой	4
46	A810075	Уплотнительное кольцо	1
47	J021025	Болт с шайбой	4
47	J271025 замена: J901025	Болт с шайбой	4
50	8074602	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
