Дополнительный. насос трубопроводы (левый) — HITACHI EX5500-5

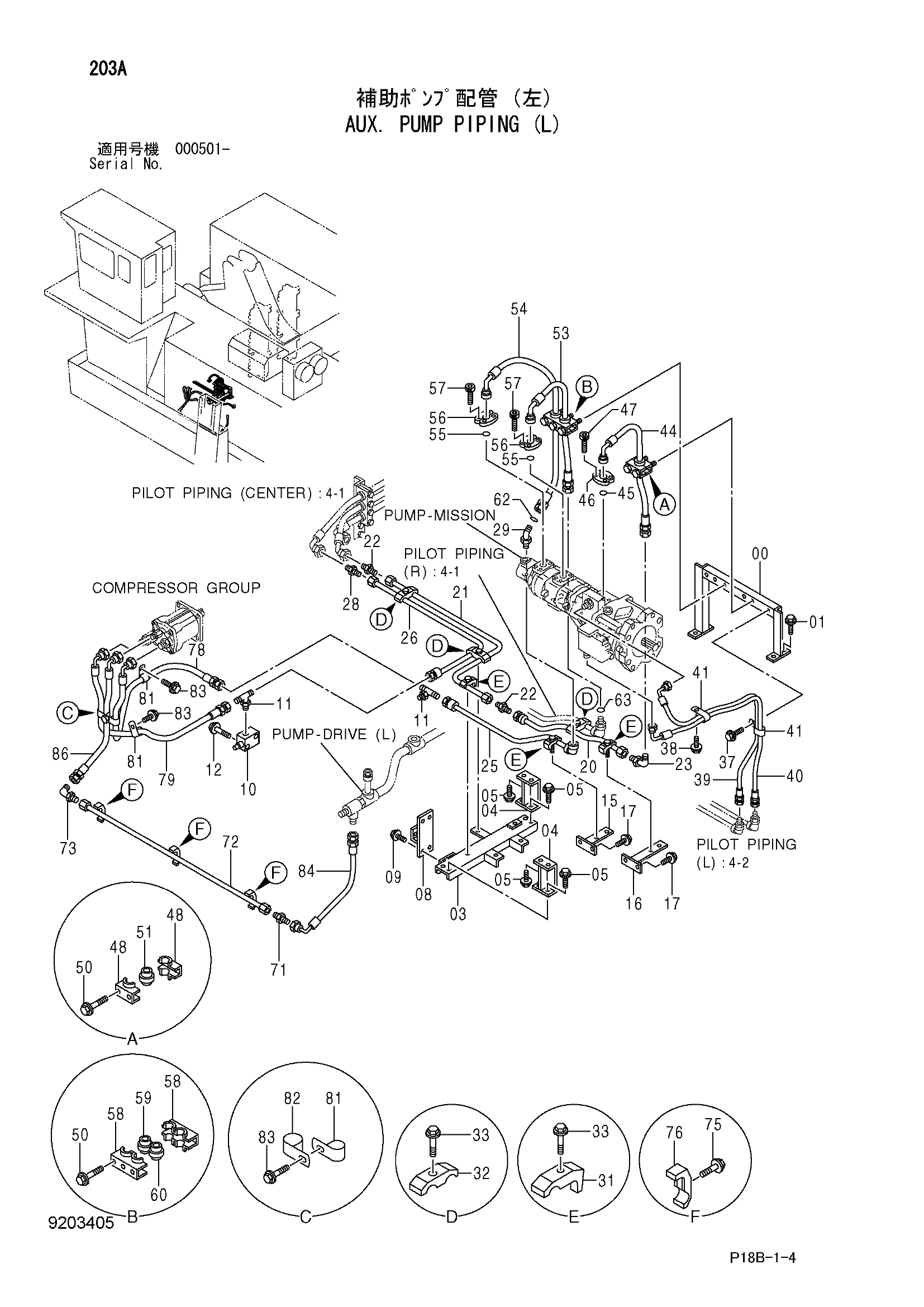

Заводская схема «Дополнительный. насос трубопроводы (левый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072152 | Кронштейн | 1 |
| 01 | J021235 | Болт с шайбой | 4 |
| 01 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 03 | 7034570 | Опора | 1 |
| 04 | 9750117 | Кронштейн | 2 |
| 05 | J021235 | Болт с шайбой | 8 |
| 05 | J271235 замена: J901235 | Болт с шайбой | 8 |
| 08 | 9750142 | Кронштейн | 1 |
| 09 | J021030 | Болт с шайбой | 4 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 10 | 4348178 | Предохранительный клапан | 1 |
| 11 | 4346016 | Тройник | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | J010865 | Болт с шайбой | 2 |
| 12 | J260865 замена: J900865 | Болт с шайбой | 2 |
| 15 | 8072164 | Кронштейн | 1 |
| 16 | 8072165 | Кронштейн | 1 |
| 17 | J011230 | Болт с шайбой | 4 |
| 17 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 20 | 8072042 | Трубка | 1 |
| 21 | 9750033 | Трубка | 1 |
| 22 | A852166 | Адаптер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | A852366 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 9750034 | Трубка | 1 |
| 26 | 8072043 | Трубка | 1 |
| 28 | A852166 | Адаптер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | A853266 | Угловой штуцер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4053595 | Хомут трубки | 3 |
| 32 | 4053596 | Хомут трубки | 3 |
| 33 | J011260 | Болт с шайбой | 6 |
| 33 | J271260 замена: J901260 | Болт с шайбой | 6 |
| 37 | J011025 | Болт с шайбой | 1 |
| 37 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 38 | J011016 | Болт с шайбой | 1 |
| 38 | J271016 замена: J901016 | Болт с шайбой | 1 |
| 39 | 4311061 | Шланг | 1 |
| 40 | 4308025 | Шланг | 1 |
| 41 | 4190292 | Зажим | 2 |
| 44 | 4402672 | Шланг | 1 |
| 45 | 4433588 | Уплотнительное кольцо | 1 |
| 46 | 4506459 | Разъёмный фланец | 2 |
| 47 | M341036 | Болт с внутренним шестигранником | 4 |
| 48 | 4189932 | Хомут | 1 |
| 50 | J011095 | Болт с шайбой | 5 |
| 50 | J271095 замена: J901095 | Болт с шайбой | 5 |
| 51 | 4409114 | Втулка | 1 |
| 53 | 4457572 | Шланг | 1 |
| 54 | 4457571 | Шланг | 1 |
| 55 | 4292382 | Уплотнительное кольцо | 2 |
| 56 | 962453 | Разъёмный фланец | 4 |
| 57 | M341030 | Болт с внутренним шестигранником | 8 |
| 58 | 4192414 | Хомут | 1 |
| 59 | 4253455 | Втулка | 1 |
| 60 | 4411725 | Втулка | 1 |
| 62 | 4187308 | Уплотнительное кольцо | 1 |
| 63 | 4187328 | Уплотнительное кольцо | 1 |
| 71 | A852144 | Адаптер | 1 |
| 71A | 4506418 | Уплотнительное кольцо | 1 |
| 72 | 9750065 | Трубка | 1 |
| 73 | A852344 | Угловой штуцер | 1 |
| 73A | 4506418 | Уплотнительное кольцо | 1 |
| 75 | J011045 | Болт с шайбой | 3 |
| 75 | J271045 замена: J901045 | Болт с шайбой | 3 |
| 76 | 4053594 | Хомут трубки | 3 |
| 78 | 4402663 | Шланг | 1 |
| 79 | 4303042 | Шланг | 1 |
| 81 | 4192035 | Зажим | 3 |
| 82 | 4190291 | Зажим | 1 |
| 83 | J011030 | Болт с шайбой | 3 |
| 83 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 84 | 4313158 | Шланг | 1 |
| 86 | 4313158 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
