Пилотные гидролинии (правый): 2-1 — HITACHI EX5500-5

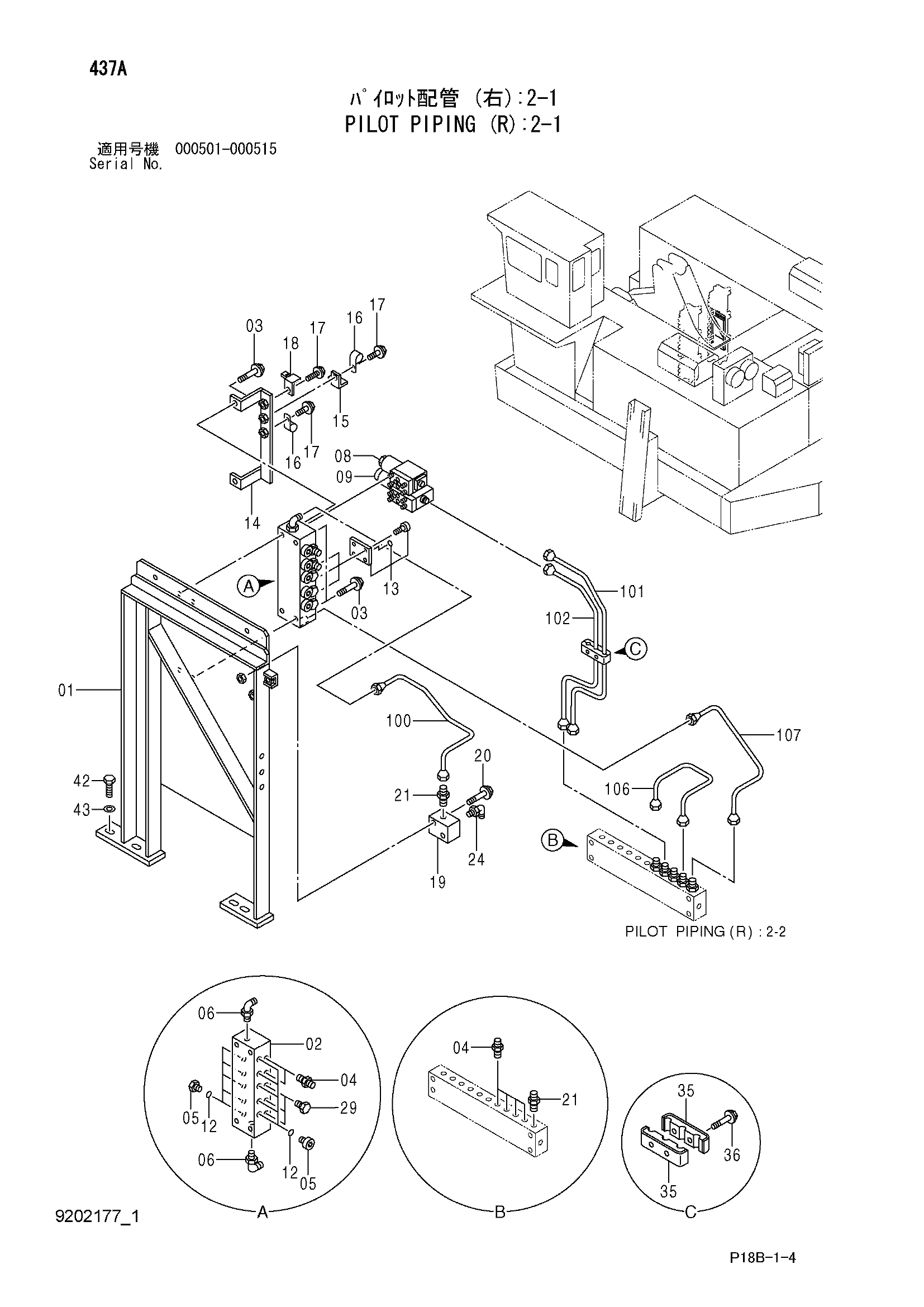

Заводская схема «Пилотные гидролинии (правый): 2-1» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7035675 | Кронштейн | 1 |
| 02 | 2042440 | Коллектор | 1 |
| 03 | J011075 | Болт с шайбой | 4 |
| 03 | J271075 замена: J901075 | Болт с шайбой | 4 |
| 04 | 4255304 | Штуцер трубки | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4217651 | Пробка | 10 |
| 06 | 4344046 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4686319 | Электромагнитный клапан | 1 |
| 09 | 4184231 | Электромагнитный клапан | 1 |
| 12 | 4506408 | Уплотнительное кольцо | 10 |
| 13 | 4203935 | Крышка | 3 |
| 14 | 9744293 | Кронштейн | 1 |
| 15 | 4257159 | Кронштейн | 1 |
| 16 | 4190261 | Зажим | 2 |
| 17 | J011020 | Болт с шайбой | 2 |
| 17 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 18 | 4336875 | Кронштейн | 1 |
| 19 | 4402141 | Блок | 1 |
| 20 | J011065 | Болт с шайбой | 2 |
| 20 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 21 | 4344020 | Адаптер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852334 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A885002 | Пробка | 3 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4344349 | Хомут | 2 |
| 36 | J010625 | Болт с шайбой | 2 |
| 36 | J260625 замена: J900625 | Болт с шайбой | 2 |
| 42 | J931640 | Болт | 4 |
| 43 | 4087197 | Шайба | 4 |
| 100 | 4402009 | Трубка (R0) | 1 |
| 101 | 4402010 | Трубка (R1) | 1 |
| 102 | 4402011 | Трубка (R2) | 1 |
| 106 | 4402015 | Трубка (R6) | 1 |
| 107 | 4402016 | Трубка (R7) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
