Лубрикатор группа: 1 — HITACHI EX5500-5

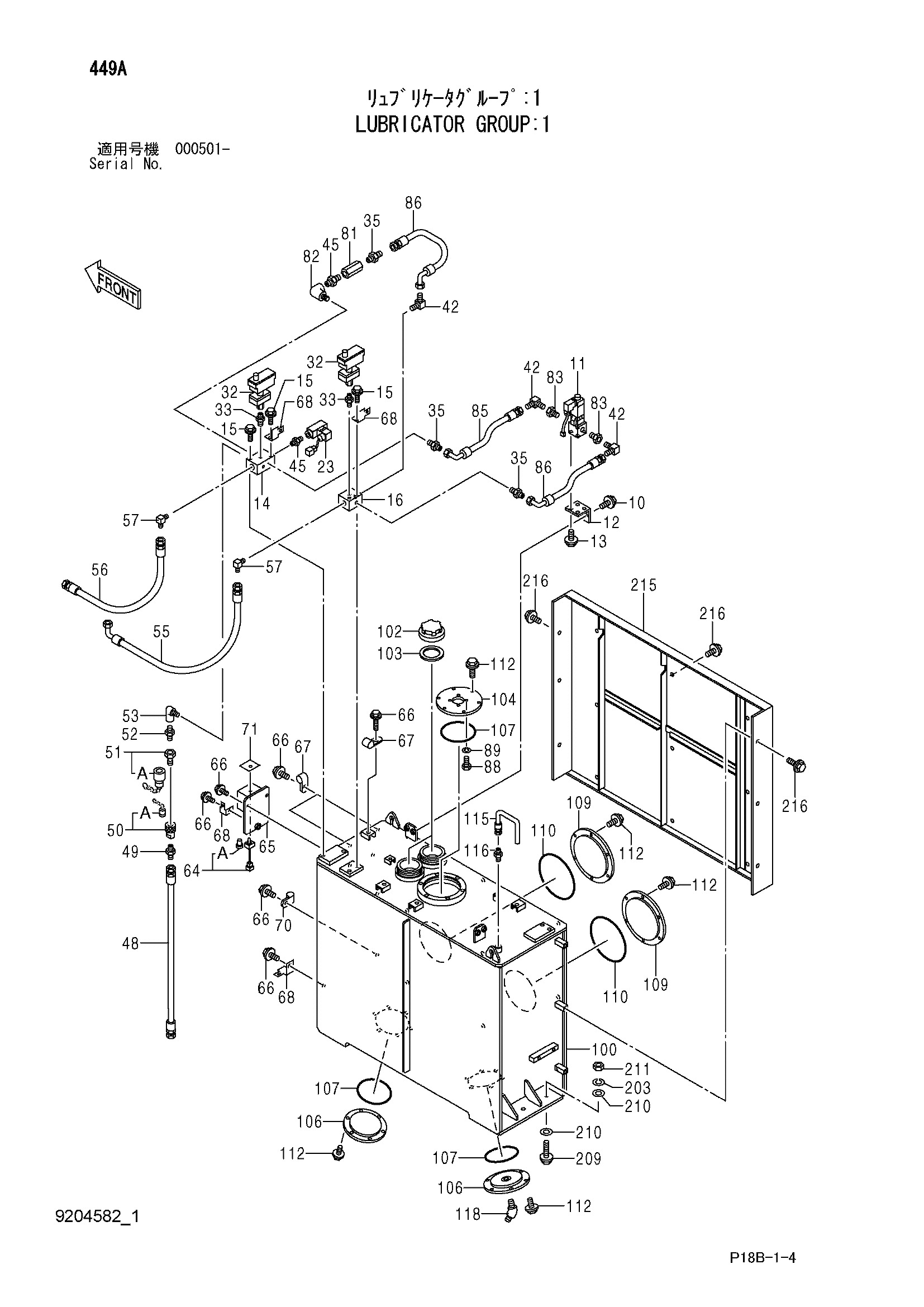

Заводская схема «Лубрикатор группа: 1» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | J011025 | Болт с шайбой | 2 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 11 | 4455054 | Электромагнитный клапан | 1 |
| 12 | 4455356 | Кронштейн | 1 |
| 13 | J010616 | Болт с шайбой | 4 |
| 13 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 14 | 4461335 | Блок | 1 |
| 15 | J011065 | Болт с шайбой | 4 |
| 15 | J271065 замена: J901065 | Болт с шайбой | 4 |
| 16 | 4461336 | Блок | 1 |
| 23 | 4377537 | Датчик давления | 1 |
| 32 | 4351665 | Датчик давления | 2 |
| 33 | 4351271 | Адаптер | 2 |
| 35 | 4154651 | Адаптер | 3 |
| 42 | 4154656 | Угловой штуцер | 3 |
| 45 | 94-1701 | Адаптер | 2 |
| 48 | 4236765 | Шланг | 1 |
| 49 | 4215650 | Адаптер | 1 |
| 50 | 4022907 | Самоуплотняющееся соединение | 1 |
| 50A | 4072595 | Колпачок | 1 |
| 51 | 4022908 | Самоуплотняющееся соединение | 1 |
| 51A | 4072596 | Колпачок | 1 |
| 52 | 94-1702 | Адаптер | 1 |
| 53 | 94-0631 | Угловой штуцер | 1 |
| 55 | 4461515 | Шланг | 1 |
| 56 | 4358923 | Шланг | 1 |
| 57 | 4156433 | Угловой штуцер | 2 |
| 64 | 4377351 | Выключатель | 1 |
| 64A | 4405843 | Колпачок резиновый | 1 |
| 65 | 8072522 | Кронштейн | 1 |
| 66 | J021025 | Болт с шайбой | 10 |
| 66 | J271020 замена: J901020 | Болт с шайбой | 10 |
| 67 | 4190261 | Зажим | 4 |
| 68 | 4257159 | Кронштейн | 4 |
| 70 | 4190273 | Зажим | 2 |
| 71 | 4379181 | Информационная табличка | 1 |
| 81 | 4132836 | Обратный клапан | 1 |
| 82 | 94-0630 | Угловой штуцер | 1 |
| 83 | 94-1608 | Переходник | 2 |
| 85 | 4447025 | Шланг | 1 |
| 86 | 4461600 | Шланг | 2 |
| 88 | 19H2036 | Болт | 4 |
| 89 | 4217016 | Пружинная шайба | 4 |
| 100 | 6020295 | Бак | 1 |
| 102 | 3081766 | Колпачок | 2 |
| 103 | 4031285 | Манжета резиновый | 2 |
| 104 | 4414576 | Крышка | 1 |
| 105 | 4346695 | Крышка | 1 |
| 106 | 9749663 | Крышка | 1 |
| 107 | A810165 | Уплотнительное кольцо | 3 |
| 109 | 4415961 | Крышка | 2 |
| 110 | A810220 | Уплотнительное кольцо | 2 |
| 112 | J011025 | Болт с шайбой | 30 |
| 112 | J271025 замена: J901025 | Болт с шайбой | 30 |
| 115 | 9751671 | Трубка | 1 |
| 116 | 4215649 | Адаптер | 1 |
| 118 | 94-1504 | Угловой штуцер | 1 |
| 203 | A590916 | Пружинная шайба | 6 |
| 209 | J901665 | Болт | 6 |
| 210 | 4087197 | Шайба | 12 |
| 211 | J950016 | Гайка | 6 |
| 215 | 7037796 | Крышка | 1 |
| 216 | J031025 | Болт с шайбой | 15 |
| 216 | J281020 замена: J901020 | Болт с шайбой | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
