Трубопроводы системы смазки (погрузчик ковш 27.0m3, 29.0m3, 30.6m3) — HITACHI EX5500-5

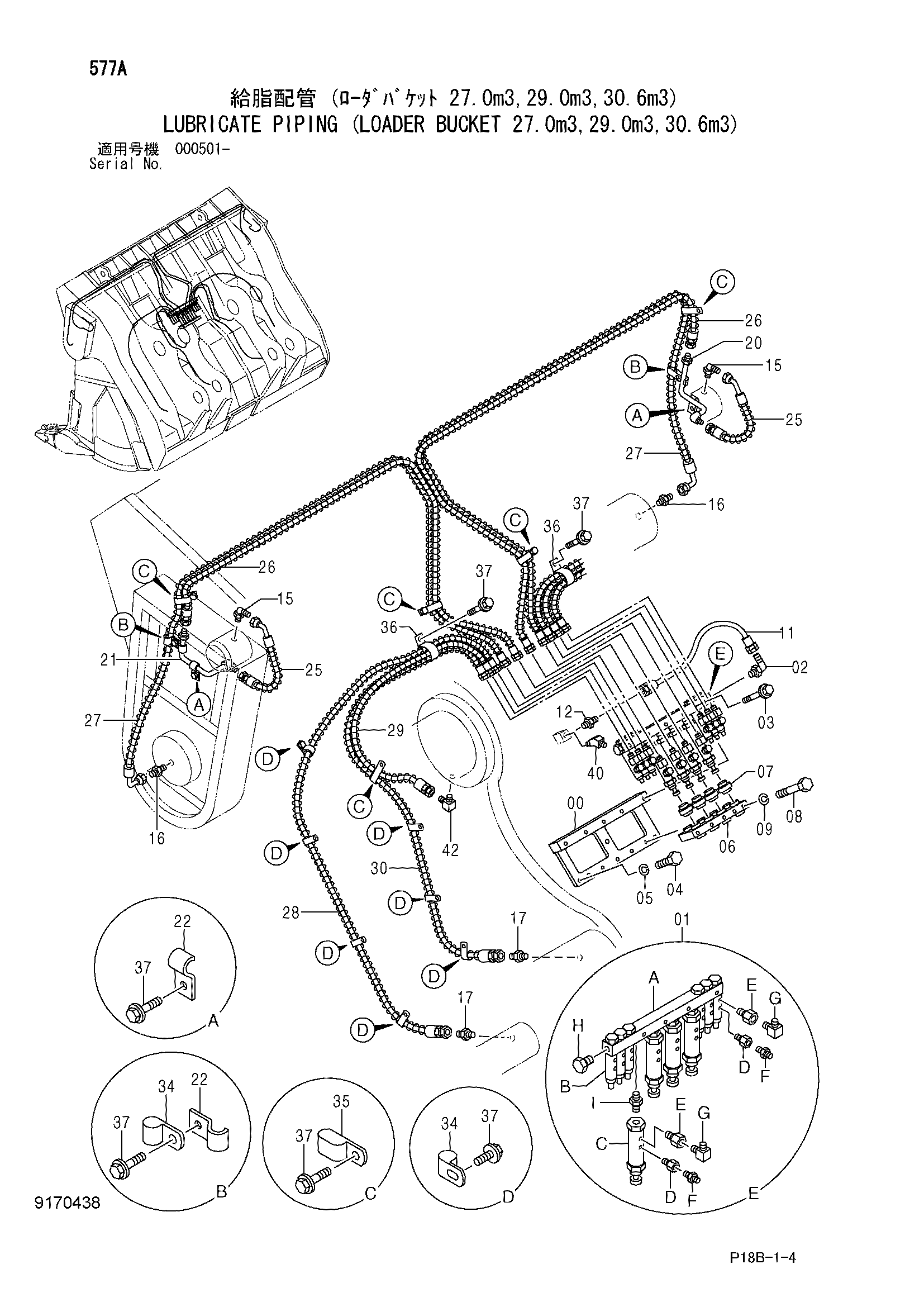

Заводская схема «Трубопроводы системы смазки (погрузчик ковш 27.0m3, 29.0m3, 30.6m3)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9749612	Кронштейн	1
01	4398748	Клапан	1
01A	4431276	Коллектор	1
01B	4182051	Клапан	6
01C	4431286	Клапан	4
01D	4191349	Адаптер	10
01E	4253567	Адаптер	10
01F	J75481	Пресс-маслёнка	10
01G	4154656	Угловой штуцер	10
01H	4092534	Пробка	1
01H1	4509180	Уплотнительное кольцо	1
01I	4189320	Адаптер	4
02	4154671	Угловой штуцер	1
02A	4509180	Уплотнительное кольцо	1
03	J010845	Болт с шайбой	5
03	J260845 замена: J900845	Болт с шайбой	5
04	J901640	Болт	3
05	A590916	Пружинная шайба	3
06	4402110	Хомут	1
07	4402105	Втулка	4
08	J901004	Болт	5
09	A590910	Пружинная шайба	5
11	4269837	Шланг	1
12	4215650	Адаптер	1
15	4154670	Угловой штуцер	2
15A	957366	Уплотнительное кольцо	1
16	4200465	Адаптер	2
16A	957366	Уплотнительное кольцо	1
17	4154651	Адаптер	4
20	8069852	Трубка	1
21	8069853	Трубка	1
22	4078856	Хомут	4
25	4406850	Шланг	2
26	4402198	Шланг	2
27	4369493	Шланг	2
28	4402197	Шланг	2
29	4402195	Шланг	2
30	4402196	Шланг	2
34	4190277	Зажим	16
35	4190266	Зажим	6
36	4193848	Зажим	2
37	J011020	Болт с шайбой	26
37	J271020 замена: J901020	Болт с шайбой	26
40	4190248	Угловой штуцер	1
42	4154656	Угловой штуцер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
