Обратные трубопроводы (центральный): 1-3 — HITACHI EX5500-5

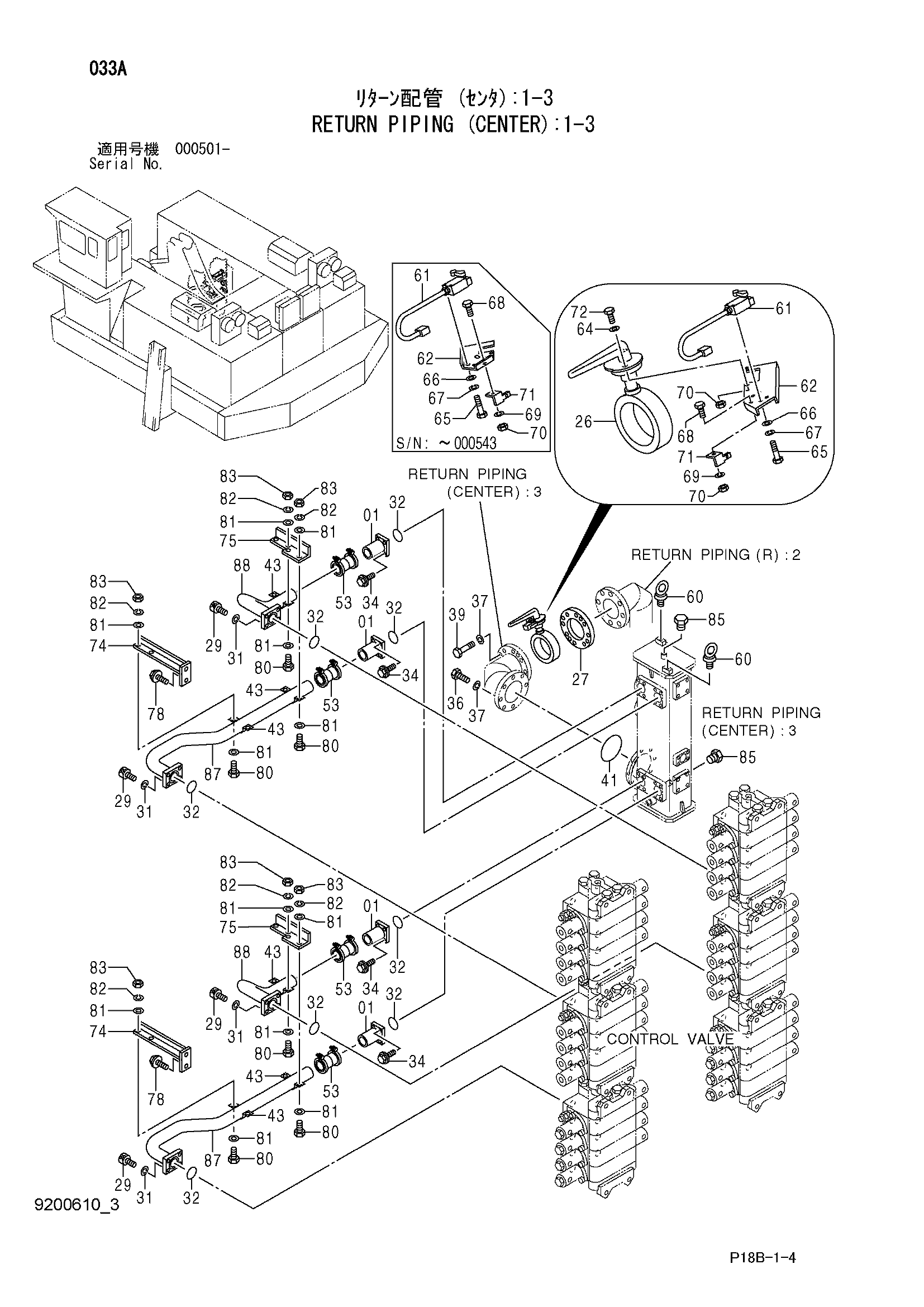

Заводская схема «Обратные трубопроводы (центральный): 1-3» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9749625 | Трубка | 4 |
| 26 | 4399574 замена: 4646793 | Клапан | 1 |
| 26 | 4646793 | Клапан | 1 |
| 27 | 4398069 | Фланец | 1 |
| 29 | M341445 | Болт с внутренним шестигранником | 16 |
| 31 | A590914 | Пружинная шайба | 16 |
| 32 | 4153541 | Уплотнительное кольцо | 8 |
| 34 | J011240 | Болт с шайбой | 16 |
| 34 | J271240 замена: J901240 | Болт с шайбой | 16 |
| 36 | J922055 | Болт | 8 |
| 37 | J257220 | Пружинная шайба | 12 |
| 39 | J922002 | Болт | 4 |
| 41 | 4153563 | Уплотнительное кольцо | 1 |
| 43 | 4000909 | Хомут трубки | 6 |
| 53 | 4071215 | Муфта | 4 |
| 60 | 960821 | Болт проушина | 2 |
| 61 | 4298612 | Выключатель концевой | 1 |
| 62 | 3107256 замена: 3082529 | Кронштейн | 1 |
| 62 | 3082529 | Кронштейн | 1 |
| 64 | A590110 | Плоская шайба | 2 |
| 65 | J900616 | Болт | 4 |
| 66 | A590106 | Плоская шайба | 4 |
| 67 | A590906 | Пружинная шайба | 4 |
| 68 | J901020 | Болт | 1 |
| 69 | A590910 | Пружинная шайба | 1 |
| 70 | J950010 | Гайка | 3 |
| 71 | 4336875 | Кронштейн | 1 |
| 72 | J901040 | Болт | 2 |
| 74 | 8072643 | Кронштейн | 2 |
| 75 | 4403287 | Кронштейн | 2 |
| 78 | J031030 | Болт с шайбой | 4 |
| 78 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 80 | J901030 | Болт | 8 |
| 81 | J217083 | Шайба | 24 |
| 82 | A590910 | Пружинная шайба | 12 |
| 83 | J950010 | Гайка | 12 |
| 85 | A885002 | Пробка | 2 |
| 85A | 957366 | Уплотнительное кольцо | 1 |
| 87 | 8075094 | Трубка | 2 |
| 88 | 8075095 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
