Рама (правый) — HITACHI EX5500-5

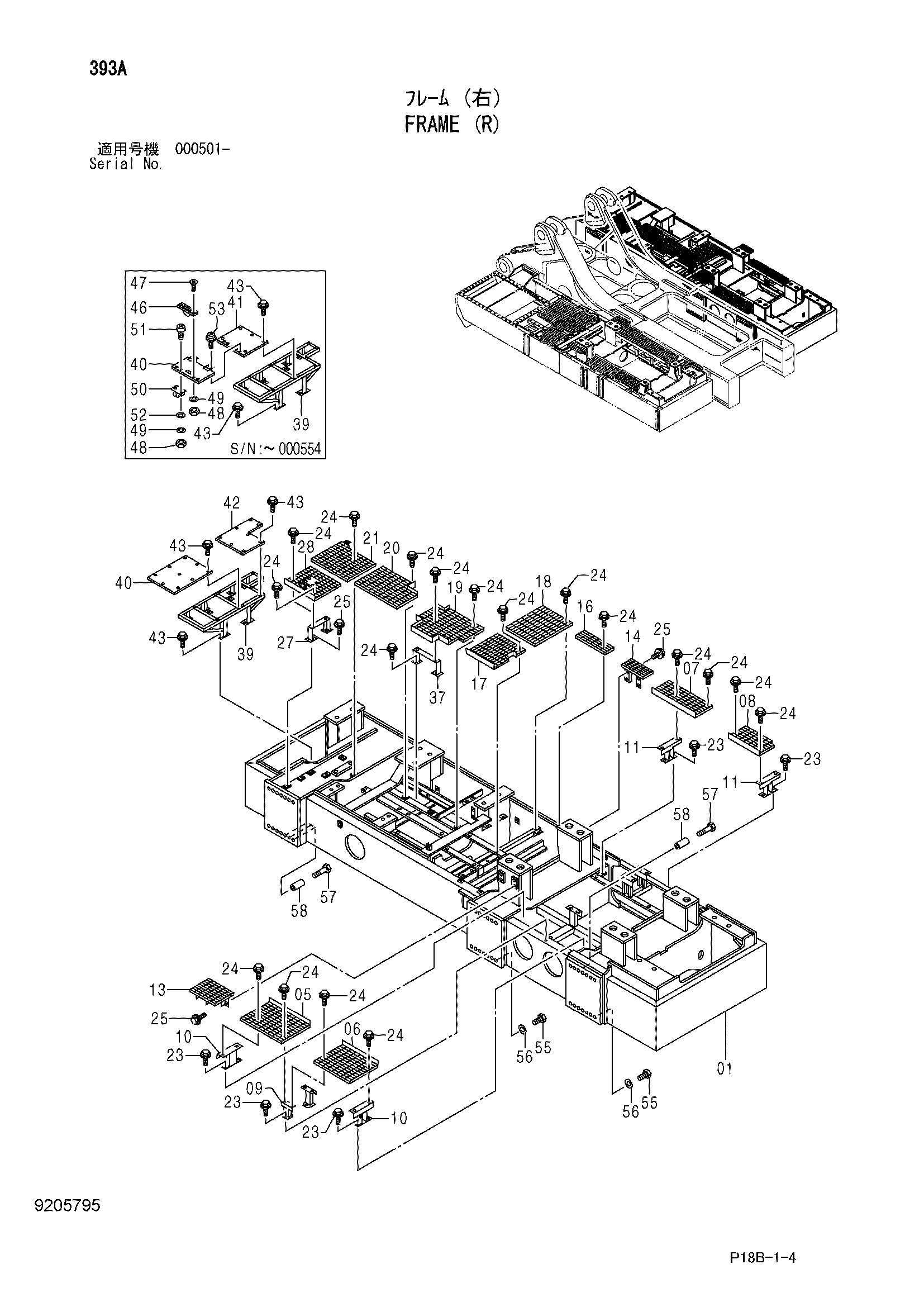

Заводская схема «Рама (правый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5007879	Платформа (правый)	1
05	7041055	Ступень	1
06	7041062	Ступень	1
07	8085316	Ступень	1
08	8085318	Ступень	1
09	8072325	Кронштейн	1
10	8072326	Кронштейн	2
11	8072327	Кронштейн	2
13	8072348	Ступень	1
14	8072346	Ступень	1
16	9750082	Ступень	1
17	7034544	Ступень	1
18	7034541	Ступень	1
19	7034547	Ступень	1
20	8072129	Ступень	1
21	8072131	Ступень	1
23	J021240	Болт с шайбой	12
23	J271240 замена: J901240	Болт с шайбой	12
24	J031035	Болт с шайбой	50
24	J281025 замена: J901025	Болт с шайбой	50
25	J021225	Болт с шайбой	12
25	J271225 замена: J901225	Болт с шайбой	12
27	8072645	Кронштейн	2
28	7034831	Ступень	1
37	8074795	Кронштейн	1
39	7034741	Кронштейн	1
40	8072395	Крышка	1
40	4668616	Крышка	1
41	8072396	Крышка	1
42	3082525	Крышка	1
43	J031025	Болт с шайбой	26
43	J281025 замена: J901025	Болт с шайбой	26
43	J281025	Болт с шайбой	29
43A	J901025	Болт	1
43B	4486055	Шайба	1
46	4380279	Рукоятка	1
47	M470410	Винт	2
48	M500403	Гайка	6
49	A590904	Пружинная шайба	6
50	4372725	Ограничитель	2
51	M430413	Винт	4
52	A590104	Плоская шайба	4
53	J450614	Винт с шайбой	4
55	J833602	Болт	32
56	4114410	Шайба	32
57	J833618	Болт	10
58	4406546	Проставка	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
