Обратные трубопроводы (центральный): 3 — HITACHI EX5500-5

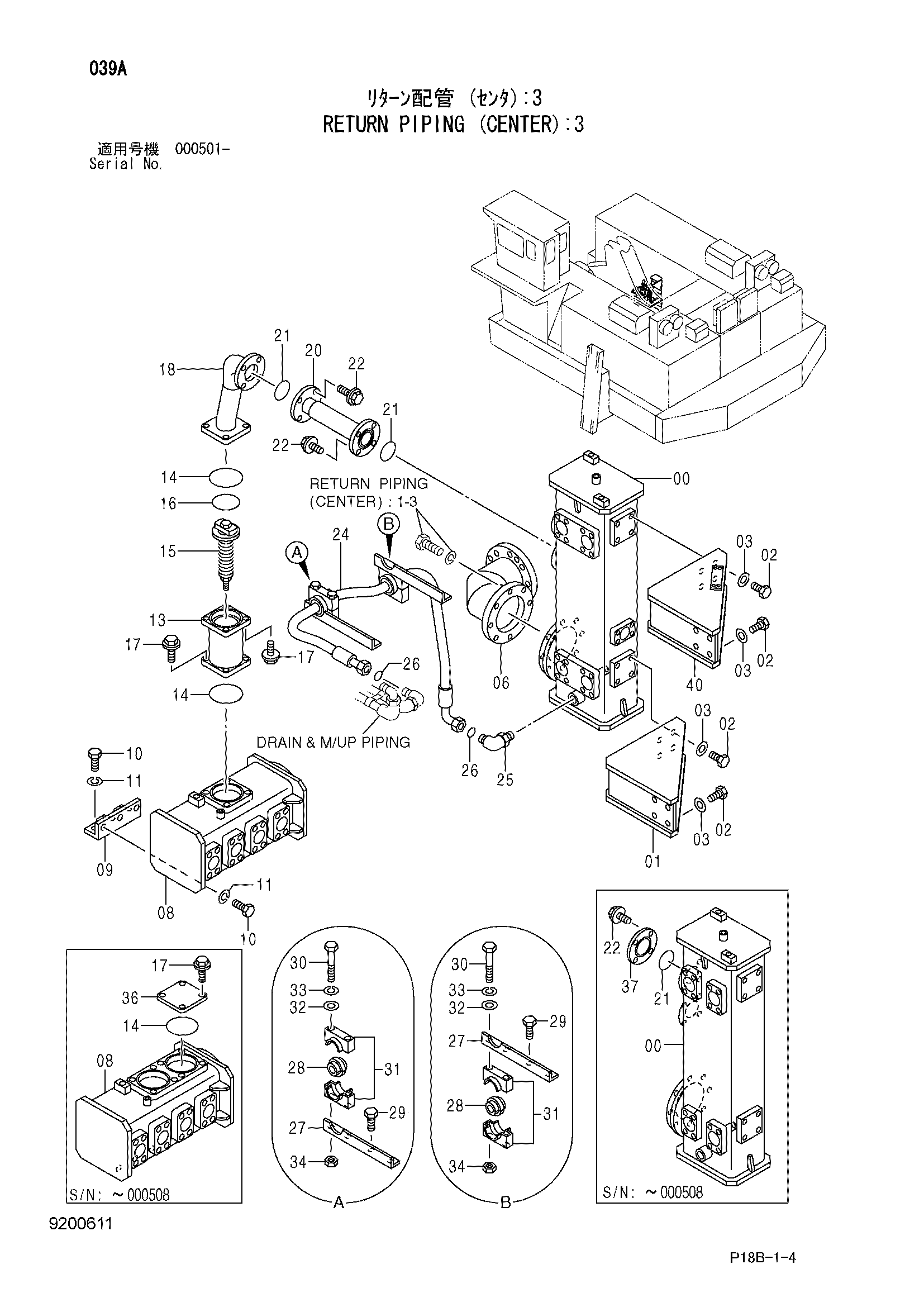

Заводская схема «Обратные трубопроводы (центральный): 3» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020363 замена: 6022200 | Коллектор | 1 |
| 00 | 6022200 замена: 6022873 | Коллектор | 1 |
| 00 | 6022873 | Коллектор | 1 |
| 01 | 8085364 | Кронштейн | 1 |
| 02 | J931640 | Болт | 16 |
| 03 | J222016 | Шайба | 16 |
| 06 | 8084320 | Трубка | 1 |
| 08 | 7040972 | Коллектор | 1 |
| 09 | 8078385 | Кронштейн | 1 |
| 10 | J901445 | Болт | 6 |
| 11 | A590914 | Пружинная шайба | 6 |
| 13 | 8079352 | Корпус | 1 |
| 14 | 4153555 | Уплотнительное кольцо | 3 |
| 14 | 4153555 | Уплотнительное кольцо | 2 |
| 15 | 4354148 | Клапан | 1 |
| 16 | 4153549 | Уплотнительное кольцо | 1 |
| 17 | J011240 | Болт с шайбой | 12 |
| 17 | J011240 | Болт с шайбой | 8 |
| 17 | J271240 замена: J901240 | Болт с шайбой | 8 |
| 18 | 8083532 | Трубка | 1 |
| 20 | 4422021 | Шланг | 1 |
| 21 | 4153543 | Уплотнительное кольцо | 3 |
| 21 | 4153543 | Уплотнительное кольцо | 2 |
| 22 | J011245 | Болт с шайбой | 12 |
| 22 | J011245 | Болт с шайбой | 8 |
| 22 | J271245 замена: J901245 | Болт с шайбой | 8 |
| 24 | 4454532 | Шланг | 1 |
| 25 | A853300 | Угловой штуцер | 1 |
| 25A | 970860 | Уплотнительное кольцо | 1 |
| 26 | 4187329 | Уплотнительное кольцо | 2 |
| 27 | 4439288 | Кронштейн | 2 |
| 28 | 4439547 | Втулка | 2 |
| 29 | J901035 | Болт | 4 |
| 30 | J901004 | Болт | 4 |
| 31 | 4186032 | Хомут | 2 |
| 32 | A590110 | Плоская шайба | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | J950010 | Гайка | 4 |
| 36 | 4429765 | Крышка | 1 |
| 37 | 4429710 | Фланец | 1 |
| 40 | 8085364 | Кронштейн | 1 |
| 40 | 8098510 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
