Пилотные гидролинии (правый): 3-2 — HITACHI EX5500-5

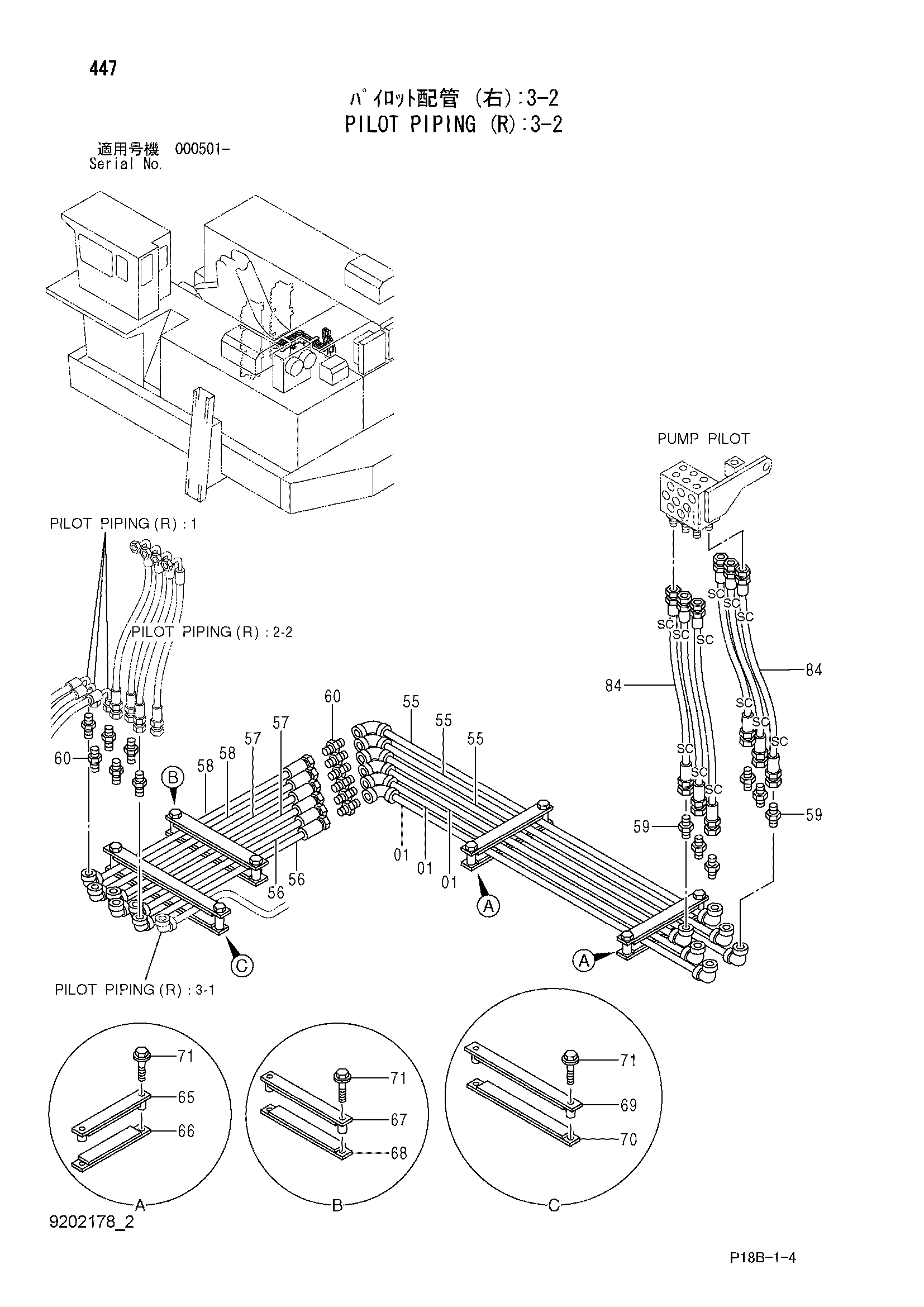

Заводская схема «Пилотные гидролинии (правый): 3-2» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9750221 | Трубка | 3 |
| 55 | 9750220 | Трубка | 3 |
| 56 | 9750222 | Трубка | 2 |
| 57 | 9750223 | Трубка | 2 |
| 58 | 9750224 | Трубка | 2 |
| 59 | A852132 | Адаптер | 6 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | A852133 | Адаптер | 12 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 9750089 | Хомут | 2 |
| 66 | 9750090 | Хомут | 2 |
| 67 | 9750091 | Хомут | 1 |
| 68 | 9750092 | Хомут | 1 |
| 69 | 9750093 | Хомут | 1 |
| 70 | 9750094 | Хомут | 1 |
| 71 | J011060 | Болт с шайбой | 8 |
| 71 | J271060 замена: J901060 | Болт с шайбой | 8 |
| 84 | 4325548 | Шланг (SC) | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
