Гидролинии рабочего оборудования: 1 (экскаватор) — HITACHI EX5500-5

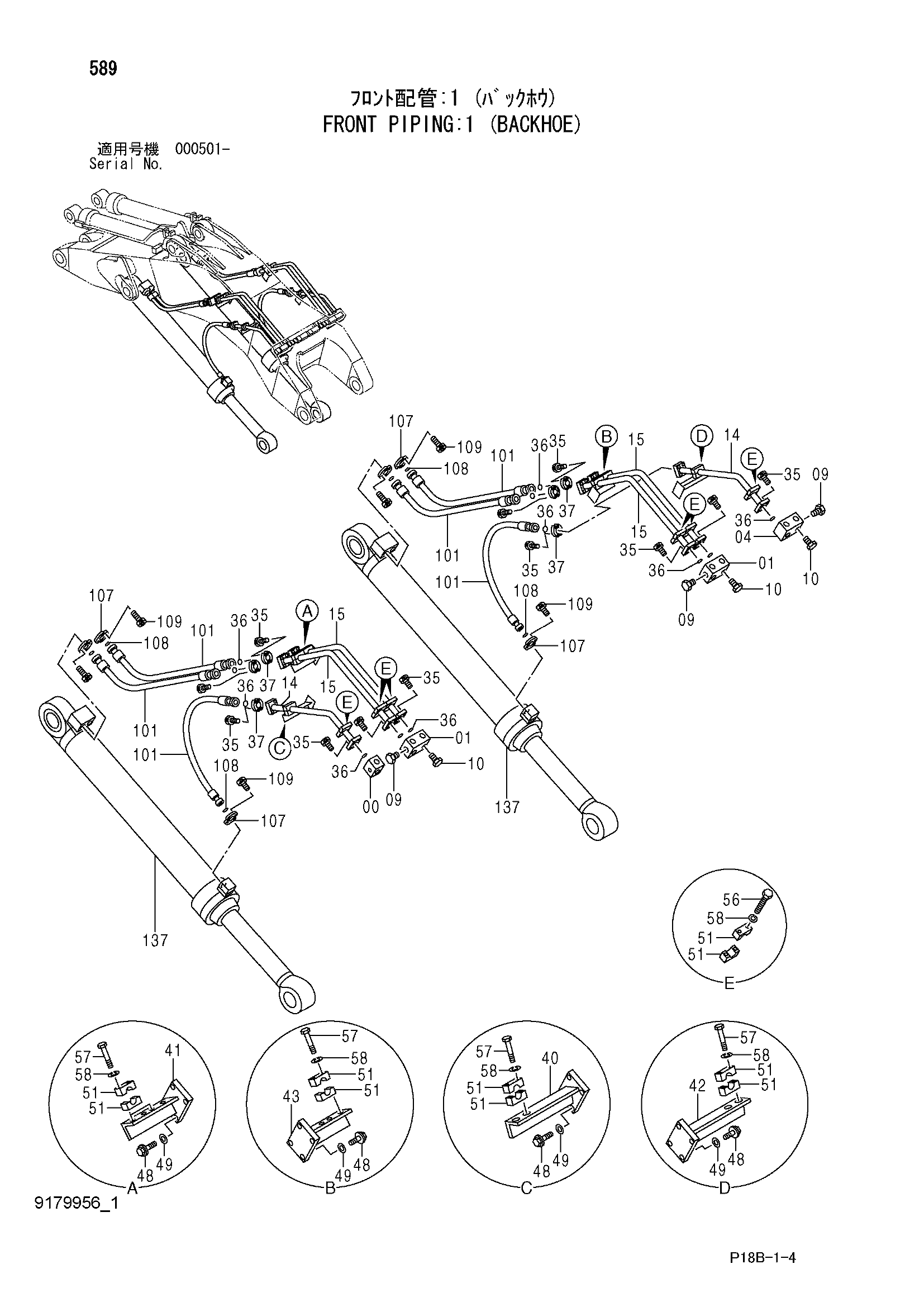

Заводская схема «Гидролинии рабочего оборудования: 1 (экскаватор)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082691 | Блок | 1 |
| 01 | 3082692 | Блок | 2 |
| 04 | 3082997 | Блок | 1 |
| 09 | 4154694 | Пробка | 3 |
| 09A | 4037888 | Уплотнительное кольцо | 1 |
| 10 | 4093624 | Пробка | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 8076103 | Трубка | 2 |
| 15 | 8076104 | Трубка | 4 |
| 35 | M342065 | Болт с внутренним шестигранником | 48 |
| 36 | 4510170 | Уплотнительное кольцо | 12 |
| 37 | 4169565 | Разъёмный фланец | 12 |
| 40 | 8076122 | Кронштейн | 1 |
| 41 | 8076123 | Кронштейн | 1 |
| 42 | 8076124 | Кронштейн | 1 |
| 43 | 8076125 | Кронштейн | 1 |
| 48 | J011260 | Болт с шайбой | 16 |
| 48 | J271260 замена: J901260 | Болт с шайбой | 16 |
| 49 | 4086891 | Шайба | 16 |
| 51 | 4357265 | Хомут трубки | 24 |
| 56 | J901402 | Болт | 12 |
| 57 | J901404 | Болт | 12 |
| 58 | A590914 | Пружинная шайба | 24 |
| 101 | 4196228 | Шланг | 6 |
| 107 | 4169565 | Разъёмный фланец | 12 |
| 108 | 4510170 | Уплотнительное кольцо | 6 |
| 109 | M342065 | Болт с внутренним шестигранником | 24 |
| 137 | 4425741 | Гидроцилиндр стрелы | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
