Консоль, измеритель панель — HITACHI EX5500-5

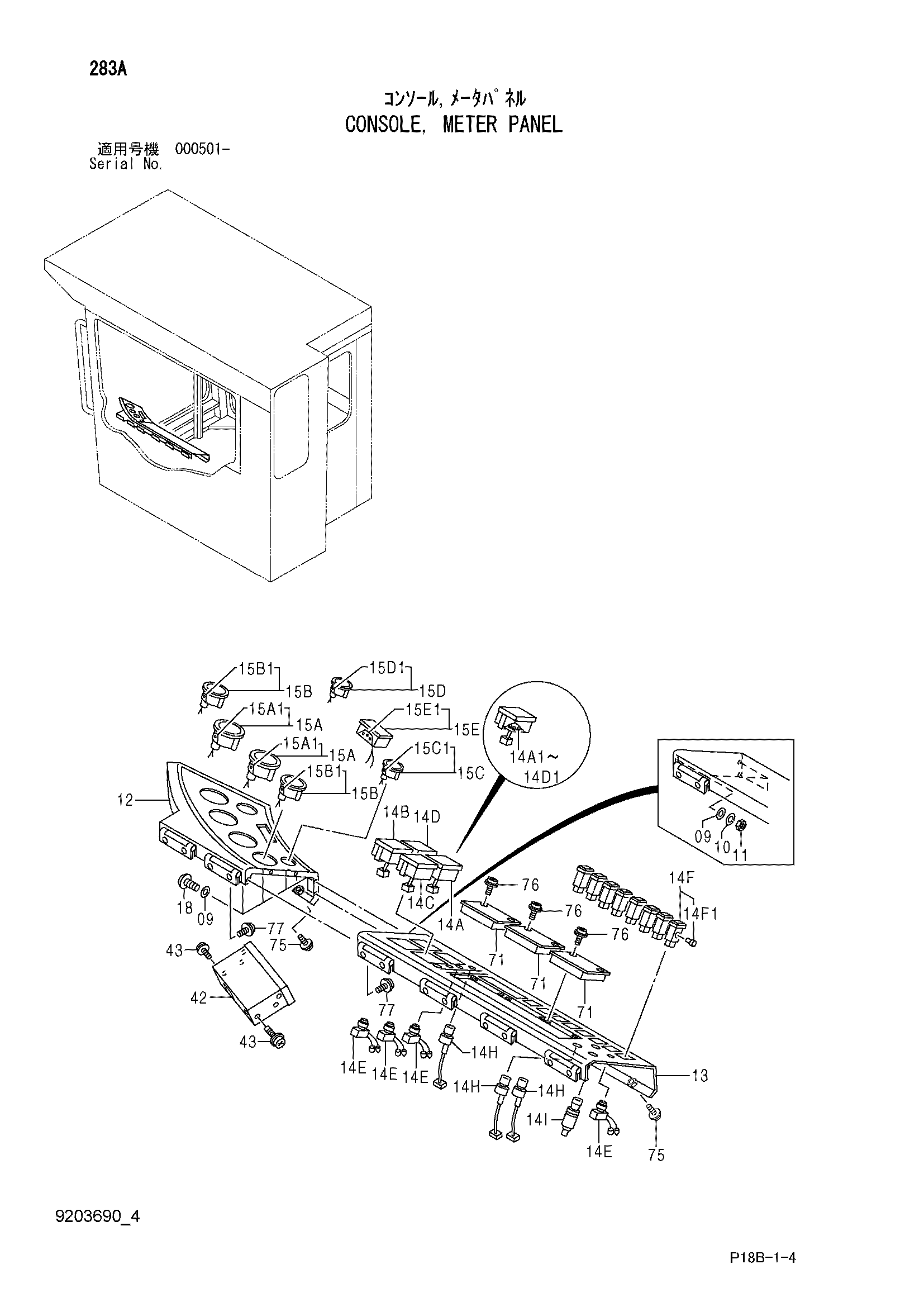

Заводская схема «Консоль, измеритель панель» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | A590103 | Плоская шайба | 8 |
| 10 | A590903 | Пружинная шайба | 5 |
| 11 | M500303 | Гайка | 3 |
| 12 | 4365402 | Консоль | 1 |
| 13 | 4458739 | Консоль | 1 |
| 14 | 9203691 | Консоль панель | 1 |
| 14A | 4398756 | Фонарь инспектион | 1 |
| 14A1 | 4386337 | Лампа | 6 |
| 14B | 4458767 | Фонарь инспектион | 1 |
| 14B1 | 4386337 | Лампа | 6 |
| 14C | 4458769 | Фонарь инспектион | 1 |
| 14C1 | 4386337 | Лампа | 6 |
| 14D | 4398755 | Фонарь инспектион | 1 |
| 14D1 | 4386337 | Лампа | 6 |
| 14E | 4266984 | Выключатель пусхбут. | 4 |
| 14F | 4354077 | Выключатель | 8 |
| 14F1 | 4405569 | Лампа | 1 |
| 14H | 4354242 | Выключатель | 3 |
| 14I | 4357862 | Лигхтер | 1 |
| 15 | 9169129 | Измеритель панель | 1 |
| 15A | 4442334 | Измеритель такхо | 2 |
| 15A1 | 4405579 | Лампа | 1 |
| 15B | 4354212 | Измеритель темп. | 2 |
| 15B1 | 4405579 | Лампа | 1 |
| 15C | 4354213 | Измеритель темп. | 1 |
| 15C1 | 4405579 | Лампа | 1 |
| 15D | 4354178 | Измеритель топливный | 1 |
| 15D1 | 4405579 | Лампа | 1 |
| 15E | 4398757 | Фонарь инспектион | 1 |
| 15E1 | 4386337 | Лампа | 1 |
| 18 | M430316 | Винт | 5 |
| 42 | 4333195 | Радио (AM/FM) | 1 |
| 42 | 4613911 | Радио (AM/FM) | 1 |
| 42 | 4351187 | Радио (FM/AM) | 1 |
| 42 | 4613913 | Радио (FM/AM) | 1 |
| 42 | 4353127 | Радио (FM/AM) | 1 |
| 42 | 4613914 | Радио (FM/AM) | 1 |
| 42 | 4462584 | Радио (FM/AM) | 1 |
| 42 | 4613912 | Радио (FM/AM) | 1 |
| 43 | J450508 | Винт с шайбой | 4 |
| 71 | 4359973 | Панель управление | 3 |
| 75 | J460620 | Винт с шайбой | 6 |
| 76 | J680416 | Винт с шайбой | 6 |
| 77 | J450616 | Винт с шайбой | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
