Быстрый заправка трубопроводы (правый) — HITACHI EX5500-5

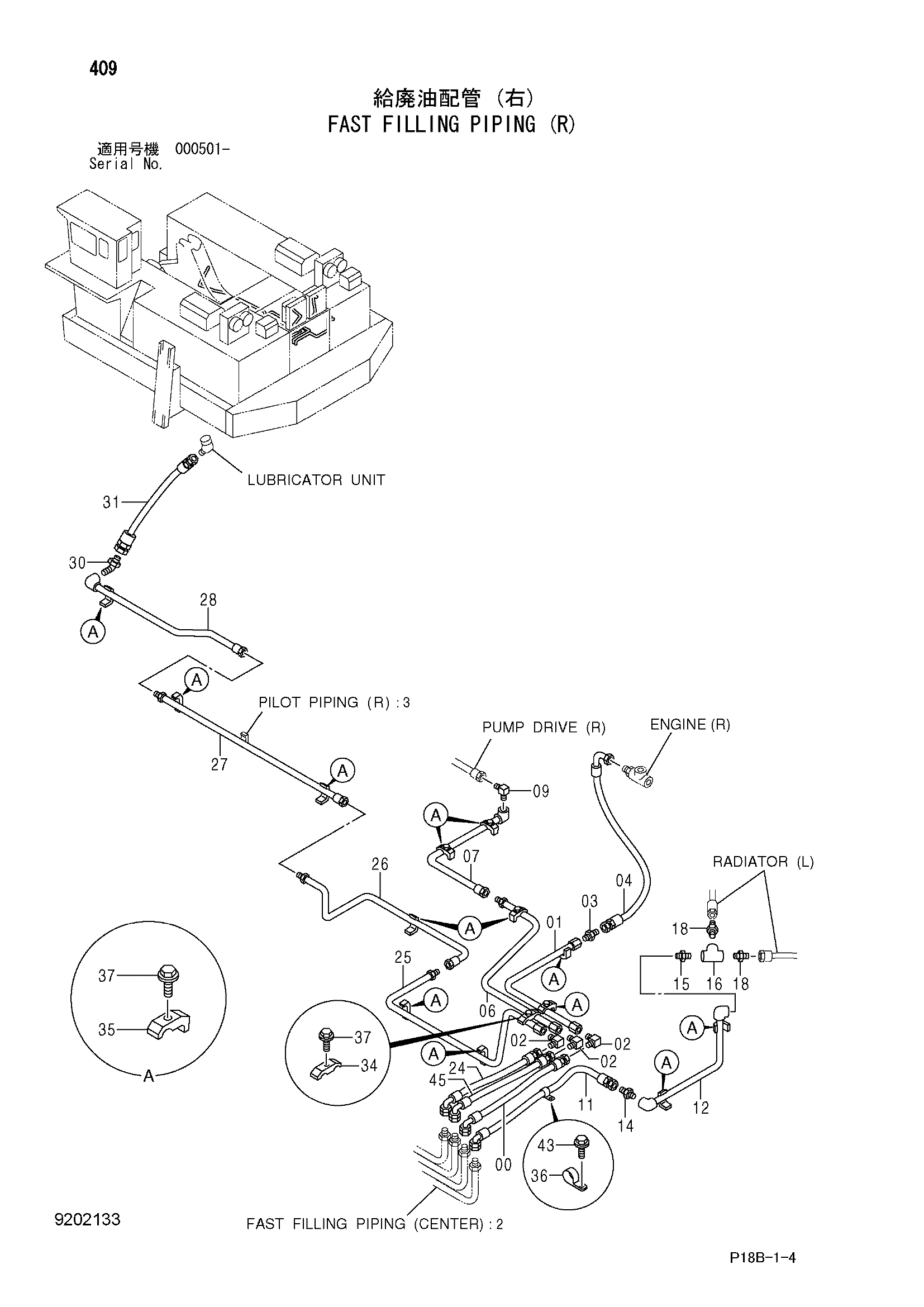

Заводская схема «Быстрый заправка трубопроводы (правый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4131540 | Шланг | 1 |
| 01 | 9756778 | Трубка | 1 |
| 02 | 94-1404 | Угловой штуцер | 3 |
| 03 | 4221278 | Адаптер | 1 |
| 04 | 4405727 замена: 4485418 | Шланг | 1 |
| 04 | 4485418 | Шланг | 1 |
| 06 | 9757396 | Трубка | 1 |
| 07 | 9750322 | Трубка | 1 |
| 09 | 4156433 | Угловой штуцер | 1 |
| 11 | 4359377 | Шланг | 1 |
| 12 | 9750326 | Трубка | 1 |
| 14 | 4042033 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4208243 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 94-0663 | Тройник | 1 |
| 18 | 94-1304 | Адаптер | 2 |
| 24 | 4131539 | Шланг | 1 |
| 25 | 9757424 | Трубка | 1 |
| 26 | 9750328 | Трубка | 1 |
| 27 | 9750327 | Трубка | 1 |
| 28 | 9750325 | Трубка | 1 |
| 30 | 4102237 | Угловой штуцер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4119885 | Шланг | 1 |
| 34 | 4053596 | Хомут трубки | 1 |
| 35 | 4053595 | Хомут трубки | 12 |
| 36 | 4192035 | Зажим | 1 |
| 37 | J011255 | Болт с шайбой | 13 |
| 37 | J271255 замена: J901255 | Болт с шайбой | 13 |
| 43 | J011025 | Болт с шайбой | 1 |
| 43 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 45 | 4412976 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
