Быстрый заправка трубопроводы (центральный): 1 — HITACHI EX5500-5

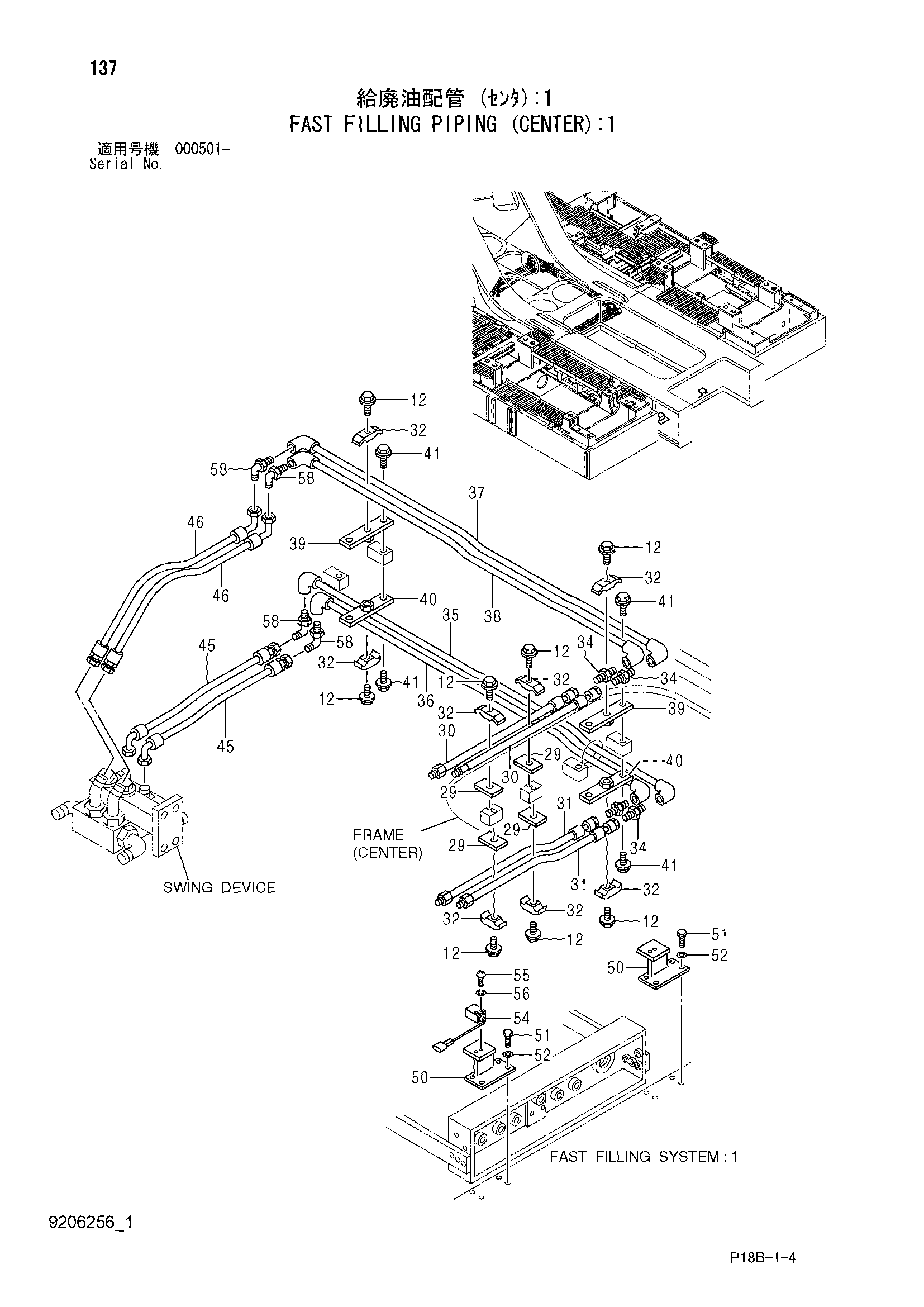

Заводская схема «Быстрый заправка трубопроводы (центральный): 1» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | J011260 | Болт с шайбой | 8 |
| 12 | J271260 замена: J901260 | Болт с шайбой | 8 |
| 29 | 4467991 | Пластина | 4 |
| 30 | 9758129 | Трубка | 2 |
| 31 | 9758130 | Трубка | 2 |
| 32 | 4053596 | Хомут трубки | 8 |
| 34 | 4042033 | Адаптер | 4 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 8086806 | Трубка | 1 |
| 36 | 8086805 | Трубка | 1 |
| 37 | 8086804 | Трубка | 1 |
| 38 | 8086803 | Трубка | 1 |
| 39 | 9758123 | Кронштейн | 2 |
| 40 | 9758124 | Кронштейн | 2 |
| 41 | J011220 | Болт с шайбой | 8 |
| 41 | J271220 замена: J901220 | Болт с шайбой | 8 |
| 45 | 4131539 | Шланг | 2 |
| 46 | 4131540 | Шланг | 2 |
| 50 | 9750232 | Ограничитель | 2 |
| 51 | J931645 | Болт | 8 |
| 52 | A590916 | Пружинная шайба | 8 |
| 54 | 4318956 | Выключатель | 1 |
| 55 | M430430 | Винт | 2 |
| 56 | A590904 | Пружинная шайба | 2 |
| 58 | 4065118 | Угловой штуцер | 4 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
