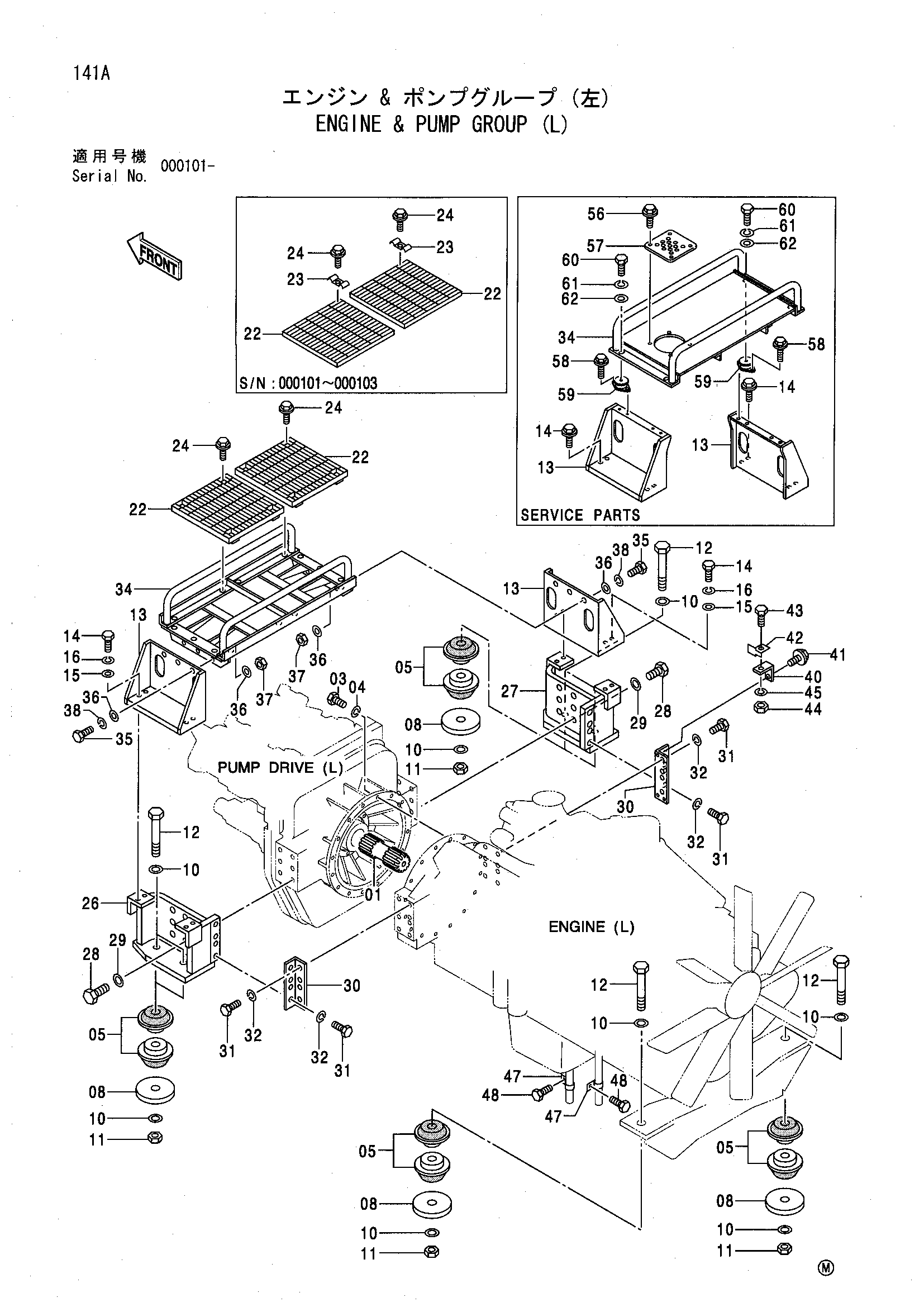

Двигатель и насос группа (левый) — HITACHI EX5500

Заводская схема «Двигатель и насос группа (левый)» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3071319	Вал	1
03	19H2473	Болт	16
04	J21384	Пружинная шайба	16
05	4345248	Амортизатор	6
08	4349813	Пластина	6
10	4114410	Шайба	12
11	M663036	U-образная гайка	6
12	J833619	Болт	6
13	7032697 замена: 7042751	Ступень	2
13	7032697 замена: J021235	Ступень	2
13	7032697 замена: 7042762	Ступень	2
13	7032697 замена: J031230	Ступень	2
13	7032697 замена: 4481219	Ступень	2
13	7032697 замена: J021025	Ступень	2
13	7042751	Ступень	2
14	J901230 замена: J021235	Болт	8
14	J021235	Болт с шайбой	8
15	A590112	Плоская шайба	8
16	A590912	Пружинная шайба	8
22	3074974	Ступень	2
22	8076814	Ступень	2
23	4258989	Зажим	8
24	J020840	Болт с шайбой	8
24	J031030	Болт с шайбой	8
26	7032702	Кронштейн	1
27	7032703	Кронштейн	1
28	J833075	Болт	12
29	4114408	Шайба	12
30	4371478	Кронштейн	2
31	4380040	Болт	16
32	J219086	Пружинная шайба	16
34	7032696 замена: 7042762	Опора	1
34	7032696 замена: J031230	Опора	1
34	7032696 замена: 7042751	Опора	1
34	7032696 замена: J021235	Опора	1
34	7032696 замена: 4481219	Опора	1
34	7032696 замена: J021025	Опора	1
34	7042762	Опора	1
35	J901230 замена: J031230	Болт	6
35	J031230	Болт с шайбой	6
36	A590112	Плоская шайба	12
37	J950012	Гайка	6
38	A590912	Пружинная шайба	6
40	4381743	Кронштейн	1
41	J011025	Болт с шайбой	1
42	4257159	Кронштейн	1
43	J901020	Болт	1
44	J950010	Гайка	1
45	A590910	Пружинная шайба	1
47	4190291	Зажим	2
48	J011020	Болт с шайбой	2
56	J021025	Болт с шайбой	4
57	4481219	Крышка	1
58	J011016	Болт с шайбой	8
59	4612492	Резиновая подушка	4
60	J901216	Болт	4
61	A590912	Пружинная шайба	4
62	A590112	Плоская шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
