Гидроцилиндр стрелы — HITACHI EX5500

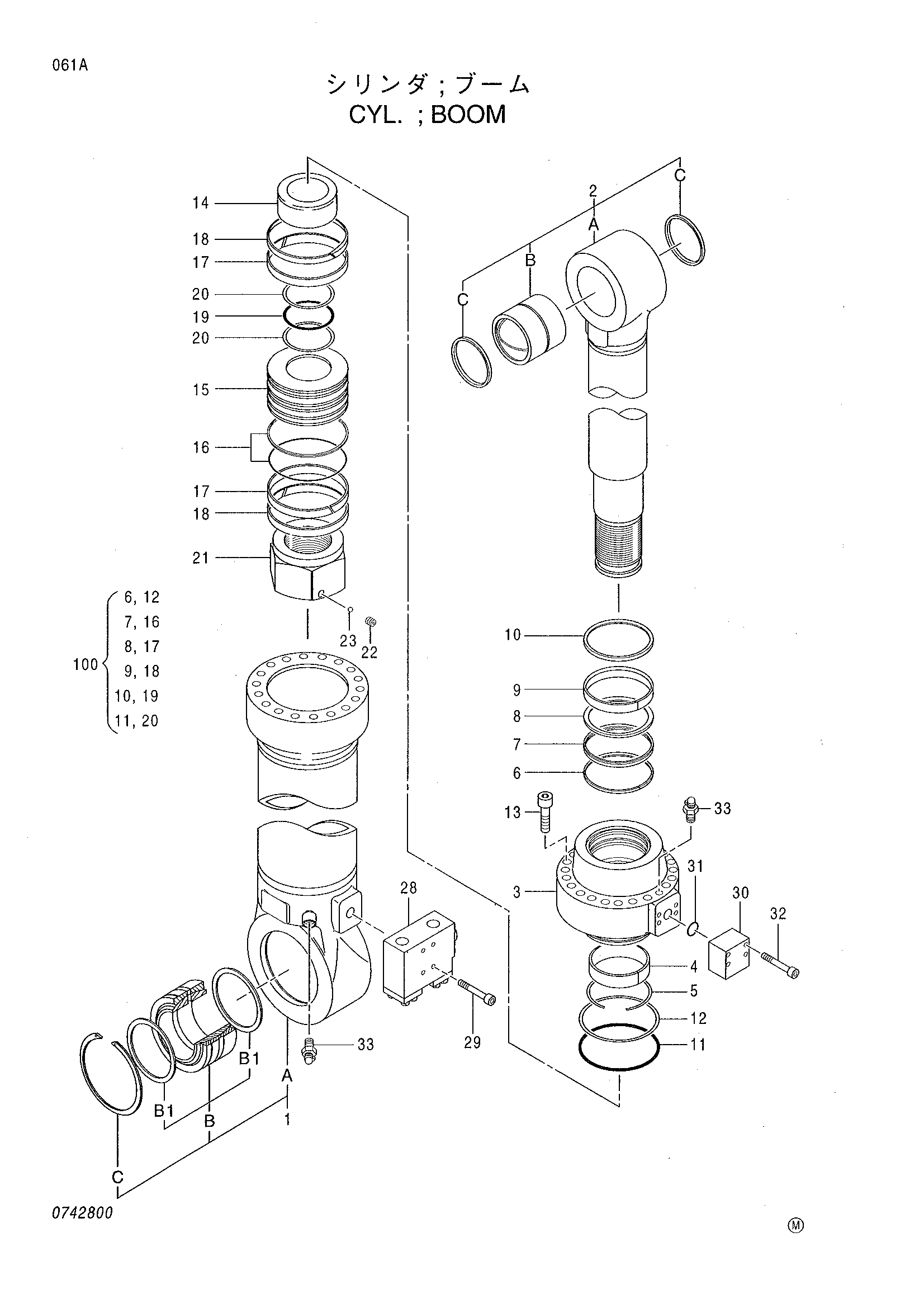

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4409605 замена: 4425741	Гидроцилиндр стрелы<для узел в сборе of машина>	1
	4425741	Гидроцилиндр стрелы<для транспортировка>	1
1	4422496	Труба гидроцилиндра в сборе	1
1A	4422495	Труба гидроцилиндра	1
1B	0725501	Подшипник. спх.рол.	1
1B1	4423146	Уплотнение	2
1C	0725502	Стопорное кольцо	1
2	4422498	Шток поршня в сборе	1
2A	4422497	Шток поршня	1
2B	0725503	Втулка пальца	1
2C	0725504	Грязесъёмное кольцо	2
3	0742801	Головка гидроцилиндра	1
4	0725506	Втулка	1
5	0725507	Стопорное кольцо	1
6	0725508	Кольцо	1
7	0725509	U-образная манжета	1
8	0725510	Опорное кольцо	1
9	0725511	Направляющее кольцо	1
10	0725512	Грязесъёмное кольцо	1
11	0725513	Уплотнительное кольцо	1
12	0725514	Опорное кольцо	1
13	0725515	Болт с внутренним шестигранником	23
14	0742802	Амортизирующий подшипник	1
15	0725701	Поршень	1
16	0725517	Уплотнительное кольцо	1
17	0725518	Направляющее кольцо	2
18	0725519	Направляющее кольцо	2
19	0725520	Уплотнительное кольцо	1
20	0725521	Опорное кольцо	2
21	0725522	Гайка	1
22	0725523	Установочный винт	1
23	0436405	Стальной шарик	1
28	0742803	Клапан словретур	1
29	0725525	Болт с внутренним шестигранником	4
30	0317225	Соединение	1
31	0317224	Уплотнительное кольцо	1
32	0317226	Болт с внутренним шестигранником	4
33	0643016	Воздушный клапан	2
100	4411617	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
