Всасывающие трубопроводы (правый) — HITACHI EX5500

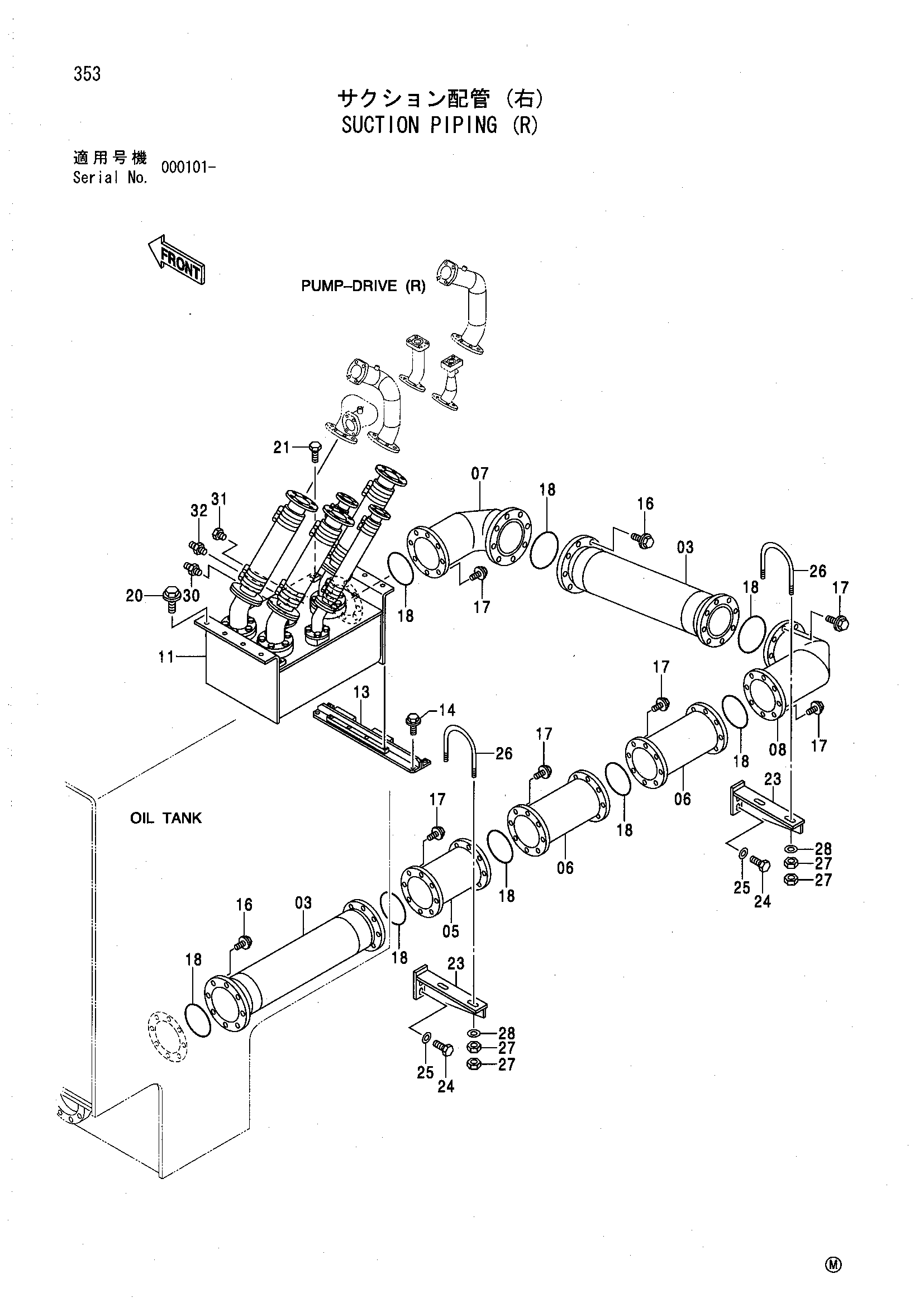

Заводская схема «Всасывающие трубопроводы (правый)» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4399475 | Шланг | 2 |
| 05 | 8071631 | Трубка | 1 |
| 06 | 8059906 | Трубка | 2 |
| 07 | 8071627 | Трубка | 1 |
| 08 | 8071629 | Трубка | 1 |
| 13 | 8072163 | Опора | 1 |
| 14 | J021230 | Болт с шайбой | 4 |
| 16 | J011255 | Болт с шайбой | 16 |
| 17 | J011235 | Болт с шайбой | 48 |
| 18 | A810220 | Уплотнительное кольцо | 8 |
| 20 | J031235 | Болт с шайбой | 8 |
| 21 | J901220 | Болт | 2 |
| 23 | 8072387 | Кронштейн | 2 |
| 24 | J931635 | Болт | 4 |
| 25 | 4087197 | Шайба | 4 |
| 26 | 4402325 | U-образный болт | 2 |
| 27 | J950012 | Гайка | 8 |
| 28 | 449490 | Шайба | 4 |
| 30 | 4250084 | Адаптер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4174542 | Пробка | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4317612 | Адаптер | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
