Обратные трубопроводы (правый): 2 — HITACHI EX5500

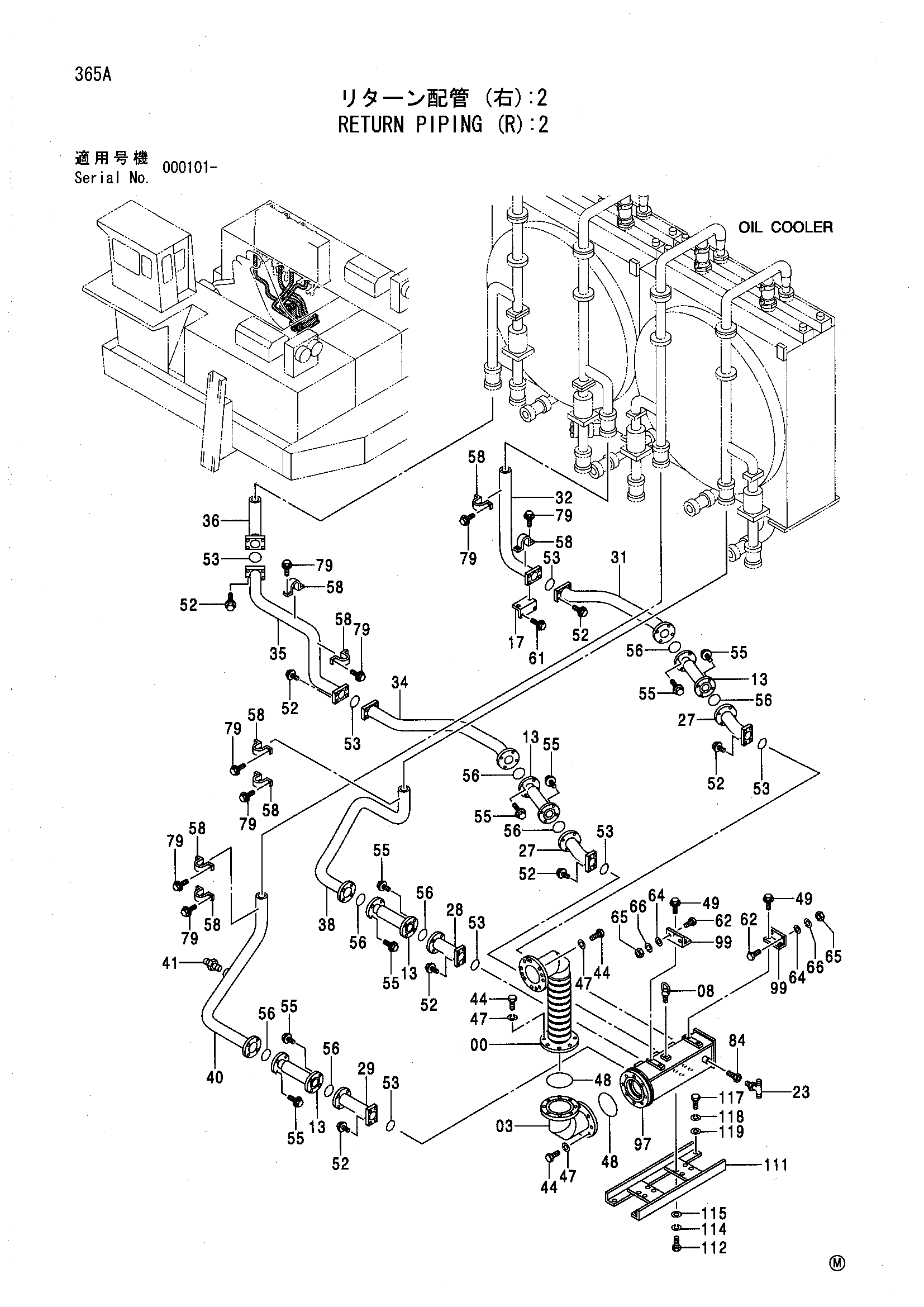

Заводская схема «Обратные трубопроводы (правый): 2» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427579 | Шланг | 1 |
| 03 | 8071466 | Трубка | 1 |
| 08 | 960821 | Болт проушина | 1 |
| 13 | 4422021 | Шланг | 4 |
| 17 | 9749773 | Кронштейн | 1 |
| 23 | 4346016 | Тройник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 9749579 | Трубка | 2 |
| 28 | 9749632 | Трубка | 1 |
| 29 | 9749633 | Трубка | 1 |
| 31 | 8071476 | Трубка | 1 |
| 32 | 8071477 | Трубка | 1 |
| 34 | 8071478 | Трубка | 1 |
| 35 | 7034250 | Трубка | 1 |
| 36 | 8071479 | Трубка | 1 |
| 38 | 8071474 | Трубка | 1 |
| 40 | 7034249 | Трубка | 1 |
| 41 | A852166 | Адаптер | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | J922055 | Болт | 24 |
| 47 | J257220 | Пружинная шайба | 24 |
| 48 | 4153563 | Уплотнительное кольцо | 2 |
| 49 | J021230 | Болт с шайбой | 4 |
| 52 | J011240 | Болт с шайбой | 28 |
| 53 | 4153541 | Уплотнительное кольцо | 7 |
| 55 | J011245 | Болт с шайбой | 32 |
| 56 | 4153543 | Уплотнительное кольцо | 8 |
| 58 | 4000909 | Хомут трубки | 8 |
| 61 | J021225 | Болт с шайбой | 2 |
| 62 | J901240 | Болт | 4 |
| 64 | J222012 | Шайба | 8 |
| 65 | J950012 | Гайка | 4 |
| 66 | A590912 | Пружинная шайба | 4 |
| 79 | J011040 | Болт с шайбой | 16 |
| 84 | A885004 | Пробка | 1 |
| 84A | 4506418 | Уплотнительное кольцо | 1 |
| 97 | 7037485 | Коллектор | 1 |
| 99 | 9753715 | Кронштейн | 2 |
| 111 | 7040402 | Кронштейн | 1 |
| 112 | J901440 | Болт | 8 |
| 114 | A590914 | Пружинная шайба | 8 |
| 115 | J217084 | Шайба | 8 |
| 117 | J931650 | Болт | 4 |
| 118 | A590916 | Пружинная шайба | 4 |
| 119 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
