Рычаг управления: 3<погрузчик> — HITACHI EX5500

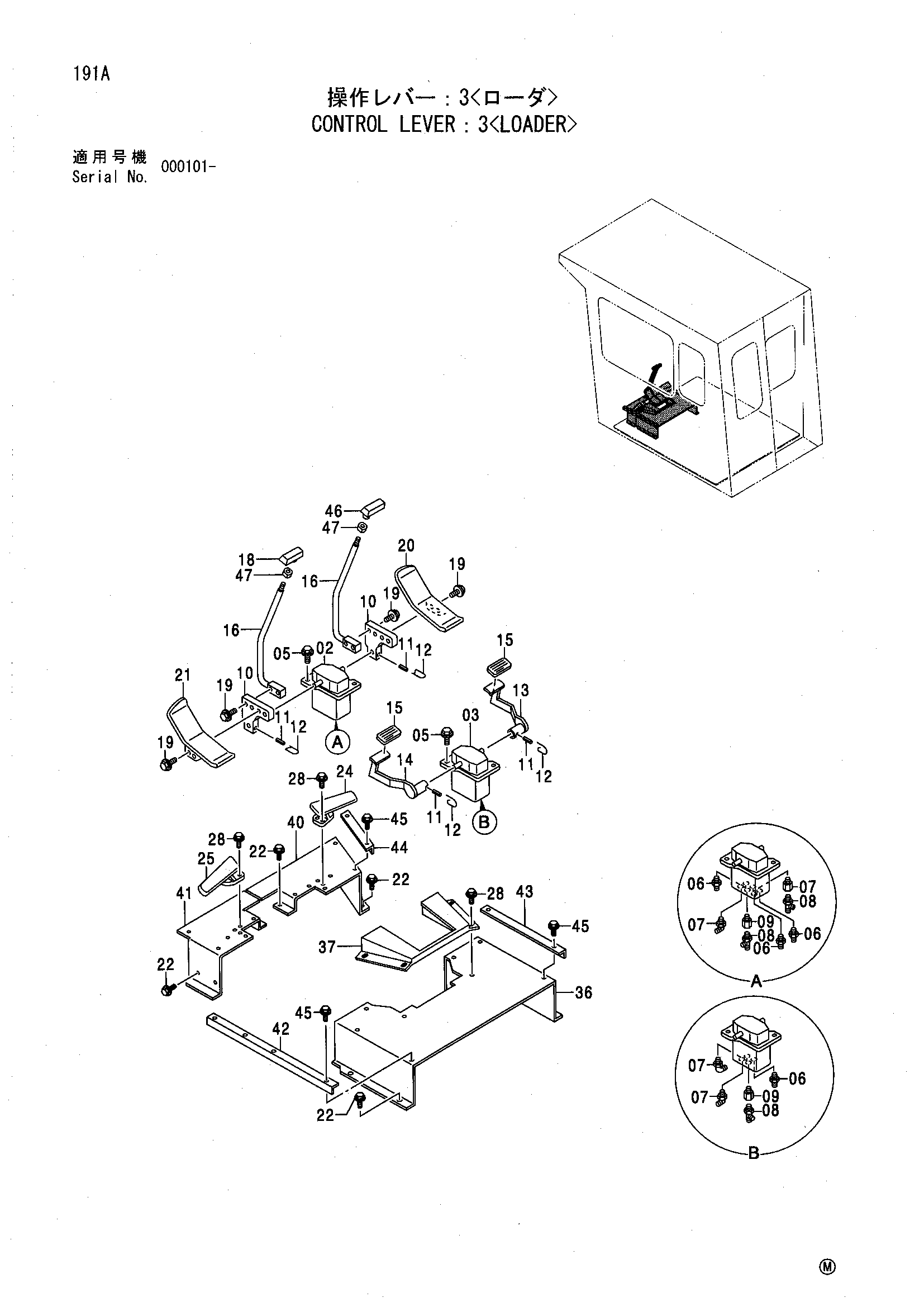

Заводская схема «Рычаг управления: 3<погрузчик>» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9074100 | Пилотный клапан | 1 |
| 03 | 9074101 | Пилотный клапан | 1 |
| 05 | J021030 | Болт с шайбой | 4 |
| 06 | 4200467 | Адаптер | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4156434 | Угловой штуцер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4207300 | Тройник | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4202564 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4307081 | Рычаг | 2 |
| 11 | 4033504 | Пружинный штифт | 4 |
| 12 | 4183195 | Провод | 4 |
| 13 | 8038850 | Педаль R | 1 |
| 14 | 8038851 | Педаль L | 1 |
| 15 | 972898 | Крышка | 2 |
| 16 | 8064039 замена: 8079549 | Рычаг | 2 |
| 16 | 8064039 замена: 2043584 | Рычаг | 2 |
| 16 | 8064039 замена: 2043585 | Рычаг | 2 |
| 16 | 8064039 замена: 4424185 | Рычаг | 2 |
| 16 | 8079549 | Рычаг | 2 |
| 18 | 4122423 | Рукоятка | 1 |
| 18 | 2043585 | Рукоятка | 1 |
| 19 | J011045 | Болт с шайбой | 8 |
| 20 | 3079714 | Педаль | 1 |
| 21 | 3079715 | Педаль | 1 |
| 22 | J021030 | Болт с шайбой | 10 |
| 24 | 1015478 | Подставка для ног | 1 |
| 25 | 1015477 | Подставка для ног | 1 |
| 28 | J021025 | Болт с шайбой | 10 |
| 36 | 7033215 | Крышка | 1 |
| 37 | 8069469 | Крышка | 1 |
| 40 | 8065735 | Крышка | 1 |
| 41 | 8064484 | Крышка | 1 |
| 42 | 4358115 | Кронштейн | 1 |
| 43 | 4358116 | Кронштейн | 1 |
| 44 | 4358118 | Кронштейн | 1 |
| 45 | J020620 | Болт с шайбой | 8 |
| 46 | 4122423 | Рукоятка | 1 |
| 46 | 2043584 | Рукоятка | 1 |
| 47 | 4424185 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
