Обратные трубопроводы (правый): 1 — HITACHI EX5500

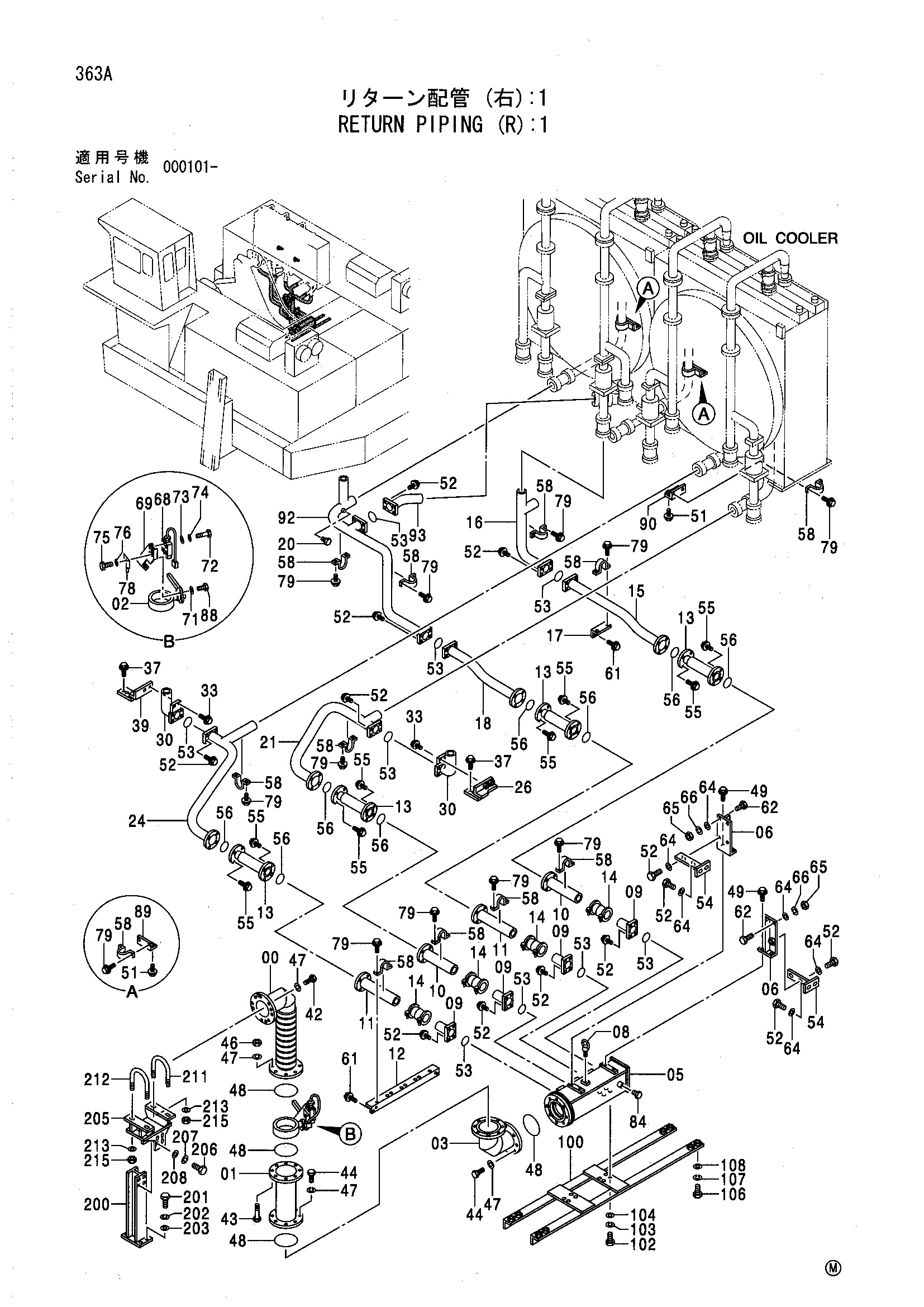

Заводская схема «Обратные трубопроводы (правый): 1» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427579 | Шланг | 1 |
| 01 | 8071465 | Трубка | 1 |
| 02 | 4399574 | Клапан | 1 |
| 03 | 8071466 | Трубка | 1 |
| 05 | 7037485 | Коллектор | 1 |
| 06 | 9753699 | Кронштейн | 2 |
| 08 | 960821 | Болт проушина | 1 |
| 09 | 9749625 | Трубка | 4 |
| 10 | 9749629 | Трубка | 2 |
| 11 | 9749631 | Трубка | 2 |
| 12 | 9749789 | Кронштейн | 1 |
| 13 | 4422021 | Шланг | 4 |
| 14 | 4071215 | Муфта | 4 |
| 15 | 8071472 | Трубка | 1 |
| 16 | 8071473 | Трубка | 1 |
| 17 | 9749773 | Кронштейн | 1 |
| 18 | 8071470 | Трубка | 1 |
| 20 | A885002 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 8071469 | Трубка | 1 |
| 24 | 7034246 | Трубка | 1 |
| 26 | 9756239 | Кронштейн | 1 |
| 30 | 9756241 | Трубка | 2 |
| 33 | J031235 | Болт с шайбой | 4 |
| 37 | J031245 | Болт с шайбой | 4 |
| 39 | 8084451 | Кронштейн | 1 |
| 42 | J922008 | Болт | 8 |
| 43 | J922006 | Болт | 8 |
| 44 | J922055 | Болт | 16 |
| 46 | J950020 | Гайка | 8 |
| 47 | J257220 | Пружинная шайба | 32 |
| 48 | 4153563 | Уплотнительное кольцо | 4 |
| 49 | J021230 | Болт с шайбой | 4 |
| 51 | J021240 | Болт с шайбой | 4 |
| 52 | J011240 | Болт с шайбой | 44 |
| 53 | 4153541 | Уплотнительное кольцо | 9 |
| 54 | 9753562 | Кронштейн | 2 |
| 55 | J011245 | Болт с шайбой | 32 |
| 56 | 4153543 | Уплотнительное кольцо | 8 |
| 58 | 4000909 | Хомут трубки | 13 |
| 61 | J021225 | Болт с шайбой | 6 |
| 62 | J901240 | Болт | 4 |
| 64 | J222012 | Шайба | 16 |
| 65 | J950012 | Гайка | 4 |
| 66 | A590912 | Пружинная шайба | 4 |
| 68 | 4298612 | Выключатель концевой | 1 |
| 69 | 8074828 | Кронштейн | 1 |
| 71 | A590110 | Плоская шайба | 2 |
| 72 | J900616 | Болт | 4 |
| 73 | A590106 | Плоская шайба | 4 |
| 74 | A590906 | Пружинная шайба | 4 |
| 75 | J901020 | Болт | 1 |
| 76 | A590910 | Пружинная шайба | 1 |
| 78 | 4336875 | Кронштейн | 1 |
| 79 | J011040 | Болт с шайбой | 26 |
| 84 | A885004 | Пробка | 1 |
| 84A | 4506418 | Уплотнительное кольцо | 1 |
| 88 | J901040 | Болт | 2 |
| 89 | 8075093 | Кронштейн | 2 |
| 90 | 8075092 | Кронштейн | 1 |
| 92 | 7035444 | Трубка | 1 |
| 93 | 9751971 | Трубка | 1 |
| 100 | 7040061 | Кронштейн | 1 |
| 102 | J901435 | Болт | 8 |
| 103 | A590914 | Пружинная шайба | 8 |
| 104 | J217084 | Шайба | 8 |
| 106 | J931645 | Болт | 8 |
| 107 | A590916 | Пружинная шайба | 8 |
| 108 | J217085 | Шайба | 8 |
| 200 | 8084689 | Кронштейн | 1 |
| 201 | J931645 | Болт | 4 |
| 202 | A590916 | Пружинная шайба | 4 |
| 203 | A590116 | Плоская шайба | 4 |
| 205 | 7040703 | Кронштейн | 1 |
| 206 | J931645 | Болт | 4 |
| 207 | A590916 | Пружинная шайба | 4 |
| 208 | J217085 | Шайба | 4 |
| 211 | 4457273 | U-образный болт | 1 |
| 212 | 4457278 | U-образный болт | 1 |
| 213 | 449490 | Шайба | 4 |
| 215 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
