Гидроцилиндр рукояти <погрузчик> — HITACHI EX5500

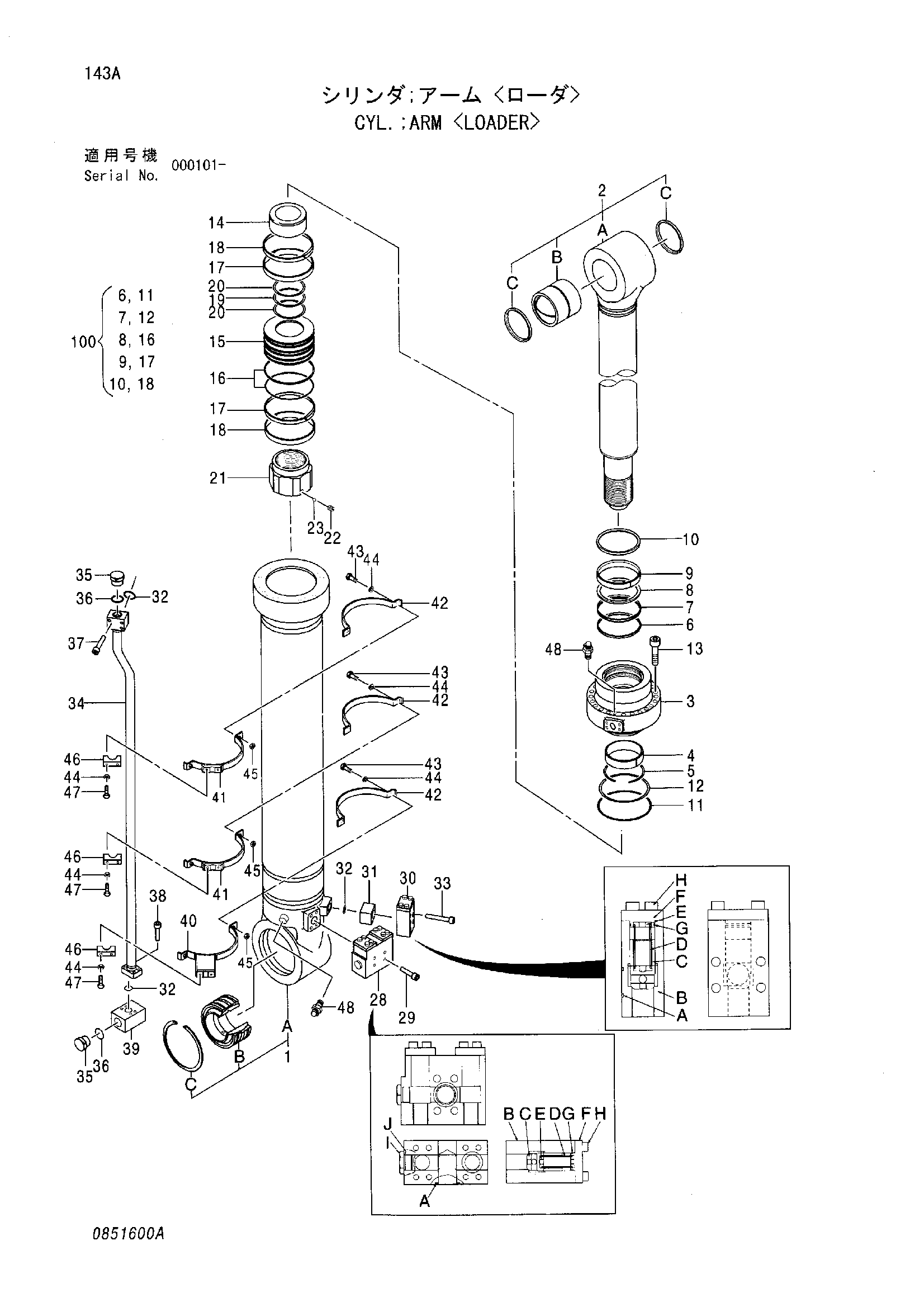

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI EX5500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4418014 | Гидроцилиндр рукояти | 1 | |
| 1 | 4412563 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4411691 | Труба гидроцилиндра | 1 |
| 1B | 0317228 | Подшипник. спхерикал | 1 |
| 1C | 0317229 | Стопорное кольцо | 1 |
| 2 | 4411765 | Шток поршня в сборе | 1 |
| 2A | 4411739 | Шток поршня | 1 |
| 2B | 0725601 | Втулка пальца | 1 |
| 2C | 0725602 | Грязесъёмное кольцо | 2 |
| 3 | 0725603 | Головка гидроцилиндра | 1 |
| 4 | 0317204 | Втулка | 1 |
| 5 | 0725604 | Стопорное кольцо | 1 |
| 6 | 0349104 | Уплотнительное кольцо | 1 |
| 7 | 0317207 | U-образная манжета | 1 |
| 8 | 0317208 | Опорное кольцо | 1 |
| 9 | 0725605 | Направляющее кольцо | 1 |
| 10 | 0725606 | Грязесъёмное кольцо | 1 |
| 11 | 0317210 | Уплотнительное кольцо | 1 |
| 12 | 0317211 | Опорное кольцо | 1 |
| 13 | 0317212 | Болт с внутренним шестигранником | 23 |
| 14 | 0725607 | Амортизирующий подшипник | 1 |
| 15 | 0725608 | Поршень | 1 |
| 16 | 0317215 | Уплотнительное кольцо | 1 |
| 17 | 0725609 | Направляющее кольцо | 2 |
| 18 | 0317217 | Кольцо | 2 |
| 19 | 0725610 | Уплотнительное кольцо | 1 |
| 20 | 0725611 | Опорное кольцо | 2 |
| 21 | 0725612 | Гайка | 1 |
| 22 | 0725613 | Установочный винт | 1 |
| 23 | 0436405 | Стальной шарик | 1 |
| 28 | 0725524 | Клапан словретурн | 1 |
| 28A | 0851001 | Уплотнительное кольцо | 1 |
| 28B | 0851002 | Корпус | 1 |
| 28C | 4617525 | Клапан словретурн | 2 |
| 28D | 0336312 | Пружина | 2 |
| 28E | 0336313 | Направляющая пружины | 4 |
| 28F | 0336314 | Пробка | 2 |
| 28G | 4123514 | Уплотнительное кольцо | 2 |
| 28H | 0336315 | Болт с внутренним шестигранником | 8 |
| 28I | 0317227 | Пробка | 1 |
| 28J | 0317230 | Уплотнительное кольцо | 1 |
| 29 | 0725525 | Болт с внутренним шестигранником | 4 |
| 30 | 0725614 | Клапан словретурн | 1 |
| 30A | 0317224 | Уплотнительное кольцо | 1 |
| 30B | 0336310 | Корпус | 1 |
| 30C | 4617525 | Клапан словретурн | 1 |
| 30D | 0336312 | Пружина | 1 |
| 30E | 0336313 | Направляющая пружины | 2 |
| 30F | 0336314 | Пробка | 1 |
| 30G | 4123514 | Уплотнительное кольцо | 1 |
| 30H | 0336315 | Болт с внутренним шестигранником | 4 |
| 31 | 0725615 | Проставка | 1 |
| 32 | 0317224 | Уплотнительное кольцо | 3 |
| 33 | 0725616 | Болт с внутренним шестигранником | 4 |
| 34 | 0725617 | Трубка | 1 |
| 35 | 0317227 | Пробка | 2 |
| 36 | 0317230 | Уплотнительное кольцо | 2 |
| 37 | 0317226 | Болт с внутренним шестигранником | 4 |
| 38 | 0257608 | Болт с внутренним шестигранником | 4 |
| 39 | 0725618 | Соединение | 1 |
| 40 | 0725619 | Лента | 1 |
| 41 | 0725620 | Лента | 2 |
| 42 | 0725621 | Лента | 3 |
| 43 | 0415403 | Болт | 6 |
| 44 | 0259112 | Пружинная шайба | 12 |
| 45 | 0454815 | Гайка | 6 |
| 46 | 0317325 | Хомут трубки | 3 |
| 47 | 0415405 | Болт | 6 |
| 48 | 0643016 | Воздушный клапан | 2 |
| 100 | 4411618 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
